販売終了

【JCP-101AHD】

AHD・コンポジット2映像多重伝送器

オープン価格

1本の同軸ケーブル(5C-FB/5C-2V)を使用して
2系統のAHDまたはコンポジット映像信号を伝送する伝送器です。
内1系統はRF変調するためノイズに強い伝送を行えます。
AHDのほかにコンポジット映像信号の入力に対応しております。
【梱包数量】
JCP-101AHD Transmitter (送信器) x1
JCP-101AHD Receiver (受信器) x1
電源アダプター付属

【特徴】

  • AHD/コンポジット映像長距離伝送
  • 入力された信号をそのまま通過させる「Vdeo」系統とRF変調する「Video+」系統の2入力をもった伝送器です。
    AHD信号を最大700m、コンポジット映像を最大1,200m伝送することができます。
    ※Video+系統使用時カメラから録画機間までの総延長距離
    JCP-101AHD間はAHD信号、コンポジット信号共に最大500mの伝送を行うことができます。(Video+系統使用時)

  • 1本のケーブルで2系統の映像を伝送
  • 1本の同軸ケーブル(5C-FB/5C-2V)で2系統の映像を伝送することができます。
    AHD映像信号(720p/1080p)、コンポジット映像信号(NTSC/PAL)に対応しております。

  • RF変調
  • 「Video+」系統はRF変調をするため、ノイズに強い伝送を行うことができます。

  • 信号の混在可能
  • AHD信号とコンポジット信号を同時に入力することもできます。
    一部カメラの更新や増設に最適です。

  • 双方向伝送
  • 通常映像信号は送信器から受信機に対して伝送を行いますが、
    Video系統のみ受信機から送信器に対して映像を伝送することができます。

【仕様】

型 番 JCP-101AHD Transmitter (送信器)
映像入力 2系統 1Vp-p 75Ω BNCメス
1080p(AHD-H)、720p(AHD-M)、コンポジット(NTSC/PAL) ※混在可能
リンク出力 75Ω BNCメス ×1
リンクケーブル長 5C-2V/5C-FB 最大500m ※詳細は接続例を参照
ゲイン調整 「Video+」系統 入力信号レベル調整ボリュームあり
電 源 DC12V φ2.1×5.5mm DCジャック センタープラス
消費電力 最大0.6W
動作環境 温度:−10∼60℃  湿度:20∼80%(結露不可)
外形寸法 76(W)×31(H)×115(D) mm
質 量 約170g
型 番 JCP-101AHD Receiver (受信器)
映像出力 2系統 1Vp-p 75Ω BNCメス
※出力信号は送信器側の入力信号に準ずる
リンク入力 75Ω BNCメス ×1
リンクケーブル長 5C-2V/5C-FB 最大500m ※詳細は接続例を参照
ゲイン調整 「Video+」系統 RF入力信号レベル調整ボリュームあり
電 源 DC12V φ2.1×5.5mm DCジャック センタープラス
消費電力 最大1.6W
動作環境 温度:−10∼60℃  湿度:20∼80%(結露不可)
外形寸法 76(W)×31(H)×115(D) mm
質 量 約180g
※電源重畳には対応しておりません。接続するカメラには別途電源を行う必要があります。

【接続例】

接続例はクリックして拡大できます。

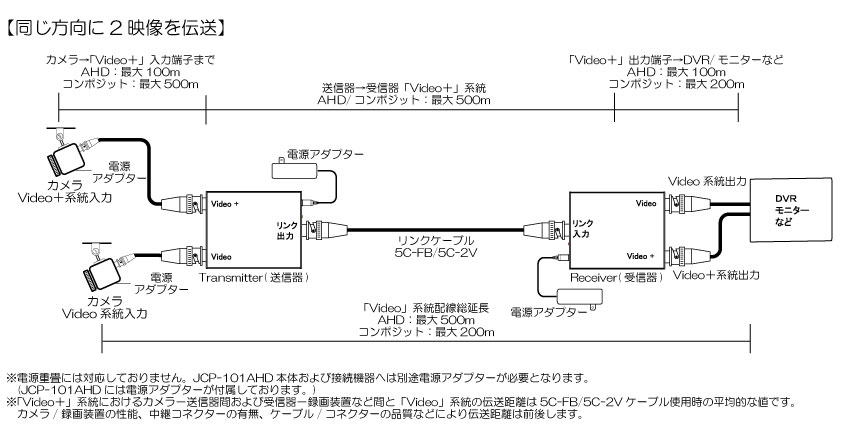

【接続例01】 送信器から受信器へ2映像を伝送
JCP-101AHD接続例01

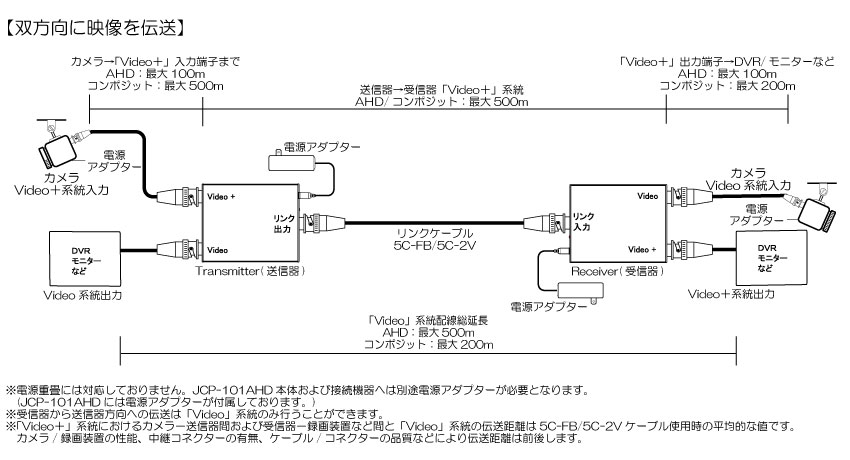

【接続例02】 双方向に映像を伝送
JCP-101AHD接続例02

【カタログ】

    カタログ(PDF)
