【VE10DAL】

VGA・ステレオ音声用CAT5e伝送器 10分配出力 再延長対応

LANケーブル(CAT5e/6)1本を使用して、
VGA(アナログRGB)・ステレオ(LINE)音声を10分配出力、各系統最大300m伝送。
VE02ALR(受信器)からLANケーブルを使用して最大5段階、
10系統全て総延長600mまで再延長が可能
対応最大解像度は1920×1200
VE10DALT(送信器)1台となります。
別途受信器
「VE02ALR」または「VE02DALS」をお求めください。

2013年12月11日仕様変更いたしました。

【特徴】

  • 高解像度VGAを10分配出力、各最大300m伝送。再延長も可能
  • 1920×1200の高解像度VGAを10分配出力しLANケーブル1本で各系統最大300m伝送
    受信器(VE10DALR)からさらにLANケーブルを使用し再延長が可能。
    ※再延長は10系統全て最大5段、総延長600mまで可能
    ※VE10DALRは1台のみ付属します。再延長をする場合は別途VE02ALRまたはVE02DALSが必要です。

  • ループ出力機能
  • VE10DALTはループ出力機能を搭載
    伝送先の映像を確認することができます。

  • 映像のゲイン、明るさを調整
  • 受信器側機器(VE02ALRまたはVE02DALS)で映像のゲインと明るさの調節がボリュームで可能。

  • 伝送時に発生する色ずれ防止アダプター付属
  • 伝送時に色ずれの発生を防止するアダプターを付属しており
    長距離の伝送を行った場合でも色ずれを起こすことなく伝送できます。
    ※調整アダプターを中間に設置出来ない場合は色ずれ補正対応受信器「VE02DALS」をご使用ください。

  • 各種通信方式などに対応
  • 送信側機器(VE10DALT)はDDC、DDC2B、および仮想DDC、DDCバックアップ機能に対応。

【使用例】

  • 既存のLANケーブル配線を有効に使いたいときに
  • ケーブル補償器などのコスト削減に

【仕様】

型 番 VE10DAL
対応解像度 最大1920×1200
最大映像帯域 ループ出力:500MHz(-3dB)  CAT5e出力:350MHz(-3dB)
映像入力/ループ出力 アナログRGB(ミニDsub15メス) 75Ω 1Vp-p H,V Sync TTL
アナログ音声入/ループ出力 3.5mmステレオミニジャックジャック 10KΩ 3Vp-p
デジタル音声入力/ループ出力 S/PDIF 同軸(RCA)又は光
音声周波数帯域 20-20KHz(-3dB)
伝送距離 最大300m (CAT5eケーブル使用時)
電源入力 DC5V 2A 安定化電源アダプター付属
消費電流 1500mA (最大)
動作環境 温度:0~55℃  湿度:最大95%RH
重 量 2kg
外形寸法 482(W) x 44(H) x 177(D)mm
備 考 19インチラックマウント1Uサイズ

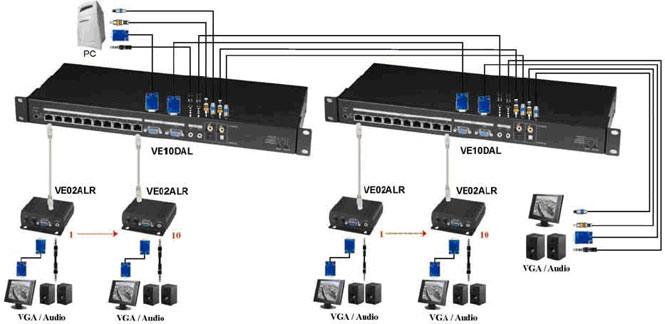

【接続例】

接続例はクリックして拡大できます。

色ずれ調整アダプター使用方法
