【AA002】

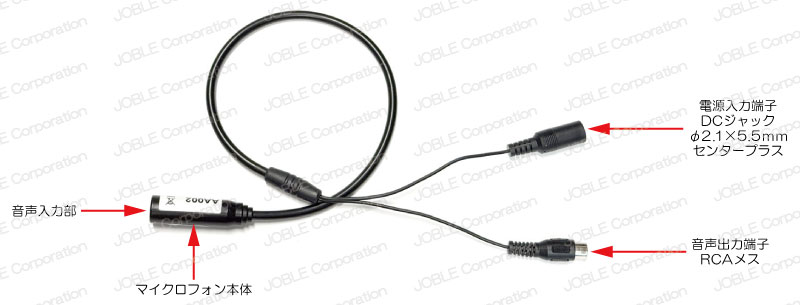

アンプ内蔵マイクロフォン

オープン価格

AA002は、監視カメラなどと組み合わせて使用できる、アンプ内蔵マイクロフォンです。
DC12V電源を供給すると、LINEレベルの音声信号を出力します。
※電源アダプター別売

【特徴】

  • DC12Vで動作
  • マイクロフォンは一般的にDC電源カメラで使用するDC12Vで駆動。 カメラ電源を分岐して電源の供給が出来ます。

  • ラインレベル音声出力
  • マイクにはアンプが内蔵されており、ラインレベルで音声が出力されるため、 そのままスピーカーやDVRに接続することが出来ます。

  • 450mmケーブル
  • 450mmのケーブルで接続されているため、自由な位置にマイクの設置が出来ます。

  • -10℃対応
  • 動作温度範囲-10~+45℃に対応。暖房設備のない場所でも使用できます。

【使用例】

  • マイクを内蔵していないカメラにマイク機能を追加するとき

【仕様】

型 番 AA002
音声入力 最大2Vp-p 1系統
感 度 -65dB
接続端子 音声出力:RCAメス
電源入力:DCジャック(2.1×5.5mm)
電源入力 DC12V (±0.5V)
※電源アダプター別売
消費電流 10mA
動作環境 動作温度:-10~45℃
動作湿度:最大95%RH(結露不可)
外形寸法 マイクロフォン部:φ14×50(L)mm
ケーブル長 450mm
質 量 35g
規 格 UL / RoHS / CE / FCC 対応

※高感度マイクロフォンを使用しているため、マイクロフォン部分とスピーカーは 5m以上離して設置してください。

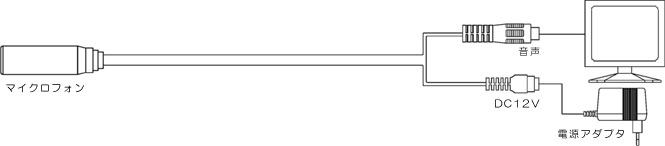

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
