VAD-D010P.L1.T VAD-D010P.L1.R 1系統アナログ電話回線 光送信、受信器 | 株式会社ジョブル 製品情報
音声関連機器 > 光伝送(音声) > VAD-D010P.L1.T/R

1系統アナログ電話回線 光送信、受信器

【VAD-D010P.L1.T】(送信器)
【VAD-D010P.L1.R】(受信器)

オープン価格

1系統アナログ電話回線を
シングルモード光ファイバーケーブル使用時最大20km
マルチモード光ファイバーケーブル使用時最大2km伝送します。
幅広い動作温度範囲に対応しており、環境の厳しい場所にも設置が
可能です。
Dシリーズ専用シャーシと組合わせての運用が可能です。
VAD-D010P.L1.T(送信器)とVAD-D010P.L1.R(受信器)、
単体での販売となっています。
※Dシリーズ専用シャーシはオプションとなります。

2013年12月5日仕様変更いたしました。

【特徴】

  • 幅広い動作温度範囲
  • -20~75℃の幅広い温度範囲で利用することができます。
    従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
    温度環境が厳しいエリアでも運用が可能です。

  • 長距離伝送
  • 1系統アナログ電話回線をシングルモード光ファイバーケーブル使用時最大20km
    マルチモード光ファイバーケーブル使用時最大2km伝送ができます。

  • Dシリーズ用シャーシと組合せ
  • 各種Dシリーズ専用シャーシと組合わせて使用することによりさまざまな運用が可能です。
    ※専用シャーシは単独設置用と19インチラックマウント用をご用意しております。

  • シングル/マルチケーブル両対応
  • 本器1台でマルチモードファイバーとシングルモードファイバーの
    両方に対応。移設やケーブルの張り替えを行ってもそのまま
    使用することができます。

  • DC9~12V動作
  • 付属の電源アダプター(AC100V)またはDC9~12Vで動作。
    商用電源での運用はもちろん、カメラハウジング内に設置して
    カメラ電源を利用して運用することもできます。

  • 小さなスペースにも配線が可能
  • 光ファイバーケーブルの直径は3mm程度。
    既に配線がされている場所でも、多少のスペースがあれば配線が可能です。

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため、
    音声信号がほとんど劣化せず、鮮明な音声のまま長距離伝送が可能です。

【使用例】

  • 広大な敷地内での伝送システム
  • ノイズ発生源の多い施設での伝送システム
  • ノイズを発生させてはならない施設での伝送システム
  • 過酷な環境下での伝送システム

【仕様】

型 番
VAD-D010P.L1.T  VAD-D010P.L1.R
伝送方式
デジタル
音 声
チャンネル数 / 方向
1 / ⇔
信 号
PABX⇔TEL  600Ω
帯域幅
150Hz~6kHz
量子化ビット数
24bit
S/N比
> 75dB
リング電圧
DC-48V
接続端子
RJ11
光ファイバー数
1
波 長
1310/1550nm
送出出力
TC:> -12dBm
RC:> -12dBm
受信感度
TC:< -32dBm
RC:< -32dBm
リンクバジェット
20dB
伝送距離
マルチモード
2km
シングルモード
20km
光接続端子
ST
電源入力 DC9~12V
消費電力
3.6W
外形寸法
ケースタイプ
166.5(W) x 28(H) x 168(D)mm
カードタイプ
25(W) x 172(H) x 100(D)mm
質 量
ケースタイプ
755g
カードタイプ
125g
動作温度範囲
-20~75℃
動作湿度範囲
0~95%RH (結露不可)
型番詳細
VAD-D010P.L1.T カード型送信器
VAD-D010P.L1.R カード型受信器
備 考
ケースタイプはカード用シャーシVAD-C1に取り付けた状態で販売(電源アダプター付属)

【資料】

カタログ(PDF)

【関連製品】

Dシリーズ専用シャーシ

製品画像 製品概要
VAD-C1
VAD-C1 カードタイプ単独設置(1台用)シャーシ
Dシリーズカードを1枚収納する小型シャーシ 電源アダプター付属
VAD-C2
VAD-C2 カードタイプ単独設置(2台用)シャーシ
Dシリーズカードを2枚収納する小型シャーシ 電源アダプター付属
VAD-C6
VAD-C6 カードタイプ19インチラックマウントシャーシ(6台用3U)
最大6枚のカードタイプ(1スロット)機器を収納 ユニット電源 電源ユニット別売
VAD-C13
VAD-C13 カードタイプ19インチラックマウントシャーシ(13台用3U)
最大13枚のカードタイプ(1スロット)機器を収納 電源ユニット2台による二重化電源に対応
電源ユニット別売
VAD-C15
VAD-C15 カードタイプ19インチラックマウントシャーシ(15台用3U)
最大15枚のカードタイプ(1スロット)機器を収納 電源ユニット別売
VAD-PS15A
VAD-PS15A ラックマウントシャーシ用電源ユニット(DC入力タイプ)
AC90~264V入力 DC12V/7.2A出力
VAD-PS15DC
VAD-PS15DC ラックマウントシャーシ用電源ユニット(AC入力タイプ)
DC48V入力 DC12V 6A出力

その他の光伝送機器用オプション

製品画像 製品概要
OFL-1020
OFL-1020 ケーブルテスター
最大5ヶ所の異常個所を検出する光ファイバーケーブル用テスター
1550nm及び650nmの光源に対応しており最大検知可能距離は30km
小型のハンディタイプ
T13-08WL2
T13-08WL2 ライトソース
T15-13WL2
T15-13WL2 ライトソース
R15-08WL4
R15-08WL4 パワーメーター

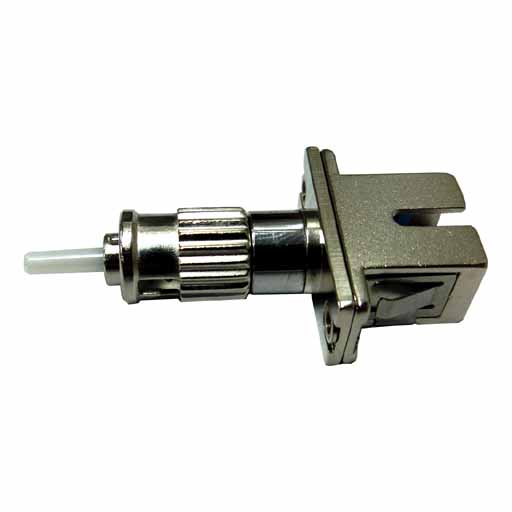

00SCf/STm-SM-ADAPTOR
00SCf/STm-SM-ADAPTOR SCメス/STオス変換コネクタ

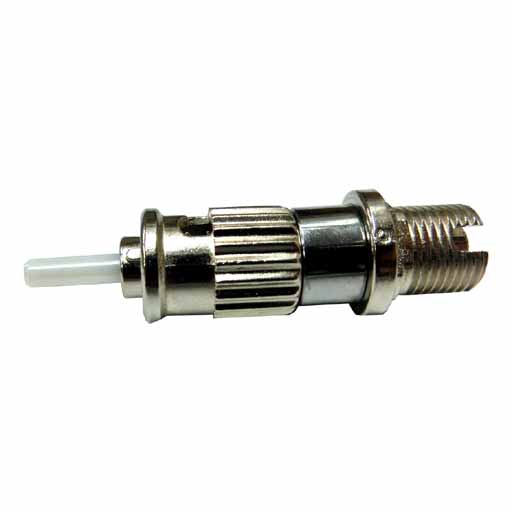

00FCf/STM-SM-ADAPTOR
