【CA101VH】

高性能コンポジット1映像ケーブル補償器

オープン価格

CA101VHは、1系統のコンポジット映像を増幅し出力する映像増幅器です。
映像を最大1,500mまで延長します。(5C-2V使用時)
高性能バランス回路による外部干渉遮断機能搭載し、インピーダンス、バランス、
ゲイン調整などによる細やかな調整が可能です。また、サージプロテクターも
内蔵しています。
※映像信号を増幅するため伝送距離が短い場合は映像が乱れます。
  100m以上の配線で使用してください
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
AHD信号対応製品は下記製品となります。
CA101HD AHD/HD-TVI/HDCVI用ケーブル補償器
【梱包数量】
CA101VH x1
電源アダプター付属

【特徴】

  • 1系統のコンポジット映像を増幅出力
  • 1系統のコンポジット映像信号を増幅して5C-2Vで1,500m延長します。

  • 外部干渉遮断機能搭載
  • 高性能バランス回路による外部干渉遮断機能を搭載しておりノイズに強い設計となっています。

  • 細やかな調整機能
  • インピーダンス、バランス、ゲイン調整などによる細やかな調整が可能です。

  • サージプロテクター内臓
  • サージプロテクターを内蔵しているので誘電雷から機器を保護します。

  • NTSC/PAL対応
  • NTSC信号だけでなく、PAL方式にも対応しています。

  • DC12Vで動作
  • DC12Vで動作するため、盤内の電源を利用して駆動することができます。

  • 電源アダプタ付属
  • AC100V入力DC12V出力の電源アダプタが付属しています。

【仕様】

型 番 CA101VH
接続端子 映像:BNC
電源:DCジャック(2.1×5.5mm)
映像入力数 1(BNCコネクタ)
映像出力数 1(BNCコネクタ)
映像入力レベル 0.12~2Vp-p,45~175Ω
映像出力レベル 1.0Vp-p,75Ω
伝送距離 1500m(5C-2V)
周波数特性 50Hz~5MHz (-3dB)
ゲイン調整範囲 +6dB~+60dB
電源入力 DC12V
消費電流 最大150mA
動作環境 温度:0~55℃
湿度:最大95%RH(結露不可)
外形寸法 138(W) x 28(H) x 77(D)mm(突起部含まず)
質 量 110g
本体材質 ABS黒
規 格 UL / RoHS / CE / FCC 対応
付属品 電源アダプター(入力:AC100V(50/60Hz) 出力:DC12V 500mA)
取扱説明書 アース線 x1 固定ネジ+アンカー x4セット

※映像信号を増幅するため伝送距離が短い場合は映像が乱れます。
  100m以上の配線で使用してください
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

伝送距離(m) SW1(1-8),SW2(1-8)の設定
0-300 全てOFF(下)
300-600 SW1の(1,2)またはSW1の(1,2,3)をON(上)
600-900 SW1の(1,2,3)またはSW1の(1,2,3,4,5)をON(上)
900-1200 SW1の(1,2,3,4,5,6)またはSW1の(1,2,3,4,5,6,7,8)とSW2(1)をON(上)
1200-1500 SW1の(1,2,3,4,5,6,7,8)とSW2(1)またはSW1の(1,2,3,4,5,6,7,8)とSW2(1,2,3,4,5)をON(上)

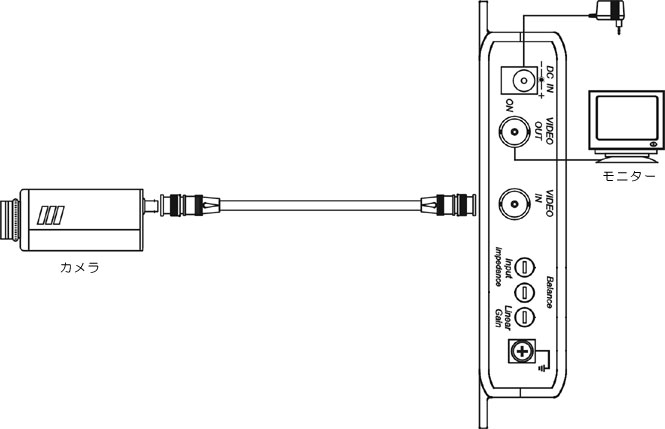

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)

【関連製品】

その他の映像増幅器

製品画像 品番 製品概要
CA101 CA101 1映像増幅器
1系統のコンポジット映像を増幅出力
最大伝送距離:1,000m(5C-2V)
電源アダプター付属
TTA111V CA101A 1映像・1音声増幅器
1系統のコンポジット映像と1系統の音声を増幅出力
最大伝送距離:1,000m(5C-2V)
電源アダプター付属
CA404 CA404 4映像増幅器
4系統のコンポジット映像を増幅出力 最大伝送距離:1,000m(5C-2V)
電源アダプター付属
