【CD816】

8映像入力各2分配出力 映像分配器

オープン価格

CD816は8系統のコンポジット映像信号を
各2分配出力(計16出力)にする分配器です。
ビデオサーバーやDVR、スイッチャーなどへの分配に最適です。
※後継機は「CD816HD」となります。

【特徴】

  • 8入力各2分配
  • 8系統のコンポジット映像信号をそれぞれ2分配出力します。

  • 自動調整機能
  • 出力された16系統の映像に大して自動でゲイン調整を行います(±6dB)

  • NTSC/PAL対応
  • NTSC信号だけでなく、PAL方式にも対応しています。

  • DC12Vで動作
  • DC12Vで動作するため、盤内の電源を利用して駆動することができます。

  • 電源アダプタ付属
  • AC100V入力DC12V出力の電源アダプタが付属しています。

  • 1Uラックマウントタイプ
  • 1U(EIA)サイズの19インチラックマウントタイプです。

【使用例】

  • ループスルー出力がない機器の接続に
  • DVRやスイッチャーへの分配に
  • ビデオサーバへの分配に

【仕様】

型 番 CD816
接続端子 映像:BNC
電源:DCジャック(2.1x5.5mm)
映像入力数 8 (BNCメスコネクタ)
映像出力数 16 (BNCメスコネクタ)
映像入力レベル 0.5 ~ 1.5Vp-p, 75Ω
映像出力レベル 1Vp-p, 75Ω
映像帯域 10Hz ~ 10MHz
電 源 DC12V (電源アダプター付属)
消費電力 3W (250mA)
動作環境 温度:0 ~ 55℃  湿度:最大95%RH(結露不可)
外形寸法 483(W) x 44(H) x 195(D)mm
質 量 2270g
付属品 取扱説明書、電源アダプター(DC5V 0.5A)

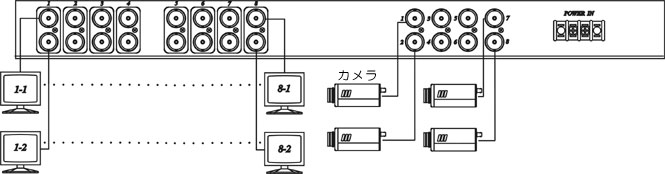

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)

【関連製品】

製品画像 品番 製品概要
CD102 CD102 1映像入力 2分配出力
1系統のコンポジット映像を2分配出力
電源のディージーチェーン接続に対応
電源アダプター付属
CD102A CD102A 1映像入力 2分配出力 映像分配器(ケーブル補償機能搭載)
1系統のコンポジット映像を2分配出力
減衰した映像信号をケーブル補償機能で復元
最大伝送距離:1,000m(5C-2V)
電源アダプター付属
CD104 CD104 1映像入力 4分配出力 映像分配器
1系統のコンポジット映像を4分配出力
電源アダプター付属
CD108 CD108 1映像入力 8分配出力 映像分配器
1系統のコンポジット映像を8分配出力
電源アダプター付属
CD408 CD408 4映像各 2分配出力 映像分配器
系統のコンポジット映像を各2分配出力 (計8出力)
電源アダプター付属
CD408A CD408A 4映像入力各 2分配出力 映像分配器(ケーブル補償機能搭載)
4系統のコンポジット映像を各2分配出力 (計8出力)
減衰した映像信号をケーブル補償機能で復元
最大伝送距離:1,000m(5C-2V)
電源アダプター付属
CD116 CD116 1映像入力 16分配出力 映像分配器
1系統のコンポジット映像を16分配出
電源アダプター付属
CD816A CD816A 8映像入力 各2分配出力 映像分配器(ケーブル補償機能搭載)
8系統のコンポジット映像を各2分配出力 (計16出力)
減衰した映像信号をケーブル補償機能で復元 最大伝送距離:1,000m(5C-2V)
電源アダプター付属 19インチラックマウント 1Uサイズ
CD1632A CD1632A 16映像入力 各2分配出力 映像分配器(ケーブル補償機能搭載)
16系統のコンポジット映像を各2分配出力 (計32出力)
減衰した映像信号をケーブル補償機能で復元 最大伝送距離:1,000m(5C-2V)
電源アダプター付属 19インチラックマウント 1Uサイズ
CD1664 CD1664 16映像入力 各4分配出力 映像分配器
16系統のコンポジット映像を各4分配出力 (計64出力)
電源アダプター付属 19インチラックマウント 2Uサイズ
CE09A(TDA109AV) CE09A(TDA109AV) 映像・ステレオ音声用 1入力9分配出力 CAT5分配器
1系統の映像・ステレオ音声(LINE)をCAT5/CAT5e/CAT6ケーブルで9分配出力
電源アダプター付属 19インチラックマウント 1Uサイズ
※受信器(TTP111AV)が別途必要となります。
CD02A CD02A 映像・ステレオ音声用 1入力2出力分配器
コンポジット映像とステレオ音声(LINE)を1入力2分配
CD02D CD02D 映像・デジタル音声用 1入力2出力分配器
コンポジット映像とデジタル音声(S/PDIF 同軸/光)を1入力2分配出力
CD04A CD04A 映像・ステレオ音声用 1入力4出力分配器
コンポジット映像とステレオ音声(LINE)を1入力4分配
CD04D CD04D 映像・デジタル音声用 1入力2出力分配器
コンポジット映像とデジタル音声(S/PDIF 同軸/光)を1入力4分配出力
