【MD-500】

RF映像/音声伝送変調器

オープン価格

コンポジット映像とモノラル音声を変調してRFで伝送します。
復調には専用の復調器「DM-100S」を使用します。
複数台使用することで最大60映像を1本の同軸ケーブルで伝送できます。
7C-2Vケーブルで最大1,000mの伝送が可能です。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
※MD-500 (C2)タイプは販売終了品となります。

【梱包数量】
MD-500 x1
電源アダプターは付属いたしません。
【型番詳細】
MD-500 (A1)
MD-500 (A2)
MD-500 (B1)
MD-500 (B2)
MD-500 (C1)
MD-500 (C2) 販売終了品
MD-500 (D1)
※タイプによって周波数、伝送距離が異なります。
 ご注文の際は使用されるタイプをご指示ください。
 詳細は仕様内【タイプ別使用周波数と伝送距離】を参照してください。

【特徴】

  • 最大60チャンネルの映像/音声を1本の同軸ケーブルで伝送
  • 1本の同軸ケーブルで最大60の映像と音声を多重伝送することができます。
    地中埋設や架空配線など、ケーブルの増設が困難な場所や、既設ケーブルを
    そのまま流用してカメラを増設したいときなどに便利です。

  • 専用チューナー(復調器)のDM-100Sで受信
  • MD-500用専用チューナー(復調器)のDM-100Sを使って受信します。
    モニターやレコーダーとの接続はコンポジットビデオ形式で接続して、
    モニタリングや録画を行うことができます。

  • モノラル音声対応
  • 映像だけでなく音声対応(モノラル)なので、監視カメラの映像だけでなく、
    DVD映像などの素材映像を伝送にもご利用いただけます。

  • 長距離伝送
  • 7C-2Vケーブルを使用しすることにより、約500~1,000mの伝送が可能です。
    (使用するチャンネルによって伝送距離は変化します)
    また、オプションのブースターAMP-32を追加していただくことで、さらに伝送距離を
    延長することができます。
    ※伝送距離について:伝送距離は周波数が高くなるほど短くなります。
     これは高い周波数ほど減衰量が大き苦なるためです。
    ※使用ケーブルについて:5C-2Vケーブルを使用した場合の伝送距離は、
     7C-2Vの約70%に短くなります。

  • 複数箇所での同時モニタリング
  • 複数箇所で同時に映像のモニタリングが可能です。また、モニタリング場所ごとに
    表示するチャンネルを自由に変更することができます。
    大規模なマトリクススイッチャーを使ったシステムと同等の機能が手軽に構築できます。

  • ラックマウント対応
  • MD-500とDM-100Sはオプションのラックマウントパネルを利用して、19インチラックに
    取り付けが可能です。3台用(1U)、6台用(2U)、9台用(3U)、12台用(3U)をラインナップしています。

  • 7タイプよりセレクト
  • チャンネル(周波数帯)の異なるA1,A2,B1,B2,C1,C2,D1の7タイプからお選びいただきます。
    CH2~CH6を使用し、最大1,000m伝送(7C-2V使用時)するA1タイプから、
    CH59~CH139を使用し、最大300~500m伝送(7C-2V使用時)するD1タイプまでの選択となります。

【仕様】

型番 MD-500
映像信号 NTSC、PAL B/G、PAL I、PAL D/K
映像入力 1系統 1.0Vp-p 75Ω コンポジット (F型)
音声入力 1系統 0.755Vp-p ±0.2p-p 600Ω (F型)
RF出力 メイン出力:1系統 100±5テスト出力:1系統 (RF出力より-20db) (F型)dBuV (F型)
調 整 RF出力ゲイン調整×1 映像レベル調整×1 音声レベル調整×1
電源電圧/端子 DC7.5∼12V / DCジャック(2.1x5.5mm)×2(IN/OUT)
消費電力 最大1.2W
動作温度範囲 0∼50℃
外形寸法 116(W)×31(H)×86(D)mm
質量 約270g
付属品 取扱説明書

※電源アダプターは付属しておりません。電源アダプターが必要な場合には、オプションの
  電源アダプターLTE12W-S2をあわせてご注文ください。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

【タイプ別使用周波数と伝送距離】

MD-500 タイプ チャンネル 周波数 最大伝送距離(7C-2V) 最大伝送距離(5C-2V)
A1タイプ CH-2~CH-6 55.25~83.25MHz 1300m 800m
A2タイプ CH-95~CH-99 91.25~115.25MHz 1000m 700m
B1タイプ CH-14~CH-22 121.25~169.25MHz 800m 550m
B2タイプ CH-7~CH-13 175.25~211.25MHz 700m 500m
C1タイプ CH-23~CH-38 217.25~307.25MHz 600m 400m
C2タイプ
※販売終了品
CH-39~CH-58 313.25~427.25MHz 500m 350m
D1タイプ CH-59~CH-139 433.25~883.25MHz 300~500m 250~350m

※同じ同軸ケーブルで複数の映像を伝送するときには、チャンネルを一つ飛ばしで設定してください。
  隣接したチャンネルを使用するとチャンネル間の干渉が起こります。 例:CH10を使用する場合、CH9とCH11は使用出来ません。

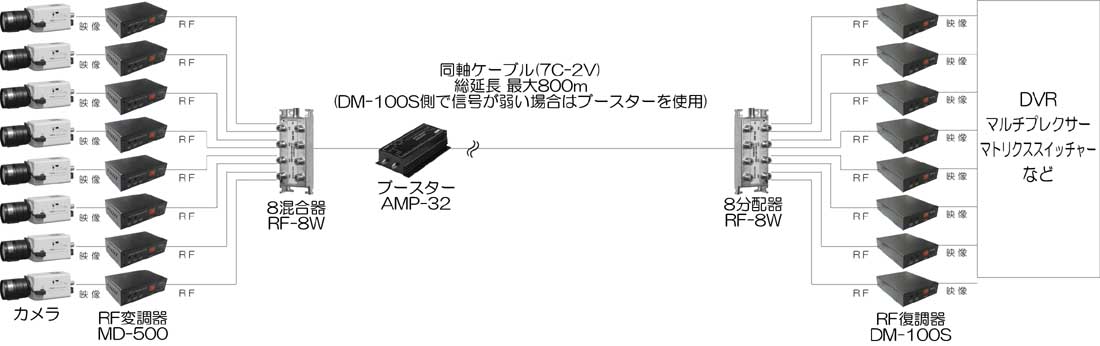

【接続例1】MD-500/DM-100S使用例 8映像伝送の場合

接続例はクリックして拡大できます。

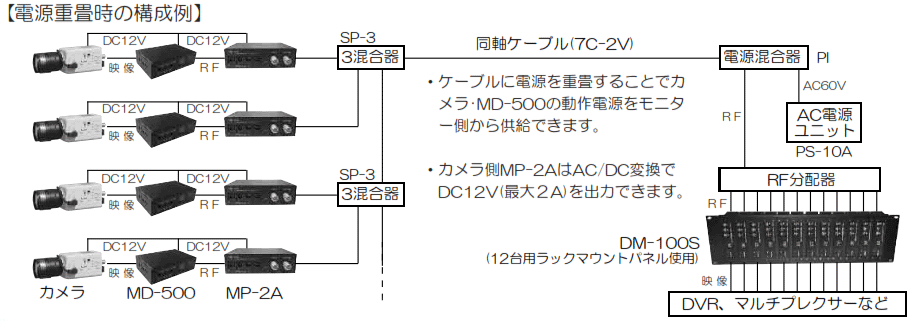

【接続例2】電源重畳時
