【TPA008】
8映像アクティブレシーバー 端子台接続
オープン価格
TPA008はLANケーブル(CAT5/5e/6)で伝送された
コンポジット映像8系統を一括受信します。
送信側機器にはパッシブ、アクティブ両タイプが使用でき
パッシブタイプ機器と組合わせた場合
カラー映像：最大1,000m
アクティブタイプ機器と組合わせた場合
カラー映像：1,500m、白黒映像：最大2,400mそれぞれ伝送出来ます。
【特徴】
- LANケーブルで映像を受信
- 長距離伝送
- サージ・ノイズ対策
- 8系統個別に出力レベル、明るさの調整
- しっかり固定できる端子台接続
- LANケーブル(CAT5/5e/6)を使用可能
カメラの映像をLANケーブル1本(1ペアを使用)で最大8映像受信することができます。
パッシブタイプ機器と組み合わせた場合
カラー映像：最大1,000m
アクティブタイプ機器と組み合わせた場合
カラー映像：最大1,500m、白黒映像：最大2,400mの長距離伝送が可能です。
グラウンドループ遮断機能、過渡電流保護機能を搭載しており
ノイズ、サージに強い設計となっています。
受信した8映像それぞれゲインと明るさをボリュームによって調整が可能です。
LANケーブル、電源との接続は端子台接続で行うため、振動などが起きても
ケーブルが抜けることなく安定して映像を伝送します。
安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため 引き回しも簡単です。
【使用例】
- 監視カメラシステム全般
- 既存のLANケーブル配線を有効に使いたいときに
- ケーブル1本で複数の映像を送りたいときに
- ケーブル補償器などのコスト削減に
- 電源がとりづらい場所に
【仕様】
| 型 番 | TPA008 |
| 映像入力 | ツイストペア8ポート（ターミナルブロック） |
| 映像出力 | 8ポート 1Vp-p 75Ωコンポジット BNC |
| 対応ケーブル | CAT5/5e/6 UTP ストレート結線 (4ペア AWG24 単心) |
| 電源入力 | DC 12V （付属電源アダプタ使用） |
| 消費電流 | 400mA(最大) |
| 重 量(g) | 2200 |
| 外形寸法 | 482(W) x 44(H) x 170(D)mm |
| 備 考 | 19インチラックマウント 1Uサイズ |

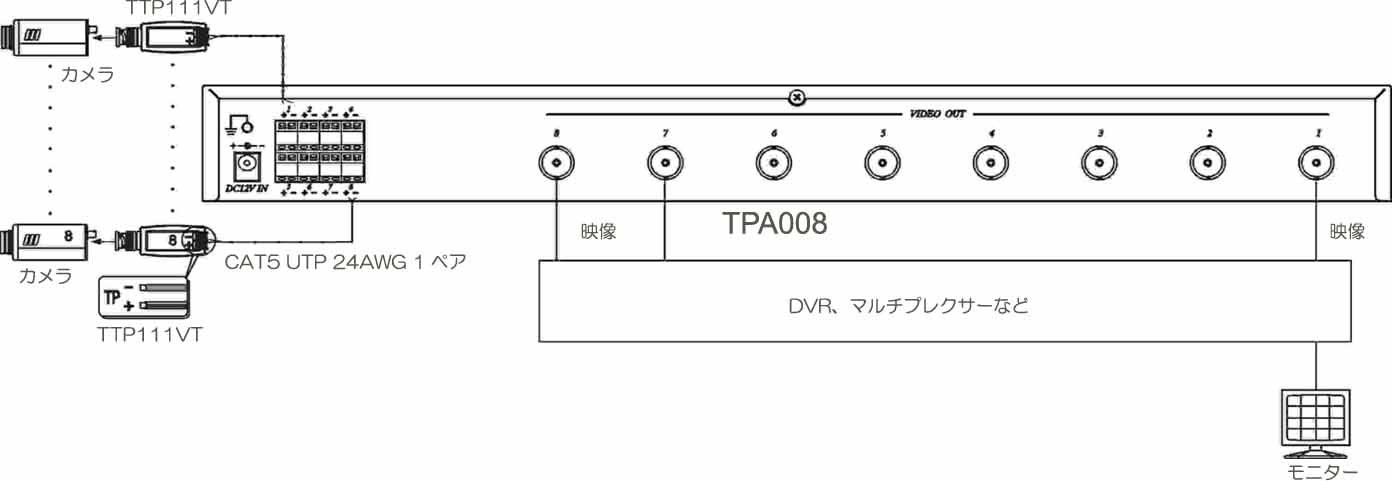

【接続例】
接続例はクリックして拡大できます。
【カタログ】
【関連製品】
TPA016と組み合わせて使用出来るパッシブトランシーバー
| 製品画像 | 品番 | 製品概要 |
|---|---|---|
 |
TTP111VE | 小型映像トランシーバー 端子台接続 コンポジット映像信号をLANケーブル1本で最大300m伝送 CAT5/5e/6対応 送信側/受信側どちらでも使用可能 電源不要のパッシブタイプ 梱包数：1個 (10個セット品もご用意しています) |
 |
TTP111VEL | 小型映像トランシーバー 端子台接続 (100mmミニ同軸ケーブルタイプ) 梱包数：1個 TTP111VEの端子とBNC部分を100mm延長 CAT5/5e/6対応 送信側/受信側どちらでも使用可能 電源不要のパッシブタイプ 伝送距離:300m |
 |
TTP111V | 映像トランシーバー RJ45接続 梱包数：1個 CAT5/5e/6対応 送信側/受信側どちらでも使用可能 電源不要のパッシブタイプ 伝送距離:300m |
 |
TTP111VT | 映像トランシーバー 端子台接続 梱包数：1個 CAT5/5e/6対応 送信側/受信側どちらでも使用可能 電源不要のパッシブタイプ 伝送距離:300m |
 |
TTP111VTS | サージプロテクター内臓映像トランシーバー 端子台接続 梱包数：1個 TTP111VPにサージプロテクターを内蔵 CAT5/5e/6対応 送信側/受信側どちらでも使用可能 電源不要のパッシブタイプ 伝送距離:300m |
 |
TTP111VCT | 映像トランシーバー 端子台接続(180mmカールケーブル) 梱包数：1個 TTP111VTの端子～BNC間を180mmカールケーブルで延長 CAT5/5e/6対応 送信側/受信側どちらでも使用可能 電源不要のパッシブタイプ 伝送距離:300m |
 |
TTP111VL | 映像トランシーバー 端子台接続(250mmミニ同軸ケーブル) 梱包数：1個 TTP111VTの端子～BNC間を250mmケーブルで延長 CAT5/5e/6対応 送信側/受信側どちらでも使用可能 電源不要のパッシブタイプ 伝送距離:300m |
 |
TTP111VLH | 映像トランシーバー 外部干渉遮断機能(250mmミニ同軸ケーブル) 梱包数：1個 TTP111VLに外部干渉遮断機能を搭載 CAT5/5e/6対応 送信側/受信側どちらでも使用可能 電源不要のパッシブタイプ 伝送距離:300m |
 |
TTP414V | 4映像トランシーバー RJ45/差込式端子台接続 4映像を1本(4ペア)のCAT5/5e/6 UTPケーブル(LAN)ケーブルで伝送 送信側、受信側の両方で使用可能 (梱包数量：1個) 電源不要のパッシブタイプ 伝送距離:300m |
| 製品画像 | 品番 | 製品概要 |
|---|---|---|
 |
TTA111VT | 映像トランスミッター 端子台接続 コンポジット映像をCAT5/5e/6ケーブルで伝送 出力レベルと明るさの調節が可能 伝送距離 カラー：1,500m 白黒：2,400m |
