CAT5/5e/6 UTPケーブル(LANケーブル)4本で16映像を伝送。
送受どちら側でも使用が可能で、300mの伝送が可能。
アクティブタイプ機器と組み合わせることにより伝送距離を
1,000m以上に延長することができます。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
TPP016 x1

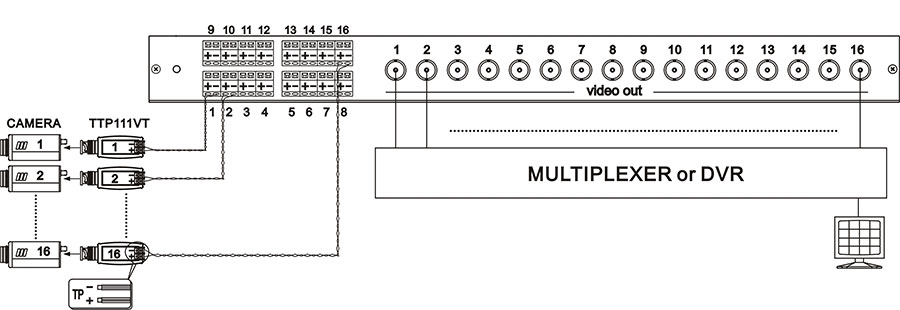

16映像をUTPケーブル4本で伝送。スマートな配線が可能になります
LANケーブルとの接続はネジ式端子台接続で行うため、振動などが起きても
ケーブルが抜けることなく安定して映像を伝送します。
パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。
TPA016などのアクティブタイプレシーバーを使用すると、カラーで最大1,000mの長距離伝送が可能になります。
安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため引き回しも簡単です。
型 番 | TPP016 |
映像入力 | ネジ式端子台×16ペア (16映像) |
映像出力 | BNCメス ×16 75Ω |
最大伝送距離 | 300m |
対応ケーブル | CAT5/5e/6 UTP ストレート結線 (4ペア AWG24 単心) |
電源入力 | 不要 |
動作環境 | 温度:0∼55℃ 湿度:最大95%RH(結露不可) |
外形寸法 | 482(W) x 44(H) x 185(D) |
質 量 | 2200g |
付属品 | 取扱説明書、ゴム足×4、アース線×1 |
備 考 | 19インチラックマウント 1Uサイズ |
