CAT5/5e/6 UTPケーブル(LANケーブル)4本で16映像を最大300m伝送。
低損失グラウンドループ遮断機を内蔵しており
ノイズに強い設計となっています。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
TPP016GB x1

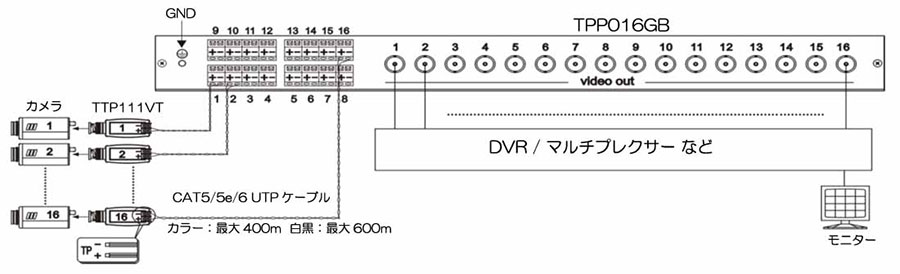

16映像をUTPケーブル4本で伝送。スマートな配線が可能になります
機器内に低損失(20Hz~11MHz +0/-3dB)グラウンドループ遮断機を内蔵しているため
ノイズに強い設計となっています。
LANケーブルとの接続はネジ式端子台接続で行うため、振動などが起きても
ケーブルが抜けることなく安定して映像を伝送します。
パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。
TPA016などのアクティブタイプレシーバーを使用すると、カラーで最大1,000mの長距離伝送が可能になります。
安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため引き回しも簡単です。
型 番 | TPP016GB |
映像入力 | ネジ式端子台×16ペア (16映像) |
最大伝送距離 | 300m |
対応ケーブル | CAT5/5e/6 UTP ストレート結線 (4ペア AWG24 単心) |
映像出力 | BNCメス ×16 75Ω |
挿入損失 | <0.5dB |
通過周波数 | 20Hz∼11MHz +0/-3dB |
グランドループ除去 | >90dB@>50Hz |
絶縁電圧 | DC600V(最小) |
絶縁抵抗 | 100MΩ |
過渡電圧抑制 | 12Vrms |
電 源 | - |
重 量 | 3,500g |
外形寸法 | 482(W) x 44(H) x 170(D)mm |
備 考 | 19インチラックマウント 1U |
