TTA111VH 高性能レシーバー 外部干渉遮断機能搭載 端子台接続 | 株式会社JOBLE 製品情報
在庫限り

【TTA111VH】

高性能レシーバー 外部干渉遮断機能搭載 端子台接続

オープン価格

TTA111VHはLANケーブル(CAT5/5e/6)の1ペアを使用して
コンポジット映像1系統を伝送します。
パッシブタイプ機器と組み合わせた場合最大1,500m
アクティブタイプ機器と組み合わせた場合最大2,400m伝送可能です。
外部遮断機能を搭載しており、ノイズに強い設計となっています。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
TTA111VH x1
電源アダプター付属

【特徴】

  • LANケーブル1本で映像を伝送
  • カメラの映像をLANケーブル1本(1ペアを使用)で伝送することができます。

  • 長距離伝送
  • パッシブタイプ機器と組み合わせた場合1,500m伝送が可能です。
    アクティブタイプ機器と組み合わせた場合2,400mの長距離伝送が可能です。

  • ノイズに強い設計
  • 高性能バランス回路を内蔵しており、外部からの干渉を遮断するためノイズに強い伝送が可能です。

  • 細かな調整が可能
  • インピーダンス、バランス、ゲイン調整ができ、細かな調整が可能です。

  • しっかり固定できる端子台接続
  • LANケーブルの接続は端子台接続で行うため、振動などが起きても
    ケーブルが抜けることなく安定して映像を伝送します。

  • LANケーブル(CAT5/5e/6)を使用可能
  • 安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため 引き回しも簡単です。

【使用例】

  • 監視カメラシステム全般
  • 既存のLANケーブル配線を有効に使いたいときに
  • ケーブル1本で複数の映像を送りたいときに
  • ケーブル補償器などのコスト削減に
  • 電源がとりづらい場所に

【仕様】

型 番 TTA111VH
映像入力 0.12-2 Vp-p
入力インピーダンス 45 - 175Ω
映像出力 1.0 Vp-p, 75Ω
周波数特性 50 Hz - 5 MHz(-3 dB)
ゲイン調整範囲 +6 dB…+60 dB at 5 MHz
ノイズ -50 dB at+40 dB gain adj.
-47 dB at+60 dB gain adj.
対応ケーブル CAT5/5e/6 UTP ストレート結線 (4ペア AWG24 単心)
電源入力 DC12V, 150mA (最大)
動作環境 温度:0∼55℃  湿度:最大95%RH (結露不可)
外形寸法 138(W) x 77(H) x 28(D)mm
筐体素材 ABS プラスチック 黒
質 量 125 g
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

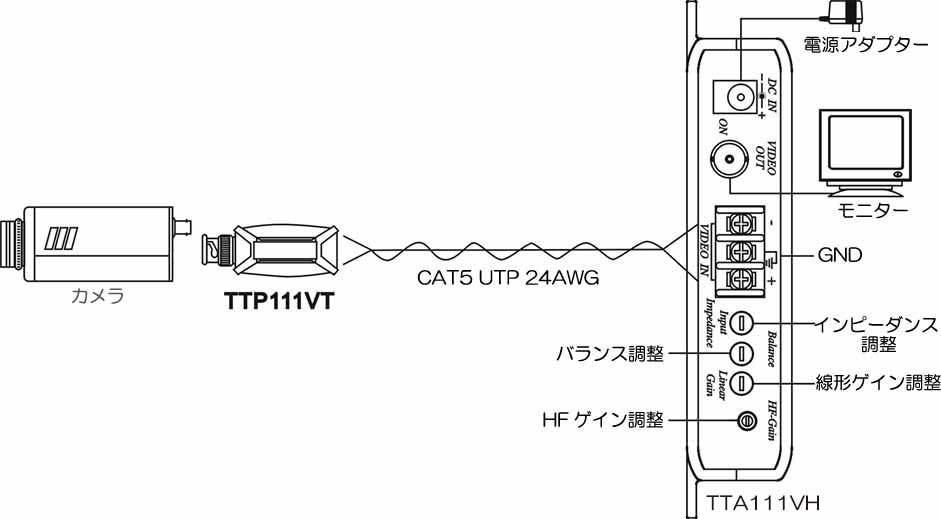

【接続例】

接続例はクリックして拡大できます。
