【TTA414VR】

4映像アクティブレシーバー 端子台接続

オープン価格

TTA414VRはLANケーブル(CAT5/5e/6)1ペアで伝送された映像を
最大4映像受信します。
コンポジット映像1系統を伝送します。
送信機側にはパッシブタイプ、アクティブタイプどちらでも使用できます。
パッシブタイプ機器と組み合わせた場合
カラー映像を最大1,000m
アクティブタイプ機器と組み合わせた場合
カラー映像を最大1,500m、白黒映像を最大2,400mそれぞれ伝送可能です。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
TTA414VR x1
電源アダプター付属

【特徴】

  • LANケーブル1ペアで伝送された映像を受信
  • LANケーブル1ペアで伝送されたコンポジット映像を最大4系統受信できます。

  • 長距離伝送
  • パッシブタイプ機器と組み合わせた場合
    カラー:1,000mの伝送が可能です。
    アクティブタイプ機器と組み合わせた場合
    カラー:1,500m、白黒:2,400mの長距離伝送が可能です。

  • 細かな調整が可能
  • 映像ごとに明るさとゲインをそれぞれボリュームで調整が可能です。

  • しっかり固定できる端子台接続
  • LANケーブルの接続は端子台接続で行うため、振動などが起きても
    ケーブルが抜けることなく安定して映像を伝送します。

  • LANケーブル(CAT5/5e/6)を使用可能
  • 安価で入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため 引き回しも簡単です。

【使用例】

  • 監視カメラシステム全般
  • 既存のLANケーブル配線を有効に使いたいときに
  • ケーブル1本で複数の映像を送りたいときに
  • ケーブル補償器などのコスト削減に
  • 電源がとりづらい場所に

【仕様】

型番 T TA 414VR
信号入力 差込式端子台
映像出力 BNC コネクター×4 (1Vp-p,75Ω)
電源入力 DC 12V
対応ケーブル CAT5/5e/6 UTP ストレート結線 (4ペア AWG24 単心)
外形寸法 138(W) x 66(H) x 28(D)mm
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

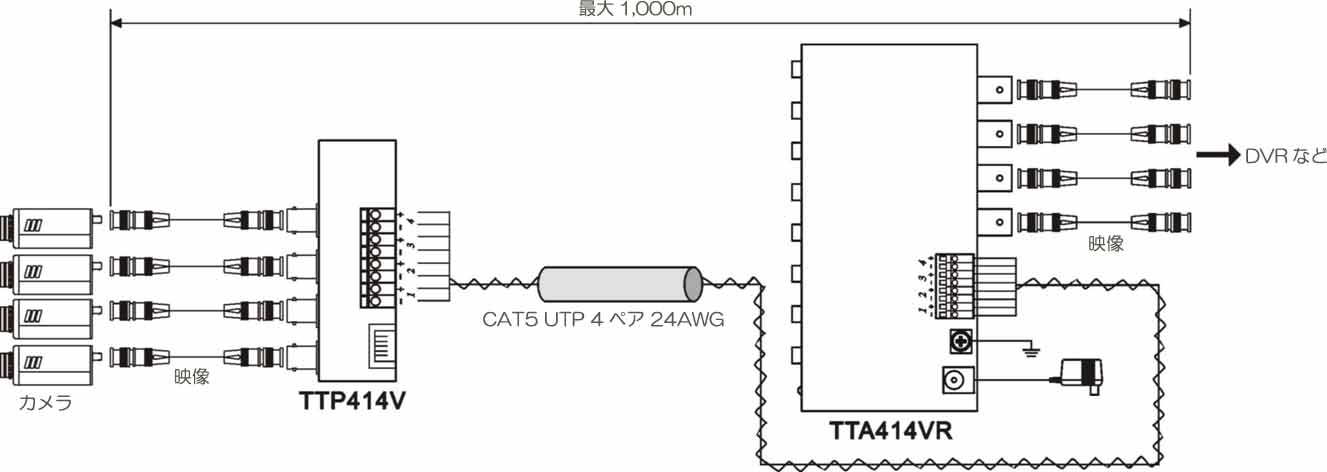

【接続例】

接続例はクリックして拡大できます。
