VAD-SD101A.L1.TC.8/RC.8 1映像+RS232C/422/485 光送信、受信器 | 株式会社ジョブル 製品情報
販売終了品

【VAD-SD101A.L1.TC.8】(送信器)
【VAD-SD101A.L1.RC.8】(受信器)

1映像+RS232C/422/485 光ファイバー伝送器

オープン価格

コンポジット映像1系統とRS-232CとRS422/485を
シングルモード光ファイバーケーブル使用時最大30km
マルチモード光ファイバーケーブル使用時最大5km伝送ができます。
コンパクトサイズのためカメラハウジングや
ボックスの中に設置が可能です。
また、幅広い動作温度範囲に対応しており、環境の厳しい場所にも設置が
可能です。
※制御信号はRS232C/422/485から選択して使用します。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
VAD-SD101A.L1.TC.8 送信器 x1
VAD-SD101A.L1.RC.8 受信器 x1
電源アダプター付属
※送信器、受信器はセットではなく、単体での販売となります。

【特徴】

  • 長距離伝送
  • コンポジット映像1系統とRS-232CとRS422/485をシングルモード光ファイバーケーブルを使用時最大30km
    マルチモード光ファイバーケーブルを使用時5km伝送ができます。

  • 幅広い動作温度範囲
  • -20~75℃の幅広い温度範囲で利用することができます。
    従来設置が難しかった屋外に設置してあるボックス内や冷凍室、ボイラー周辺など
    温度環境が厳しいエリアでも運用が可能です。

  • コンパクトサイズ
  • 小型サイズなので、BOX内やラックの空きスペースなど
    様々な場所に設置することができます。

  • DC9~12V動作
  • 付属の電源アダプター(AC100V)またはDC9~12Vで動作。
    商用電源での運用はもちろん、カメラハウジング内に設置して
    カメラ電源を利用して運用することもできます。

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 小さなスペースにも配線が可能
  • 光ファイバーケーブルの直径は3mm程度。
    既に配線がされている場所でも、多少のスペースがあれば配線が可能です。

  • 伝送時の損失
  • 光ファイバー伝送器はデジタル信号で通信をしているため、
    映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。

【使用例】

  • 広大な敷地内での伝送システム
  • ノイズ発生源の多い施設での伝送システム
  • ノイズを発生させてはならない施設での伝送システム
  • 過酷な環境下での伝送システム
  • ボックス内などへの組み込んでの伝送システム

【仕様】

型 番
VAD-SD101A.L1.TC.8  VAD-SD101A.L1.RC.8
伝送方式
デジタル
映 像
チャンネル数 / 方向
1  / →
信 号
1Vp-p  75Ω コンポジット
NTSC/PAL/SECAM
量子化ビット数
非圧縮8bit
帯域幅
5Hz~13.5MHz
S/N比
> 70dB
差動利得
< 0.8%
差動位相
< 0.2°
接続端子
BNCメス
シリアル データ
デジタル データ
チャンネル数 / 方向
1  / ⇔
形 式
RS232C/422/485より選択
転送速度
DC~1Mbps
信号誤り率
1×10-9
接続端子
ネジ止め式端子台
チャンネル数 / 方向

デジタル信号入力

デジタル信号出力

接続端子

光ファイバー数
1
波 長
1310/1550nm
送出出力
TC:> -12dBm
RC:> -14dBm
受信感度
TC:< -28dBm
RC:< -34dBm
リンクバジェット
1310nm:18dB
1550nm :16dB
伝送距離
マルチモード
5km
シングルモード
30km
光接続端子
ST
電 源
DC9~12V
消費電力
200mA
外形寸法
ケースタイプ
89(W) x 22.8(H) x 52.6(D)mm
カードタイプ

質 量
ケースタイプ
80g
カードタイプ

動作温度範囲
-20~75℃
動作湿度範囲
0~95%RH (結露不可)
型番詳細
VAD-SD101A.L1.TC.8 ケースタイプ送信器
VAD-SD101A.L1.RC.8 ケースタイプ受信器
備 考
電源アダプター付属
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。

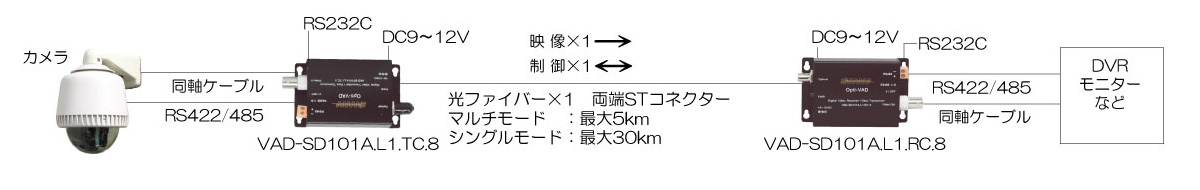

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
