VDS23000-RS485 8カメラ用映像・音声・RS485・アラーム・電源重畳伝送装置 | 株式会社JOBLE 製品情報
販売終了品

【VDS23000-RS485】

8カメラ用映像・音声・RS485・アラーム・電源重畳伝送装置

オープン価格

VDS23000-RS485は最大8系統の映像・音声・データ・カメラ電源を
1本の同軸ケーブルに重畳してカメラとCCTV機器をつなぐ伝送装置です。
モニター側で電源を供給してカメラ側に送るため、カメラ設置場所に電源が
不要となりDC電源タイプカメラをワンケーブルカメラと同様に配線して
使用できます。
モニター側は8系統一体型ユニットとなっており、設置や配線を容易に
行うことができます。
映像・音声・電源用モジュールと混在することができます。
また、映像信号を高周波の搬送波に載せて伝送するため通常の配線よりも
ノイズ源に対して影響を受けにくく、ノイズを解消するための
機器としても使用できます。
※本製品はAHD / HD-TVI / HDCVI 映像信号に対応しておりません。
【梱包数量】
VDS23000-RS485 (モニター側ユニット) x1
VDS23170 (モニター側モジュール 映像・音声・RS485・アラーム・電源用)
VDS23270-R (カメラ側モジュール 映像・音声・RS485・アラーム・電源用)
VDS23102 (モニター側モジュール 映像・音声・電源用)
VDS23202-R (カメラ側モジュール 映像・音声・電源用)
※モジュールは最大8台まで

※接続するカメラは必ず2線式を使用してください。
 ワンケーブルカメラに対して使用することはできません。

【特徴】

  • 1本の同軸ケーブルで複数の信号を伝送
  • 1本の同軸ケーブル(5C-2Vまたは5C-FB)を使用して最大8系統の1映像・音声・RS485・データ・電源を重畳伝送します。
    最大伝送距離は1,000m、最大電源供給はDC12V 1.5Aまたは2.5A(使用モジュールによって変化)まで行うことができるため
    消費電力の高い赤外線投光機内蔵カメラやPTZカメラなども接続できます。
    また、制御信号(RS485)を伝送することができるため、PTZカメラなど制御が必要なカメラの接続に適しています。

  • 電源が確保できない場所でのカメラ運用
  • カメラ側モジュールからカメラに対して電源供給を行うことができます。
    また、カメラ側モジュールも電源を別途入力する必要がないため、設置個所に
    電源が確保できない場合でもカメラ運用を行うことができます。

  • ノイズに強い伝送
  • 映像信号を高周波の搬送波に乗せて伝送をするため、通常の配線よりノイズに強い伝送を行うことができます。

  • 一体型ユニットタイプ
  • 受信側は8台のモジュールを一つにまとめたユニットタイプ。
    従来のVDSシリーズより小さなスペースで容易に設置することができます。
    また、モジュールはホットスワップ構造でトラブル発生時などに本体の電源を切らずにモジュール交換が可能です。

  • 映像・音声・電源タイプとの混在
  • モジュールは映像・音声・電源型と映像・音声・電源・RS485・データ型を混在させることができます。
    8系統の内、制御などが必要な系統だけRS485・データ対応型を設置することでコスト削減を行うことができます。

【使用例】

  • カメラ設置場所で電源の確保が不可能な場合
  • 映像、電源が別接続のカメラを1本の同軸で配線したい場合
  • ワンケーブルカメラを他のDC電源カメラに置き換えて設置する場合
  • 複数の映像を一括受信する場合
  • 映像のノイズ対策に

【仕様】

モニター側ユニット VDS23000-RS485
最大モジュール数 最大8台 (VDS23102またはVDS23170 ※混在可能)
モニター出力 映像:BNCメス×1 音声:BNCメス×1
RS422/485接続 端子台×5(信号入出力+COM RS422と485はスイッチで切換)
パワーメーター出力 電圧で電力供給状態を出力 0V(0%)∼0.5V(50%)∼1.0V(100%)
LED表示 モニター出力選択
電 源 AC100∼240V 50/60Hz
消費電力 最大25W(カメラ側/モニター側モジュール含む) ※カメラの消費電力は含みません。
外形寸法 226(W)×80(H)×400(D)mm (モニター側モジュール含む)
質 量 約3800g (モニター側モジュール含む)
モニター側モジュール VDS23170 (映像・音声・RS485・アラーム・電源)
映像信号出力 1.0Vp-p 75Ω コンポジット NTSC/PAL BNCメス
音声信号出力 モノラル音声(LINE) BNCメス
RS422/485 端子なし(モニター側ユニットへ接続)
センサー出力 端子台×2 
最大伝送距離 1,000m(5C-2V同軸ケーブル使用時)
電源入力 VDS23000-RS485本体より供給
電源出力遮断 2.5Aを超えた場合に遮断
LED表示 動作状態(初期化中/正常/LINK異常/映像なし/電源OFF)モニター出力選択、データ受信(未使用)
リンク接続 BNCメス
外形寸法 89(W)×58(H)×25(D)mm (固定金具含まず)
質 量 約145g
カメラ側モジュール VDS23270-R (映像・音声・RS485・アラーム・電源)
映像信号入力 1.0Vp-p 75Ω コンポジット NTSC/PAL BNCメス
音声信号入力 モノラル音声(LINE) φ3.5mmステレオミニジャック(※左(Tip)側に接続)
RS422/485 端子台×5(信号入出力+COM RS422と485はスイッチで切換)
センサー入力 無電圧接点入力
端子台×2端子台(N.O./N.C./TERM.はスイッチで切換) 
搬送波 映像:45MHz 音声:44.5MHz
変調方式 映像:AM変調 音声:FM変調
SN比 映像:平均50dB 音声:平均46dB
LED表示 動作状態(電源出力なし/正常/電力不足/電源異常/電源入力なし)
リンク接続 BNCメス
電源入力 LINK端子 最大DC40V
電源出力 DC12V 最大2.5A DCジャック(φ2.1×5.5mm)
※電源出力が2.5Aを超えた場合に出力を遮断
外形寸法 129(W)×27(H)×75(D)mm (固定金具含まず)
質 量 約190g
モニター側モジュール VDS23102 (映像・音声・電源)
映像信号出力 1.0Vp-p 75Ω コンポジット NTSC/PAL BNCメス
音声信号出力 モノラル音声(LINE) BNCメス
電源入力 VDS23000-RS485本体より供給
LED表示 動作状態(初期化中/正常/LINK異常/映像なし/電源OFF) モニター出力選択
リンク接続 BNCメス
外形寸法 89(W)×58(H)×25(D)mm (固定金具含まず)
質 量 約120g
カメラ側モジュール VDS23202-R (映像・音声・電源)
映像信号入力 1.0Vp-p 75Ω コンポジット NTSC/PAL BNCメス
音声信号入力 モノラル音声(LINE) φ3.5mmステレオミニジャック
搬送波 映像:45MHz 音声:44.5MHz
変調方式 映像:AM変調 音声:FM変調
SN比 映像:平均50dB 音声:平均46dB
LED表示 動作状態(電源出力なし/正常/電力不足/電源異常/電源入力なし)
リンク接続 BNCメス
電源入力 モニター側モジュールVDS23102から供給 最大DC40V
電源出力 DC12V 最大1.5A DCジャック(φ2.1×5.5mm)
※電源出力が1.5Aを超えた場合に出力を遮断
外形寸法 98(W)×25(H)×50(D)mm (固定金具含まず)
質 量 約103g
付属品 固定金具
共通仕様
環境及び安全規格 FCC、EC、CE、RoHS、EN50121-4、IEC62236-4
※以下の点にご注意ください
・ワンケーブルカメラ・カメラ駆動ユニット・電源重畳システムと混在して使用することはできません。
・RS485信号はコントローラー側からカメラ側への片方向通信となります。
・ユニットを混在して使用する際はLINKケーブルの接続間違えに注意してください。故障の原因となります。
・伝送距離はカメラ側モジュール⇔モニター側モジュール間の距離となります。
  カメラ側モジュールからカメラまでの配線は1m以内で配線を行ってください。
・LINKケーブルには最大40Vの電流が流れています。避雷器などの電流を遮断する機器が
 LINKケーブルの間に接続されている場合、正常に伝送を行うことができません。
 電流を遮断せずに設置することができる避雷器を別途用意してありますのでご相談ください。
・モジュールは最大8台まで接続することができます。8台に満たない場合でも運用することが可能です。

※伝送距離はケーブル,コネクタの品質によって短くなる場合があります。

【使用モジュールと供給可能電力】


映像・音声・RS485・アラーム・電源モジュール VDS23170とVDS23270-R使用時

伝送距離
(5C-2Vまたは5C-FB)
最大電流値 (電力)
~350m 2.5A (30W)
500m 2.0A (24W)
800m 1.0A (12W)
1,000m 0.7A (8.4W)

映像・音声・電源モジュール VDS23102とVDS23202-R使用時

伝送距離
(5C-2Vまたは5C-FB)
最大電流値 (電力)
~350m 2.5A (30W)
500m 2.0A (24W)
800m 1.0A (12W)
1,000m 0.7A (8.4W)

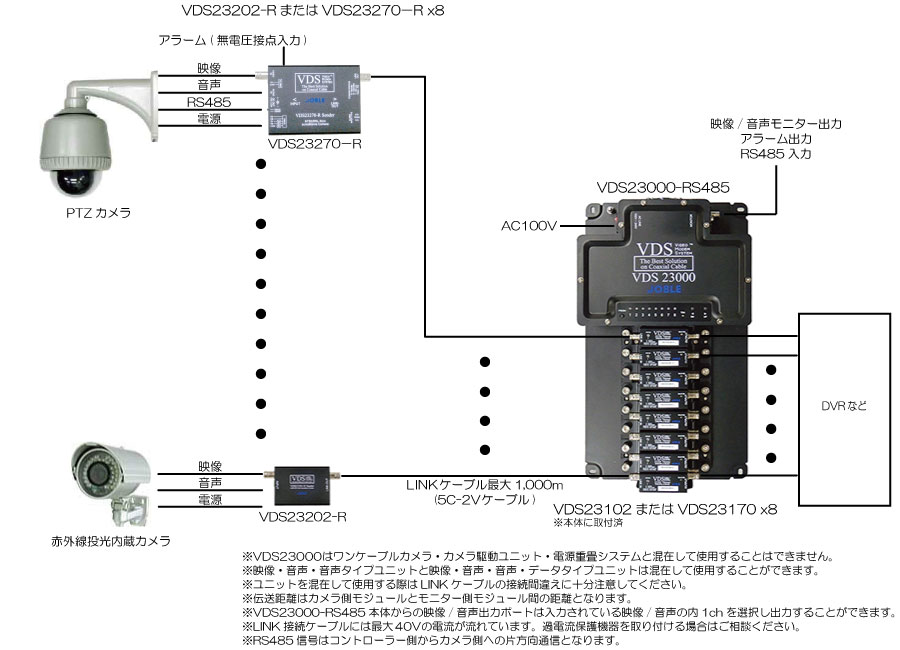

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
