DE01ERK DVI CAT5e延長器 高性能コンパクトタイプ | 株式会社JOBLE 製品情報

【DE01ERK】

DVI CAT5延長器 高性能コンパクトタイプ

オープン価格
DE01ERKは1本のLANケーブル(CAT5e/6/7)でDVI-D信号を伝送します。
(CAT6ケーブルの使用を推奨)
送信器・受信器ともにコンパクト設計。狭い場所、電源のとりづらい場所など、
設置場所を選びません。
送信器・受信器ともに設定不要。機器とケーブルを接続すればすぐに使用いただけます。
PC本体から離れた場所に大型モニタを設置したい場合などに最適です!
【梱包数量】
DE01ET ×1
DE01ER ×1

2013年6月26日仕様変更いたしました。

【特徴】

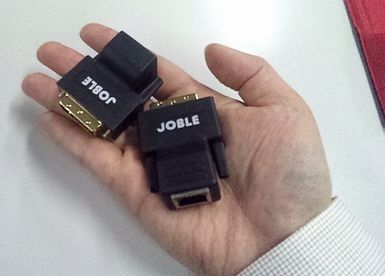

  • コンパクトサイズ

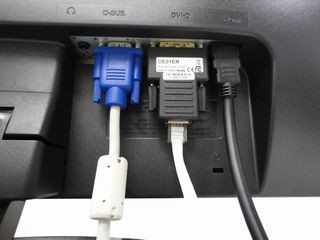

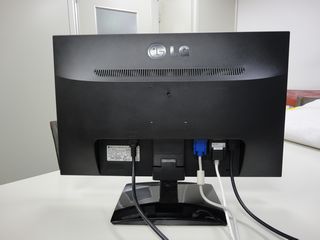

  • 送信器、受信器とも非常にンパクトなので機器背面やモニター裏への取付も簡単にできます。

  • 映像出力機器からの電力で動作
  • 送信器、受信器ともに映像出力機器のDVI-Dポートから電源供給されるため外部電源不要です。
    モニター裏など電源がとりづらい場所でもそのまま設置出来ます。


  • 外部からの電源供給に対応
  • DE01ERKは映像出力機器のDVI端子から供給される電力で動作しますが、
    機器によっては使用できる電力が少なく映像の伝送可能な距離が短くなる場合があります。
    この場合はUSB→マイクロUSBケーブル(別売)を接続するか、付属のマイクロUSBケーブルに
    DC5Vの電源アダプター(別売、型番:SWP051000-1-PSE)を接続して使用することにより正常に動作させることができます。

  • 配線が簡単
  • 使用するのは普通のLANケーブル。DVIケーブルと比べると細くて引き回しが簡単です。
    既設配管の隙間やモニターアームに簡単に通線出来ます。
    しかも、コネクタはLAN用コネクタ(RJ45)なので、現地でも簡単に取り付けられます。
    配管に余裕があればコネクタを付けたままでも通線することも可能です。
    一方、DVIコネクタでは、配管を通すことは非常に困難です。
    現地で取り付けも現実的ではありません。

  • 設定不要
  • 設定スイッチも調整ボリュームも一切ありません。
    ケーブルを挿して、機器に繋いでそのまま使用出来ます。

  • STP/CAT7使用可能
  • ノイズに強いSTPケーブルやCAT7ケーブルに対応しています。
    手術室の電気メスや工場の工作機器など、放射ノイズを発生する機械の
    近くで使用する場合に有効です。
    ※STPケーブル/CAT7ケーブルを使用する場合には、接続する機器を確実に
    グランドと接地してください。

  • 市販のLANケーブル(CAT5e/6 UTP 24AWG)1本でDVI-D信号を伝送します。
  • 最大解像度は1920×1200で50m伝送が可能です。
  • 送信器、受信器ともに設定不要です。接続したらすぐにご使用いただけます。
  • HDCPには対応していません。

【使用例】

  • PCの映像を離れた場所の大型モニター、プロジェクターに表示
  • 病院、大型施設、店舗、学校などの案内板、広告
  • 病院手術室内での映像、電子カルテなどのモニタリング

【仕様】

型 番 DE01ET DE01ER
映像帯域 最大1.65Gbps (DVI1.1)
解像度(伝送距離) 1024×768 (70m)
1280×1024 (50m)
1440×900 (50m)
1600×900 (50m)
1920×1200 (50m)
DVI端子 DVI-D 24ピン (シングルリンクのみ対応)
リンクケーブル端子 RJ45ジャック
TMDS映像信号入力 1.2Vp-p
DDC信号入力 5Vp-p(TTL)
電 源 信号出力側のDVI端子から供給 (電力が足りない場合は別売のDC5V電源アダプターが必要)
消費電力 約10mA 約320mA
動作環境 温度:0∼55℃   湿度:最大95%RH(結露不可)
外形寸法 40.2(W)×22.5(H)×55.5(D)mm
質 量 約30g
付属品 取扱説明書、DCジャック⇔マイクロUSB変換ケーブル:125mm(端子含む)

※HDCPはサポートしておりません。
※DDCの通信はサポートしておりません。EDIDはDE01ETに登録されている仮の信号を出力します。
※入力されるDVI-D信号が適正で無い場合は正常に映像を伝送できない場合があります。

【解像度ごとの最大伝送距離】

 解像度 最大伝送距離
 1024×76 70m
 1280×1024 50m
 1440×900 50m
 1600×900 50m
 1920×1200 50m
 HDTV 720p / 1080i / 1080p 50m

【LED表示】

(DE01ET,DE01ER共通)

LED色 状態
緑色 正常動作時点灯
黄色 クロック信号なし (信号正常時は消灯)

【RJ45ピンアサイン】

リンクケーブル (TIA/EIA-568-B)

番号 ケーブル色 信 号
1 橙/白 TMDS DATA2+
2 TMDS DATA2-
3 緑/白 TMDS CLOCK+
4 TMDS DATA1+
5 青/白 TMDS DATA1-
6 TMDS CLOCK-
7 茶/白 TMDS DATA0+
8 TMDS DATA0-

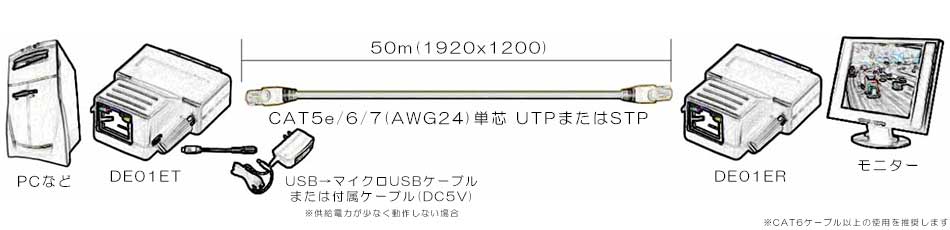

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
