【DE02E】
DVI-D CAT5e長距離延長器
(CAT6ケーブル以上の使用を推奨)
最大1920 x 1200の解像度を100m延長
細くて引き回しも楽なLANケーブルを使用できます。
送信器・受信器ともに設定不要。機器とケーブルを接続すればすぐにご使用いただけます。
PC本体から離れた場所に大型モニターを設置したい場合などに最適です。
【梱包数量】
DE02ET(送信器) x1
DE02ER(受信器) x1
【特徴】
- DVI-D信号を100m延長
- 設定不要
- HDCP対応
- STP/CAT7使用可能
- 配線が簡単
- RoHS指令に適合
CAT5e/6/6a/7 (UTP/STP AWG24 単心) を使用しDVI-D信号を最大100m延長
対応最大解像度は1920 x1200 @60Hz
送信、受信器共に設定は一切不要です。
接続後すぐに使用することができます。
著作権保護機能HDCPに対応しているので、民生用ブルーレイレコーダーなど様々な機器で
安心してご使用いただけます。(本機以外の機器(モニター等)も全てがHDCPに対応している必要があります。)
※映像機器、モニターによっては正常に表示されない場合があります。事前にお問合せください。
お貸出による動作チェックに対応させていただきます。
ノイズに強いSTPケーブルやCAT7ケーブルに対応しています。
手術室の電気メスや工場の工作機器など、放射ノイズを発生する機械の
近くで使用する場合に有効です。
※STPケーブル/CAT7ケーブルを使用する場合には、接続する機器を確実にグランドと接地してください。
使用するのは普通のLANケーブル。DVIケーブルと比べると細くて引き回しが簡単です。
既設配管の隙間やモニターアームに簡単に通線出来ます。
しかも、コネクタはLAN用コネクタ(RJ45)なので、現地でも簡単に取り付けられます。
配管に余裕があればコネクタを付けたままでも通線することも可能です。
一方、DVIコネクタでは、配管を通すことは非常に困難です。
現地で取り付けも現実的ではありません。
DE02EはRoHS指令に適合しております。
【使用例】
- PCの映像を離れた場所の大型モニター、プロジェクターに表示
- 病院、大型施設、店舗、学校などの案内板、広告
- 病院手術室内での映像、電子カルテなどのモニタリング
【仕様】
| 型番 | DE02E | |
| DE02ET(送信器) | DE02ER(受信器) | |
| 伝送信号 | DVI-D | |
| 対応解像度 | 最大1920×1200 60Hz | |
| LINKケーブル長 | CAT5e / 6 / 6a / 7：最大100m (UTP/STP AWG24 単心) ※CAT6以上推奨 | |
| DVI-Dケーブル長 | 5m以下 (別売) | |
| DVI端子 | DVI-Iメス×1 (入力) | DVI-Iメス×1 (出力) |
| LINKケーブル端子 | RJ45（シールド対応）×1 | |
| 電 源 | DC5V (電源アダプター付属) | |
| 消費電力 | 最大3.0W | 最大6.0W |
| 外形寸法 | 49(W) x 25(H) x 92(D) mm | |
| 質 量 | 130g | 140g |
| 動作温湿度範囲 | 温度：0∼55℃ 湿度：5∼95%RH(結露不可) | |
| 付属品 | 電源アダプター(入力：AC100∼240V 出力：DC5V) ×2 取扱説明書、固定ネジ+アンカー ×4セット |
|
※CAT6ケーブル以上の使用を推奨いたします。

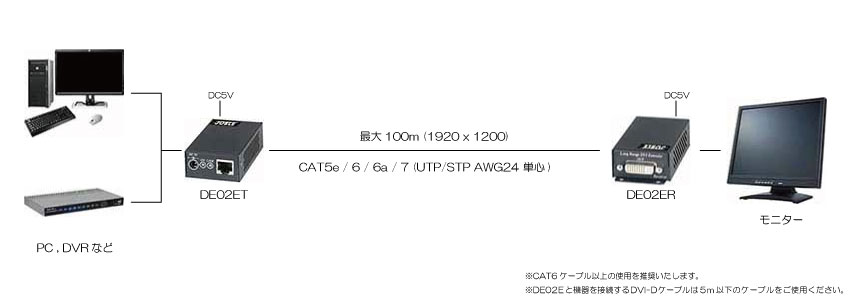

【接続例】
接続例はクリックして拡大できます。
