【JMS-N1009-UT】
4K出力/H.265対応 9ch小型NVR
JMS-N1009-UTは小型･軽量・低消費電力で
ネットワークカメラ9台の映像を記録することがでる
ネットワークビデオレコーダーです。
CMSソフトウエアによる中央監視システムに対応しています。
【梱包数量】
JMS-N1009-UT x1
電源アダプター付属
【特徴】
- 超小型筐体
- 最大2枚のHDD搭載可能
- 9カメラ映像を記録
- ONVIF/RTSP対応
- 分割画面で高精細表示
- Webブラウザ・モバイル端末
- CMSソフトウエア
- H.265圧縮対応
- 静音仕様
80(W)x120(H)x80(D)mmの超小型筐体で、とても狭い場所でも設置箇所を選びません。
モニターの裏などに設置した場合でも邪魔になりません。
コンパクトな筐体の中に最大2枚の2.5インチHDDを搭載することができます。
HDDは最大2TBまで対応しており、合計で4TBまで搭載することができます。
入力可能なネットワークカメラ台数は最大9台となり、
9台の映像表示/録画/配信を同時に行うことができます。
ONVIF、RTSPに対応したネットワークカメラを接続することができます。
製造メーカーに関係なく様々なカメラを1台のレコーダーに入力することができます。
4K映像出力(3840×2160)に対応しており、最大4台のカメラ映像を1080pの解像度で分割表示することができ、
4K対応の大型モニターで映像表示を行った場合でも各映像を鮮明に表示することができます。
パソコンのWebブラウザ、iOS/Android端末でのライブ映像表示に対応。
ライブ映像の表示だけでなく、再生やバックアップ、レコーダーの設定を行うことができます。
CMSソフトウエアを導入することにより複数のレコーダーの映像をまとめて監視することができる
中央監視システムを構築することができます。
※CMSソフトウエアはオプション品となります。
映像圧縮方式はH.264とH.265(HEVC)に対応しております。
従来のレコーダーよりも長い期間映像を記録することができます。
搭載されているファンは回転数制御機能付きの静音ファンのため
動作音が非常に静かです。静かな室内などに設置することができます。
【仕様】
| 型番 | JMS-N1009-UT |
| ネットワーク映像入力 | 最大9映像 |
| データ帯域 | 最大90Mbps |
| デュアルストリーム | 対 応 |
| 表示 / 再生映像数 | 2映像(6MP以上)、8映像(30fps 1080p)、9映像(30fps720p以下) ※詳細は別表【ライブ表示/再生時における映像解像度と同時表示数】を参照 |
| 映像出力 | HDMI(タイプA) 1出力 音声対応 3840 x 2160 30Hz、1920 x 1080 60Hz、1920 x 1080 50Hz、1280 x 720 60Hz |
| 録画解像度 | 8MP / 6MP / 5MP / 4MP / 3MP / 1080p / UXGA / 720p / VGA / D1 / CIF / QCI ※カメラ設定に依存 |
| 映像圧縮方式 | H.265+ / H.265(HEVC) / H.264+ / H.264 |
| 音声圧縮方式 | G.711 / AAC / G.722 / G.726 |
| 音声サンプリングレート | 8kHz / 16kHz |
| 同時録画 | 最大9映像 (合計90Mbps以下) |
| ストレージ | 2.5型SATAハードディスク ×2台内蔵可能 |
| HDD最大容量 | 各最大2TB (合計4TB) |
| 録画トリガー | 手動 / スケジュール / 動体検知 / アラーム |
| スナップショット | 対 応 |
| 再生 | 動画再生 / 静止画再生 |
| バックアップ | USBメモリー / ネットワーク接続 (Webブラウザ) |
| ネットワークプロトコル | IPv4, HTTP, NTP, SMPTE, PPPoE, DDNS など |
| ネットワーク接続 | RJ45×1 100 / 1000M |
| USB端子 | USB2.0 ×2 |
| 電源電圧 | DC12V (電源アダプター付属) |
| 消費電力 | 最大6W (ハードディスク含まず) |
| 動作環境 | 温度：−10∼55℃ 湿度：10∼90%RH(結露不可) |
| 外形寸法 | 80(W) × 120(H) × 80(D)mm |
| 質量 | 約550g (本体のみ) |
| 付属品 | 電源アダプター、HDD取付ネジ×8、ドライバー(ケース/HDD組立用)、 ユーザーズマニュアル |
【録画時間の目安】 (1TBハードディスクを搭載した場合の録画可能日数)
| 各カメラの固定ビットレート設定 [kbps] | |||||||||||
| カメラ数 | 8192 | 4096 | 3072 | 2048 | 1536 | 1024 | 768 | 512 | 384 | 256 | 128 |
| 1 | 11日 | 22日 | 30日 | 45日 | 60日 | 90日 | 120日 | 180日 | 240日 | 360日 | 720日 |
| 2 | 5日 | 11日 | 15日 | 22日 | 30日 | 45日 | 60日 | 90日 | 120日 | 180日 | 360日 |
| 4 | 2日 | 5日 | 7日 | 11日 | 15日 | 22日 | 30日 | 45日 | 60日 | 90日 | 180日 |
| 6 | ー | 3日 | 5日 | 7日 | 10日 | 15日 | 20日 | 30日 | 40日 | 60日 | 120日 |
| 8 | ー | 2日 | 3日 | 5日 | 7日 | 11日 | 15日 | 22日 | 30日 | 45日 | 90日 |
| 9 | ー | 2日 | 3日 | 5日 | 6日 | 10日 | 13日 | 20日 | 26日 | 40日 | 80日 |
※映像の状態/解像度/フレームレートなどにより画質は大きく変化します。
カメラ側で最適なビットレートを確認してください。
※カメラのビットレート設定がVBR(可変ビットレート)の場合は値が固定されないため日数は計算できません。
カメラ側で平均的なビットレートを調べてから近い値を表に当てはめて日数を確認してください。
【ライブ表示/再生時における映像解像度と同時表示数】
| カメラ解像度 | 8M ピクセル | 6M ピクセル | 5M ピクセル | 4M ピクセル | 3M ピクセル | 2M ピクセル | 1.3M ピクセル |
| 同時表示/再生ch数 | 2 | 3 | 4 | 5 | 6 | 8 | 9 |
| 最大フレームレート | 30 | 20 | 20 | 30 | 30 | 30 | 30 |
【オプション】
| 製品概要 |
|---|
| JMS-CMS Central Management System (無料) JMSシリーズのネットワークカメラとNVRに対応したCMSソフトウエア 同一LAN上にあるネットワークカメラとNVRを検出し登録可能 【主な仕様】 ・対応映像数：最大64映像 ・対応OS：Windows Vista / 7 / 8 / 10 / Server2008 / Server2012 |
| Smart Tools JMSシリーズ用設定ツール (無料) JMSシリーズのネットワークカメラとNVRに対応したソフトウエア 同一LAN上にあるネットワークカメラとNVRを検出し登録可能 【主な仕様】 ・JMSシリーズカメラの設定、変更 ・JMSシリーズNVRの設定、変更 ・ディスク容量計算 |
【接続例】
画像はクリックして拡大できます。

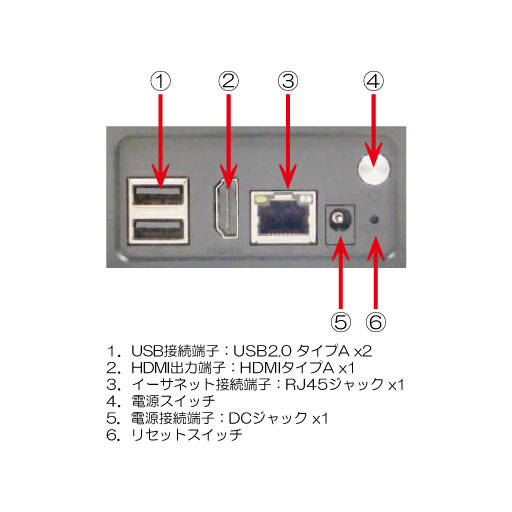

【各部詳細】

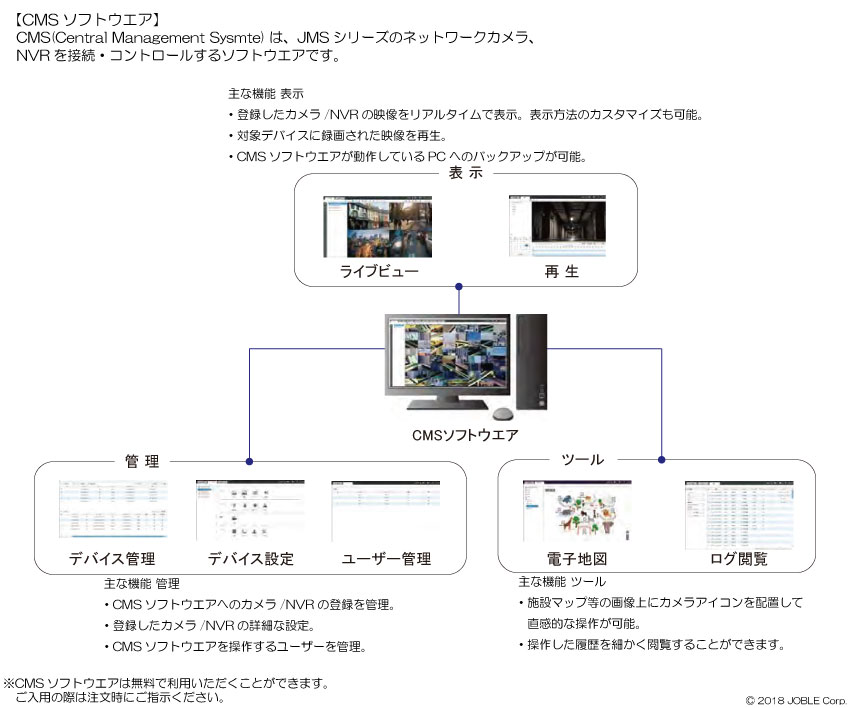

【CMSソフトウエア】

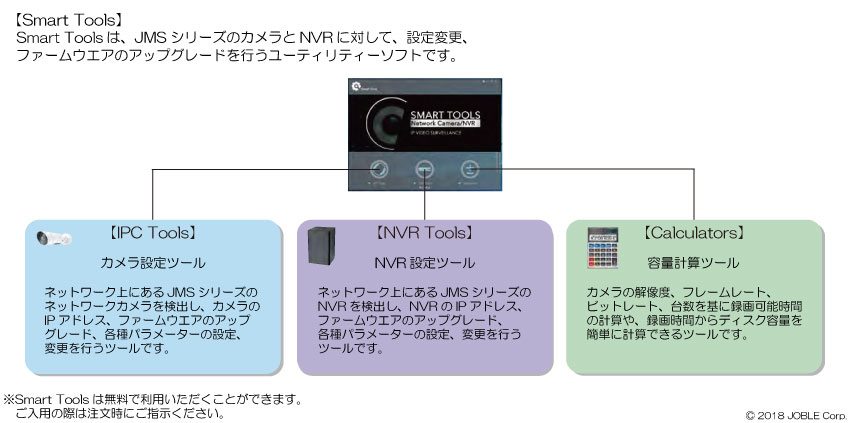

【Smart Tools】
