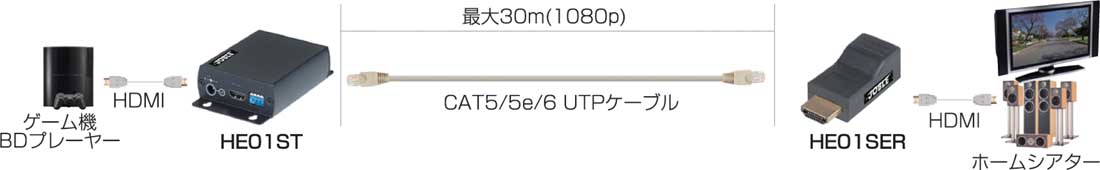

HE01SERはHE01STと組み合わせて使用するHDMI延長用パッシブ受信器です。
LANケーブル(CAT5e/6)1本を使用して、1080pで最大40m伝送が可能で
電源不要&非常にコンパクトな設計となっており、HDMI端子に直接接続することが可能です。
※HE01STは付属しておりません。
HDMI 1080pをLANケーブル1本で最大40m、720p,1080iでは最大60m伝送します。
※HDMI1.3対応
非常にコンパクトな筺体のため、ほかの端子を邪魔することなく本体をそのままHDMI端子へ接続することができます。
パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。
LANケーブルとの接続は、RJ45コネクターを使用。ワンタッチでケーブルの抜き差しができます。
使用するのは通常のLANケーブル。 HDMIケーブルと比べると細くて引き回しが簡単です。 既設配管の隙間やモニターアームに簡単に通線出来ます。 しかも、コネクタはLAN用コネクタ(RJ45)なので、現地でも簡単に取り付けられます。 配管に余裕があればコネクタを付けたままでも通線することが可能です。
LANケーブルは、ケーブルが安いことも魅力です。 高価なHDMIケーブルではなくLANケーブルを使って延長すればコストメリットがあります。
型 番 | HE01SER |
対応信号 | HDMI1.3 |
対応解像度 | 480i / 480p / 720p / 1080i / 1080p |
対応ケーブル | CAT5e/6 UTP ストレート結線 (4ペア AWG24 単心)※ |
信号帯域 | 最大2.25Gbps |
伝送距離 | 60m (480i / 480p / 720p / 1080i) 40m (1080p) |
HDMI端子 | HDMI Aタイプ プラグ×1 |
LINKケーブル端子 | LINK入力:RJ45ジャック×1 |
電 源 | 不 要 |
動作環境 | 温度:0~55℃ 湿度:最大95%RH(結露不可) |
外形寸法 | 24(W) x 22.2(H) x 57.5(D)mm |
質 量 | 20g |
付属品 | 取扱説明書 |
※HDCPに対応しておりません。
※※CAT6ケーブル以上の使用を推奨。(1080p 60Hz以上の映像を表示する場合は必ずCAT6以上のケーブルを使用してください。)
※送信器HE01STは付属しておりません。
別途お求めください。
