HKM01 HDMI・USB・音声・赤外線・RS232C CAT5e伝送器 | 株式会社JOBLE 製品情報
販売終了

【HKM01】

HDMI・USB・音声・赤外線・RS232C CAT5e伝送器

オープン価格

HKM01はHDMI信号とUSB2.0、ステレオ音声、赤外線リモコン信号、
RS232Cを1本のLANケーブル(CAT5e/6 UTP/STP 24AWG)を使用して
最大180mの延長を行う伝送器です。
コンピューターや録画機器などを離れた場所から
操作する場合に有効です。
【梱包数量】
HKM01T (映像信号出力機器側) ×1
HKM01R (モニター・操作側) ×1
電源アダプター付属

【特徴】

  • HDMI信号伝送
  • LANケーブル(CAT5e/6 UTP 24AWG)1本でHDMI信号を最大180m(CAT6ケーブル使用時)伝送します。
    対応解像度は最大1920×1200です。CAT5e使用時は150mとなります。
    ※CAT6以上の使用を推奨しております。

  • USB、RS232C、赤外線リモコン信号、ステレオ音声伝送
  • HDMI信号の他にUSB2.0 ×4、RS232C ×1、赤外線リモコン信号(双方向通信) ×1、ステレオ音声伝送 ×1を
    伝送することができます。
    USB接続はHID(キーボード/マウスなどの入力機器)と
    マスストレージ(USBメモリー、USBハードディスク等の記憶装置)に対応しております。
    赤外線リモコン信号を長距離延長できるため離れた場所から録画機器などを制御することが可能となります。
    ※USB接続はイメージングデバイス(USBカメラ、スキャナーなど)には対応しておりません。

  • RS232C通信
  • RS232Cの通信速度は固定となっております。(初期値:115,200bps)
    設定可能な通信速度は以下の通りとなります。
    対応通信速度:300/600/1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200bps
    ※パリティ、ストップビット、データビットは自動認識となります。

  • HDMIループ出力
  • HKM01T(映像信号出力機器側)はHDMI信号ループ出力を行うことができます。
    延長先だけでなく、映像出力機器側で出力映像の確認することができます。

  • 長距離伝送
  • HKM01Eの間にSR01(オプション)を使用することで伝送距離を最大240mまで延長することができます。(1台使用時)
    また、ギガビット通信に対応したイーサネットスイッチやリピーターを使用することによって
    伝送距離を延長すことができます。
    ※SR01以外の一般的なギガビット対応製品で中継する場合、LANケーブル長は使用機器によって変化します。

  • 配線が簡単
  • 使用するのは普通のLANケーブル。HDMIケーブルと比べると細くて引き回しが簡単です。
    既設配管の隙間やモニターアームに簡単に通線出来ます。
    しかも、コネクターはLAN用コネクター(RJ45)なので、現地でも簡単に取り付けられます。
    配管に余裕があればコネクターを付けたままでも通線することも可能です。
    一方、HDMIコネクターでは、配管を通すことは非常に困難です。
    現地で取り付けも現実的ではありません。

  • 設定不要
  • 設定スイッチも調整ボリュームも一切ありません。
    ケーブルを挿して、機器に繋いでそのまま使用できます。

【仕様】

 型 番 HKM01T (映像信号出力機器側) HKM01R (モニター・操作側)
 HDMI解像度 最大1920×1200/60Hz
 伝送距離 CAT5e:最大150m CAT6:最大180m
 対応信号 HDMI1.3 HDCP
 映像入力端子 HDMI TYPE A ×1
 映像出力端子 HDMI TYPE A ×1(ループ出力) HDMI TYPE A ×1
 USB接続端子 Bタイプ×1 Aタイプ×4
 RS232C信号 通信速度固定 初期値:115200bps
※パリティ、ストップビット、データビットは自動認識
※対応通信速度:300/600/1200/2400/4800/9600/19200/38400/57600/115200bps
 RS232C接続ケーブル
(PC-PC)
Dsub9 オス-メス ストレート (別売) Dsub9 メス-メス クロス (別売)
 RS232C接続端子 Dsub9メス×1
 音声接続端子 φ3.5mmステレオミニジャック 入力×1/出力×1
 赤外線信号出力端子 φ3.5mmステレオミニジャック×1(発光部接続)
 赤外線受光部 受信角度:水平±45度、垂直±30度
受信距離:最大5m(赤外線出力により変化)
 伝送ケーブル(接続端子) CAT5e/6 UTP/STP 単心 ストレート結線 (両端RJ45) ※CAT6を推奨
 電源電圧 DC5V (電源アダプター付属)
 消費電力 最大6.5W
 動作環境 温度:0 ~ 55℃  湿度:5 ~ 95%RH(結露不可)
 外形寸法 125(W)×30(H)×140(D)mm
 質 量 約380g
 付属品 取扱説明書、電源アダプター(入力:AC100-240V 出力:DC5V)×2、USBケーブル×1
赤外線発光ケーブル×2、固定ネジ+アンカー×8、ゴム足×8

※RS232Cを使用する場合は注文時に希望の通信速度をお伝えください。通信速度を設定して出荷させていただきます。
※イーサネットハブ等を使用して伝送距離を延長する場合、延長距離は使用する機器の仕様に従ってください。
※伝送距離は使用するケーブル・コネクターの品質、接続機器、設置環境などにより変化します。
 余裕を持った設計をお薦めします。
※使用できるUSBデバイスはキーボード/マウス類(HIDクラス)および
 USBメモリー/USBハードディスク類(マスストレージクラス)となります。
 USBカメラ、スキャナーなどは使用できません。

【オプション】

製品概要
SR01 LANリピーター
10/100/1000M対応LANリピーター
【主な仕様】
・最大伝送距離:240m(SR01の両端をそれぞれ120m) ・3台までの連結が可能(480m延長)
・10/100/1000M対応

【接続例】

接続例はクリックして拡大できます。

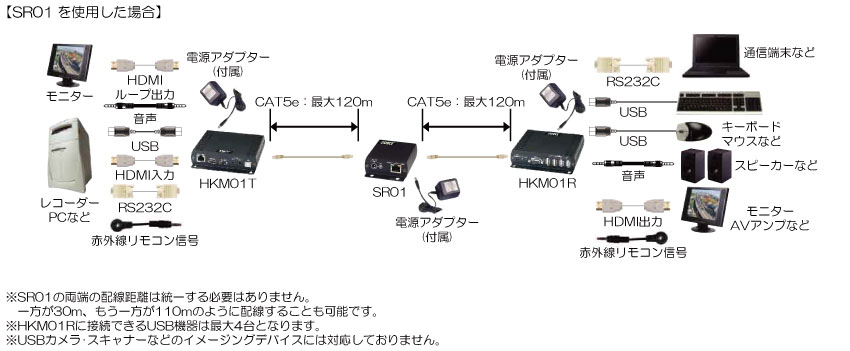

【SR01を使用した場合】
