【EX9510】 RS485リピーター (絶縁)

オープン価格

EX9510は、RS485シリアル信号を延長するリピーターです。
本器を中継することにより、1,200m以上の
通信を可能とし、接続ノード数を最大128台まで拡張することができます。
「自動ボーレートディテクター」機能により、自動的に通信速度の
切り替えを行うことができます。
また、回路が電気的に絶縁されているため、機器をサージやノイズから
保護します。

【特徴】

  • 絶縁耐圧DC3,000V
  • グランドループノイズやサージからホストコンピュータを保護します。

  • 115.2Kbpsの高速通信に対応
  • 1200bps~115.2Kbpsのシリアル通信信号に対応しているため、ほとんどの
    機器で利用できます。

  • 伝送距離1,200m
  • EX9510/9510Aごとに1,200mの延長が可能です。また、接続ノード数は
    最大128台まで拡張することが出来ます。

  • 幅広い電源入力に対応
  • DC+10V~+30Vの電源入力に対応。

  • -25~+75℃対応
  • 動作温度範囲-25~+75℃に対応。氷点下の屋外や冷凍室、高温となる車両や
    屋外収容箱、ボイラー室などに設置が可能です。

  • DINレールおよびパネルマウント対応
  • 標準でDINレール取付アダプターと、パネル取付用アダプターを付属。
    別途、取付金具などをご用意いただかなくても簡単に取付ができます。

【使用例】

  • 工場内やビル内でのコントロール信号の延長
  • セキュリティーシステムでの制御信号の延長

【仕様】

型 番 EX9510
対応信号 RS485 (2線)
半二重通信
伝送距離 両側最大 1,200m
(合計 2.400m)
通信速度 1200, 2400, 4800, 9600, 19200,
38400, 57600, 115200bps
※自動選択
絶縁耐圧 最大 DC3000V
接続端子 端子台ブロック
(ネジ式端子台 対応ワイヤー φ0.5 ~ 2.5mm)
電源電圧 DC10V ~ DC30V
※電源アダプターは付属しません。
消費電力 約0.7W
動作環境 温度:0 ~ 70℃
湿度:5 ~ 95%RH (結露不可)
保存温度範囲 -25 ~ 85℃
外形寸法 72(W)×26(H)×120(D)mm
※端子台含む
※取付ブラケット含まず
質 量 約120g
ケース素材 ABS樹脂
付属品 取扱説明書
DINレール取付ブラケット
板面取付ブラケット

※終端抵抗は内蔵されていません。 必要な場合は内部に増設するか端子台に取り付けてください。

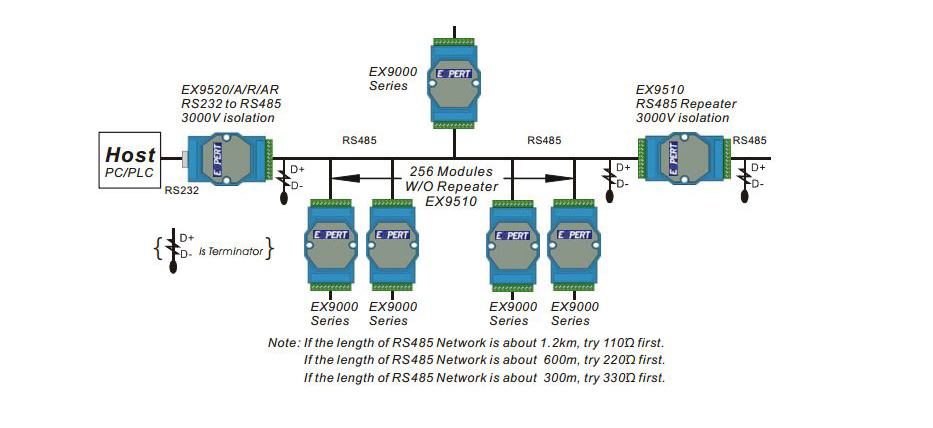

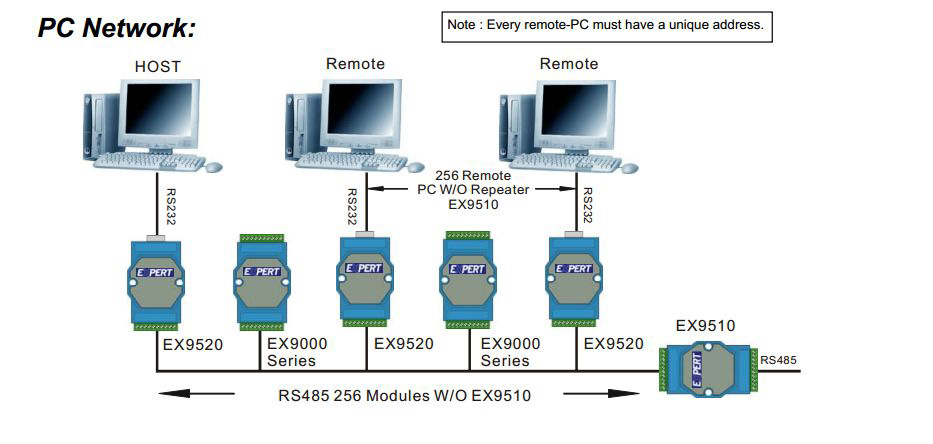

【接続例】

画像はクリックして拡大できます。

【関連資料】

画像をクリックして拡大できます。

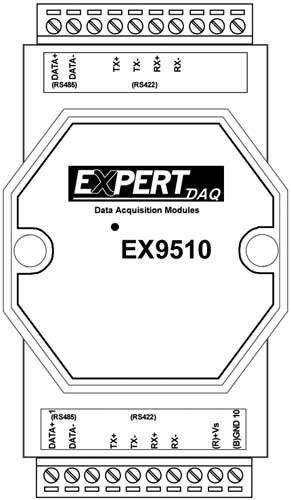

■ ピンアサイン

EX9510ピンアサイン

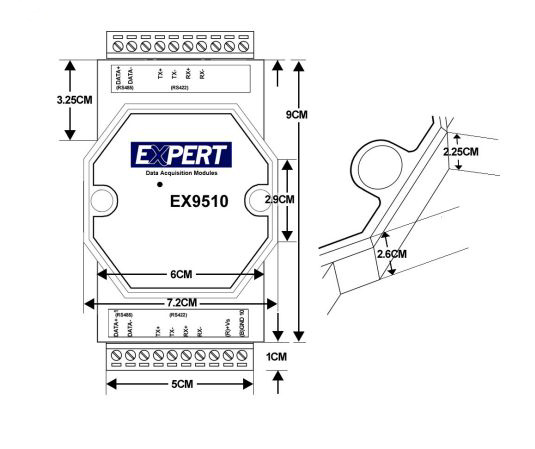

■ 外形寸法図

EX9510外形寸法図

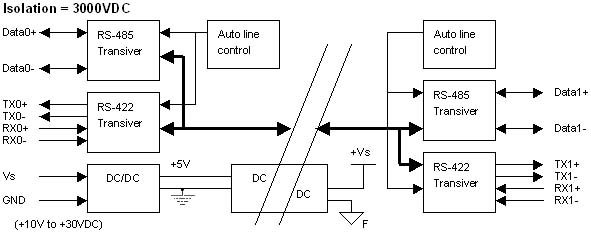

■ ブロック図

EX9510

EX9510ブロック図

■ ユーザーマニュアル(英語)
