シリアル/接点信号関連機器 > シリアル信号変換(EXPERTシリーズ) > EX9520 / EX9520A / EX9520R / EX9520AR
【EX9520】
RS232C⇔RS485コンバーター (絶縁：RS232C側)
【EX9520A】
RS232C⇔RS422/485コンバーター (絶縁：RS232C側)
【EX9520R】
RS232C⇔RS485コンバーター (絶縁：RS485側)
【EX9520AR】
RS232C⇔RS422/485コンバーター (絶縁：RS422/485側)
EX9520シリーズは、RS232CシリアルデータをRS422/485データに
変換するコンバーターです。
RS422の対応の有無、絶縁インターフェイスの違いにより4機種の
ラインナップがあります。
「自動ボーレートディテクター」機能により、自動的に通信速度の
切り替えを行うことができます。
【特徴】
- EX9520シリーズラインナップ
- 絶縁耐圧DC3,000V
- 115.2Kbpsの高速通信に対応
- 最大伝送距離3,600m
- 幅広い電源入力に対応
- -25～+75℃対応
- DINレールおよびパネルマウント対応

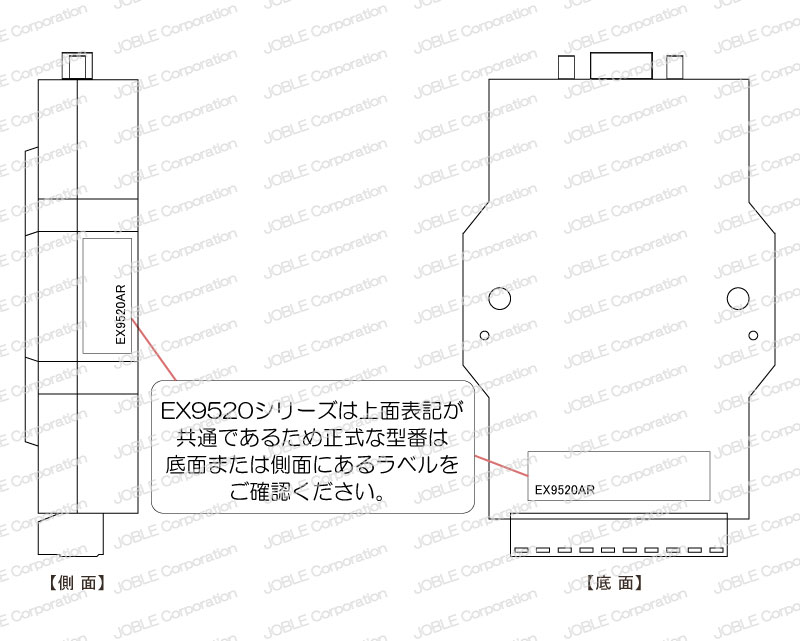

RS422の対応の有無、絶縁インターフェイスの違いにより4機種のラインナップがあります。
【Aタイプ】RS422対応

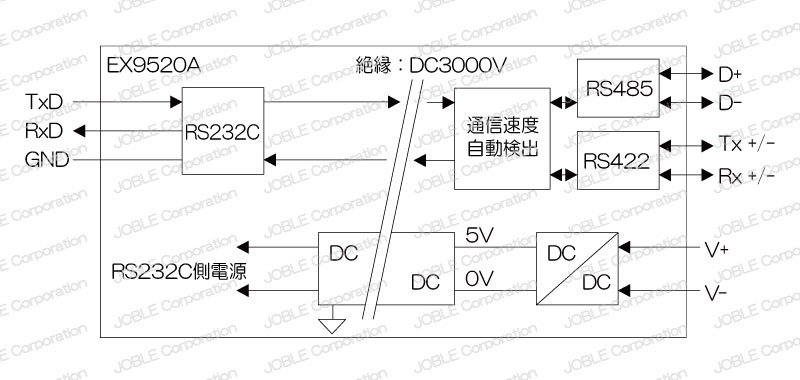

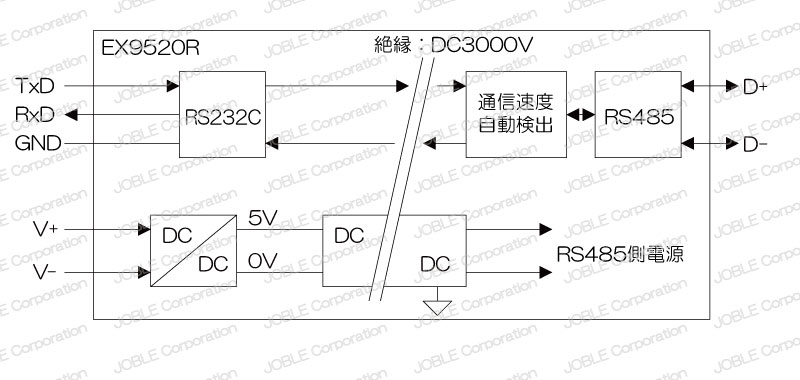

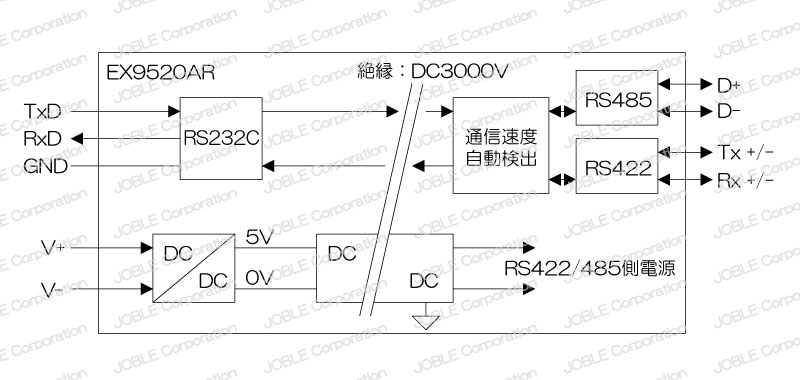

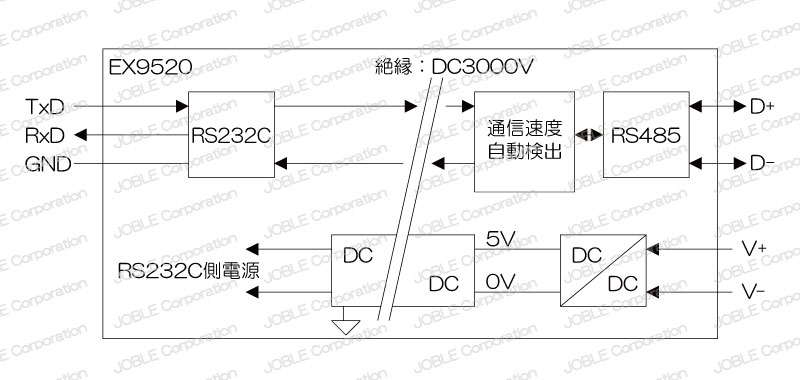

【Rタイプ】RS422/485側絶縁 (資料：ブロック図を参照)
※EX9520シリーズにPLC/PC側から電源を供給する場合にはRS422/485側が絶縁されている
EX9520RまたはEX9520ARを使用し、RS422/485ネットワーク側から電源を供給する場合には
RS232C側が絶縁されている、EX9520またはEX9520Aを使用します。
| RS422 | RS485 | 絶縁 | |
| EX9520 | － | ○ | RS232C側 |
| EX9520A | ○ | ○ | RS232C側 |
| EX9520R | － | ○ | RS485側 |
| EX9520AR | ○ | ○ | RS422/485側 |
グランドループノイズやサージからホストコンピュータを保護します。
300bps～115.2Kbpsのシリアル通信信号に対応しているため、ほとんどの
機器で利用できます。
通信速度9600bpsでは2.1km、4800bpsでは2.7km、2400bpsでは、最大3.6kmの
通信が可能です。
DC+10V～+30Vの電源入力に対応。幅広い電源電圧に対応しているため
本器用に新たに電源を用意していただく必要がありません。
動作温度範囲-25～+75℃に対応。氷点下の屋外や冷凍室、高温となる車両や
屋外収容箱、ボイラー室などに設置が可能です。
標準でDINレール取付アダプターと、パネル取付用アダプターを付属。
別途、取付金具などをご用意いただかなくても簡単に取付ができます。
【使用例】
- RS422/485を使用した通信システムに、PCやPLCを接続する時のインターフェイス変換に使用
【仕様】
| 型番 | EX9520 | EX9520A | EX9520R | EX9520AR |
| インターフェース | RS232C （TXD, RXD, GND) | |||
| RS485 | RS422/485（選択） | RS485 | RS422/485(選択） | |
| 絶縁回路 | RS232C側 | RS232C側 | RS485側 | RS422/485側 |
| 絶縁耐圧 | 3000V | |||
| 動作方式 | 2 線半二重(RS485) | 4線全二重(RS422) 4線半二重(RS422) 2線半二重(RS485) |
2 線半二重(RS485) | 4線全二重(RS422) 4線半二重(RS422) 2線半二重(RS485) |
| 通信モード | 非同期 | |||
| 通信速度 | 300, 600, 1200, 2400, 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2Kbps (自動切替対応) | |||
| 伝送距離 | 2400bps以下：3.6km 4800bps：2.7km 9600bps：2.1km 19.2Kbps以上：1.2km |
|||
| 最大モジュール数 | 同一ネットワーク内に最大256台 (リピーターは除く) | |||
| ケーブル接続端子 | RS232C：D-Sub9pin メス 電源、RS422/485：ネジ式端子台 (AWG #12～#22 (0.5～2.5mm)) |
|||
| 電源入力 | DC10～30V | |||
| 消費電力 | 最大 2.2W | |||
| 動作環境 | 温度：-25～+75℃(氷結不可) 湿度：5～95％(結露不可) | |||
| 質量 | 110g (取付アダプターは含まず) | |||
| 外形寸法 | 72.0(W) x 26.0(H) x 119.0(D)mm | |||
| 付属品 | 取扱説明書、DINレール取付アダプター、パネル取付アダプター | |||

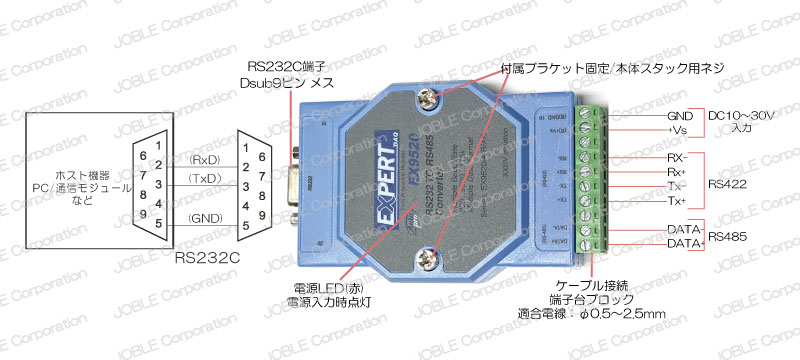

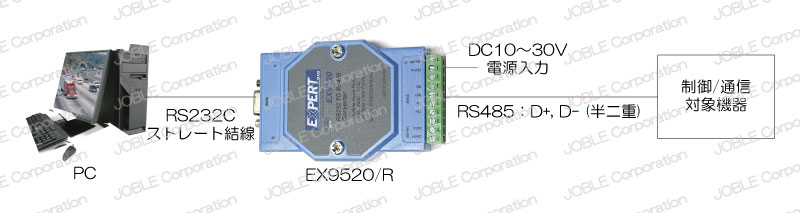

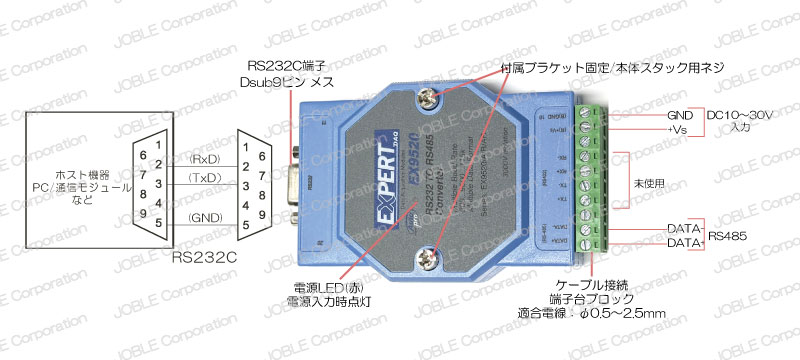

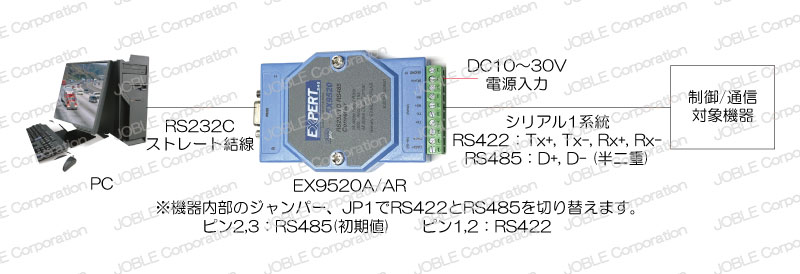

【接続例】
画像はクリックして拡大できます。
