【FastECoax7501】

PoE対応IP同軸伝送装置

オープン価格

FastECoax7501は、同軸ケーブル1本で最大180mのデータ、
電源伝送が可能なPoE対応IP同軸伝送装置です。※PoEはIEEE802.3af準拠
最大延長時でもそのまま100Mbps(双方向)通信が可能です。
また、屋外設置に関する制約がないので、屋外ボックス
への収容等、様々なシーンでご利用いただけます。
【梱包数量】
Head End(FastECoax7501H) x1
Camera Side(FastECoax7501C) x1

【後継機】
後継機は「PoE Plus同軸ケーブル伝送器 Mini-Power」となります。

【特徴】

  • 同軸ケーブル1本でPoEイーサネットを伝送
  • 5C-2V同軸ケーブル一本でPoE(IEEE802.3af)10/100BASE-Tイーサネットを
    最大180m伝送します。既設ケーブルを使用したり、CATケーブルでは届かない
    距離の伝送に最適です。

  • 100Mbps双方向フルスピード
  • 伝送速度は180m延長時でも100Mbps双方向通信が可能です。
    ネットワークカメラ端末との通信用だけでなく、基幹ネットワークなどの
    大容量データの通信用にもご利用いただけます。

  • 屋外設置可能
  • 本機は法規上の屋内設置に関する制約を受けません。屋外ボックス内
    などへの設置も問題ありません。

  • PoEまたは外部電源両対応
  • 機器への電源供給はPoE(IEEE802.3af)または、外部電源(DC12~48V)の
    双方に対応しています。PoEスイッチと接続する場合にはPoE受電、制御盤など
    に組み込んで使用する場合には外部電源と用途に応じて使い分けが可能です。

  • Camera Sideには電源不要
  • ネットワークカメラ側装置Camera Side (FastECoax7501C)への電源供給は、
    Head Endから行われるため、Camera Side側での電源供給工事は不要となります。

  • カメラ側機器への電源供給対応
  • Camera Sideに電源が不要なだけでなく、Camera Sideに接続した機器等への
    電源供給が可能です。給電方法はPoE給電(IEEE802.3af)または、電源出力端子
    から行います。オプションのPoEスプリッター(IP05S)や、電源出力にを使用して電源を分離し、
    機器に電源を供給できます。
    DC48V 0.5A電源を使用すると、最大で19Wの電源出力が可能です。
    ※PoE使用時には最大8.5W


【使用例】

  • PoE給電機器の長距離配線による設置
  • IPカメラなどを100m以上配線が必要な場所に設置する場合に便利です。(5C-2V 最大180m)

  • 既設アナログカメラからIPカメラへの置き換え
  • LANケーブル/電源を新規配線せずに既設の同軸ケーブルが使用できます。

  • 既設同軸ケーブルを利用したイーサネット接続
  • 建物間やフロア間のLAN接続に利用できます。

【仕様】

 型 番 FastECoax7501H(Head End) FastECoax7501C(Camera Side)
同軸接続 コネクター BNCメス 75Ω±3Ω
ケーブルと伝送距離 ※1 3C-2V/3C-FB (減衰率:30MHz 7.3dB/100m):120m
5C-2V/5C-FB (減衰率:30MHz 4.8dB/100m):180m
7C-2V/7C-FB (減衰率:30MHz 3.8dB/100m):220m
反射損失 25dB以上 (1MHz~200MHz)
通信速度 最大200Mbps(100Mbps 双方向 通信可能な全ケーブル長にて同様)
UTP接続 コネクター RJ45ジャック 8極8芯
LANケーブル CAT5以上UTP4ペア(3m以内) クロス/ストレート結線(Auto MDI/MDIX対応)
通信規格 10BASE-T / 100BASE-TX(full/half duplex)
電源入力 PoE接続 PoE(IEEE802.3af)準拠 DC48V
外部電源入力 DC24∼48V DCジャック φ2.1×5.5mm ※2
電源出力 PoE接続 PoE準拠 (IEEE 802.3af) 最大8.5W 
外部電源出力 出力電圧:入力電圧の約-2V
DCジャック φ2.1×5.5mm
消費電力 約2W
動作環境 温度:0∼50℃  湿度:最大85%RH (結露不可)
保存温度範囲 -20∼70℃
外形寸法 38.5(W)×30(H)×87(D)mm (取付金具除く)
質 量 約80g
材 質 アルミニウム
付属品 取扱説明書、固定金具×4(2組)、固定ネジ×4(2組)
※1:伝送距離はサンプルケーブルによる実験からの計算値であり、同規格のケーブルにおける実行値を保証するものではありません。
※2:PoE機器を接続する場合はDC48V 0.5A以上の電源を接続してください。

同軸ケーブルの種類と減衰率 最大配線距離 最大供給電力
PoE給電の場合 外部電源の場合
(DC48V 0.5A)
7C-2V (3.6dB/100m)
225m 8.5W 19W
5C-2V (4.7dB/100m) 180m 8.5W 19W
3C-2V (8dB/100m) 125m 8.5W 19W

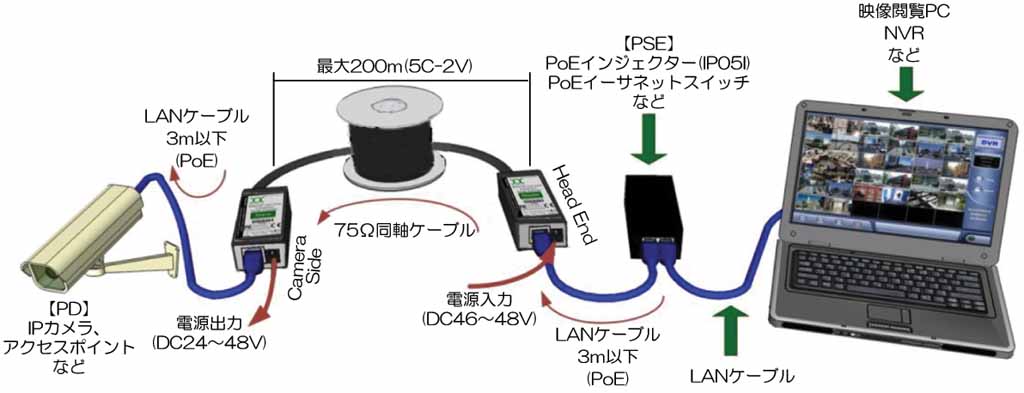

【接続例】

接続例はクリックして拡大できます。

※FastECoax7501と接続機器の間のLANケーブルは3m以下で接続してください。


【カタログ】

    カタログ(PDF)

【関連製品】

FastECoax7501と組み合わせて使用するオプション機器
製品画像 製品概要
NO IMAGE
ACアダプター (AC100V (50/60Hz)入力 DC24V 1.0A出力)

PoEスイッチから給電を行わない場合に使用します。
※詳細はお問い合わせください

NO IMAGE
ACアダプター (AC100V (50/60Hz)入力 DC48V 0.5A出力)

PoEスイッチから給電を行わない場合に使用します。
※詳細はお問い合わせください

IP05
IP05 PoEインジェクター/スプリッター
PoEインジェクター(IP05I)とPoEスプリッター(IP05S)のセット
10/100/1000BASE対応
PoE(IEEE802.3af)対応
IP05
IP05I PoEインジェクター
通常のスイッチングHUBに接続したPoE対応IPカメラなどを使用するための装置
10/100/1000BASE対応
PoE(IEEE802.3af)対応
IP05
IP05S PoEスプリッター
IP05IなどのPoEインジェクターやPoE対応スイッチングHUBから供給されるPoE電源を分離してPoE非対応機器に供給するための装置
機器に供給できる電源は、DC5V(最大2A)とDC12V(最大1A)を選択が可能
10/100/1000BASE対応
PoE(IEEE802.3af)対応
PC1A
PC1A AC/DC → DC12V 1000mA変換器
入力電圧:AC18~26V DC18~28V
PC1A-5V
PC1A-5V AC/DC → DC5V 1000mA変換器
入力電圧:AC8~26V DC8~28V
PC500
PC500 AC/DC→DC12V 500mA変換器
入力電圧:AC15~26V DC15~28V
PC500-5V
PC500-5V AC/DC → DC5V 500mA変換器
入力電圧:AC8~26V DC8~28V

その他のPoE対応機器

製品画像 製品概要
IP02P
IP02P PoE対応 10/100BASE-T 同軸ケーブルIP長距離伝送器
1本の同軸ケーブル(5C-2V)でイーサネット信号を180m伝送
PoE(IEEE802.3af)対応機器への電源供給が可能
スプリッター機能を搭載しておりPoE非対応機器への電源供給も可能
PoE(IEEE802.3af)で動作。(IP02PTに直接DC48Vを入力しても使用可能)
10/100BASE対応
IP04
IP04 PoE受給電リピーター
2本のLANケーブル(CAT5e/6 UTP 24AWG)でイーサネット信号を最大240m延長
IP04の両端をそれぞれ最大120mずつ延長(計240m)
電源不要(PoEインジェクターやPoEスイッチからPoE受電により動作)
PoE(IEEE802.3af)対応機器への電源供給が可能
10/100/1000BASE対応
IP06
IP06 PoE+インジェクター/スプリッター
PoEインジェクター(IP06I)とPoEスプリッター(IP06S)のセット
10/100/1000BASE対応
PoE+(IEEE802.3at)対応
IP06
IP06I PoE+インジェクター
通常のスイッチングHUBに接続したPoE対応IPカメラなどを使用するための装置
10/100/1000BASE対応
PoE+(IEEE802.3at)対応
IP06
IP06S PoE+スプリッター
IP06IなどのPoEインジェクターやPoE対応スイッチングHUBから供給されるPoE電源を分離してPoE非対応機器に供給するための装置
機器に供給できる電源は、DC5V(最大3.6A)とDC12V(最大1.8A)を選択が可能
10/100/1000BASE対応
PoE+(IEEE802.3at)対応
EP01
EP01 簡易PoE電源伝送アダプター
PoEに対応していない機器に、LANケーブルの空き線を使用して電源を供給
機器に供給する電源アダプターは別途必要
10/100BASE対応
※PoE規格(IEEE802.3af/at)とは異なる方式のため、PoE対応機器は使用出来ません。

その他のIPネットワーク関連機器

製品画像 製品概要
IP01
IP01 同軸ケーブルIP伝送器
1本の同軸ケーブル(5C-2V)でイーサネット信号を最大200m延長
小型で電源不要のパッシブタイプ
10BASE-T対応
IP01H
IP01H10BASE-T(BNC)×4 ⇔ 10/100BASE-T接続ハブ
IP01を最大4台接続可能なイーサネットスイッチ
IP01と同軸ケーブル(5C-2V)を使用して接続し10BASE-Tで最大200m延長
NVR/PC側はRJ45接続で、10BASE-T/100BASE-TXで通信
IP01K
IP01KIPカメラ4台用同軸ケーブル延長接続キット
IP01×4個とIP01H×1個(電源アダプター付属)のセット商品
IP02
IP02 10/100BASE-T 同軸ケーブルIP長距離伝送器
1本の同軸ケーブル(5C-2V)で10/100BASE-Tの信号を最大1,800m長距離延長
10/100BASE対応 (実行速度:約50Mbps(300m以内)、約20Mbps(1,800m)
IP03
IP03 LANケーブルIP長距離伝送器
1本のLANケーブル(CAT5/5e/6 UTP 24AWG)でイーサネット信号を最大1,200m長距離延長
10/100BASE対応 (実行速度:約50Mbps(300m以内)、約20Mbps(1,200m)
IP04
IP04 PoE受給電リピーター
2本のLANケーブル(CAT5e/6 UTP 24AWG)でイーサネット信号を最大240m延長
IP04の両端をそれぞれ最大120mずつ延長(計240m)
電源不要(PoEインジェクターやPoEスイッチからPoE受電により動作)
PoE(IEEE802.3af)対応機器への電源供給が可能
10/100/1000BASE対応
FastECoax7501
FastECoax7501 PoE対応IP同軸伝送装置
1本の同軸ケーブル(5C-2V)でイーサネット信号を180m伝送
PoE(IEEE802.3af)対応機器への電源供給が可能
電源はNVR/PC側のマスター機に供給すれば、IPカメラとカメラ側に設置するスレーブ機に電源を供給
10/100BASEに対応。180m延長しても通信速度が落ちる事はありません

イーサネット機器用サージプロテクター

製品画像 型番 製品概要
SP006 SP006 LANケーブル用サージプロテクター RJ45接続
SP006p SP006P-K PoE対応LANケーブル用サージプロテクター
SP016N SP016N 16チャンネル LAN配線用 サージプロテクター
SP016P SP016P 16チャンネル PoE対応LAN配線用 サージプロテクター
