IP01H 10BASE-T(BNC)×4 ⇔ 10/100BASE-T接続ハブ | 株式会社JOBLE 製品情報

【IP01H】

10BASE-T(BNC)×4 ⇔ 10/100BASE-T接続ハブ

オープン価格

IP01HはIP01専用のイーサネットスイッチです。
最大4系統のIP01を接続し、同軸ケーブル(5C-2V/5C-FB)で
最大200mの伝送が可能です。
既設のアナログカメラをIPカメラに置き換える場合や、
100mを超えるイーサネット配線を行う場合などにご利用いただけます。
IP01側は10BASE-T、PCやNVRなどのネットワーク側は
10/100BASEで通信を行います。

【梱包数】
IP01H x1
電源アダプター x1

【特徴】

  • IP01で伝送した4台のIPカメラ映像を集約
  • 4台のIP01で同軸ケーブルに変換したIPデータを本器1台に集約し、
    4台分の信号データを、PCやネットワークビデオレコーダー(NVR)に直接接続できます。

  • 10BASE-T/100BASE-TX(IEEE802.3/802.3u)対応
  • PC・ネットワークビデオレコーダー(NVR)側は10BASE-Tおよび100BASE-TXに対応しているため、
    メガピクセルカメラや、複数の監視場所への伝送にも対応可能です。
    ※IP01側は10BASE-Tとなります。1カメラあたりの通信速度が10BASE-Tの性能を超えないようにご注意ください

  • RJ45接続
  • PC・ネットワークビデオレコーダ(NVR)側コネクターはRJ45なので、
    通常のLANケーブルがそのまま接続出来ます。(IP01側はBNCコネクター)

  • LEDインジケーター付き
  • Link/Activeおよび電源の状態を表示するLEDインジケーターを
    本体の前面に装備しているので、機器の通電や通信状態を一目で把握することができます。

  • Auto MDI/MDI-X対応
  • RJ45コネクタ側は、Auto MDI/MDI-Xに対応しています。
    クロスケーブル/ストレートケーブルを自動的に認識して通信を行うことができます。

【使用例】

  • 既設の同軸ケーブルでLAN接続を行いたい場合
  • 複数の同軸LAN配線を10/100BASEのLANに接続したい場合

【仕様】

型 番 IP01H
対応ケーブル 同軸ケーブル側:5C-2V/5C-FB (BNC両端75Ω オス端子)
イーサネット側:CAT5/5e/6 UTP (AWG24 単心 Auto MDI/MDI-X対応)
ケーブル接続端子 同軸ケーブル側:BNCメス x4
イーサネット側:RJ45 x1
伝送距離 最大200m
対応イーサネット規格 同軸ケーブル側:10BASE-T
イーサネット側:10BASE-T / 100BASE-TX
ネットワーク機器側ケーブル長 最大100m
電源入力 DC5V (電源アダプター付属)
消費電力 2.5W
動作環境 温度:-10~45℃   湿度:最大95%RH(結露不可)
外形寸法 125(W) x 30(H) x 121(D)mm
質 量 370g
付属品 取扱説明書、電源アダプター(入力:AC100V(50/60Hz) 出力:DC5V 1A)×1、
固定用ネジ+アンカー×4セット、75Ωターミネーター(BNC)×3
滑り止めゴム足×4

※IP01とイーサネット機器を接続するLANケーブルは5m以内で配線してください。

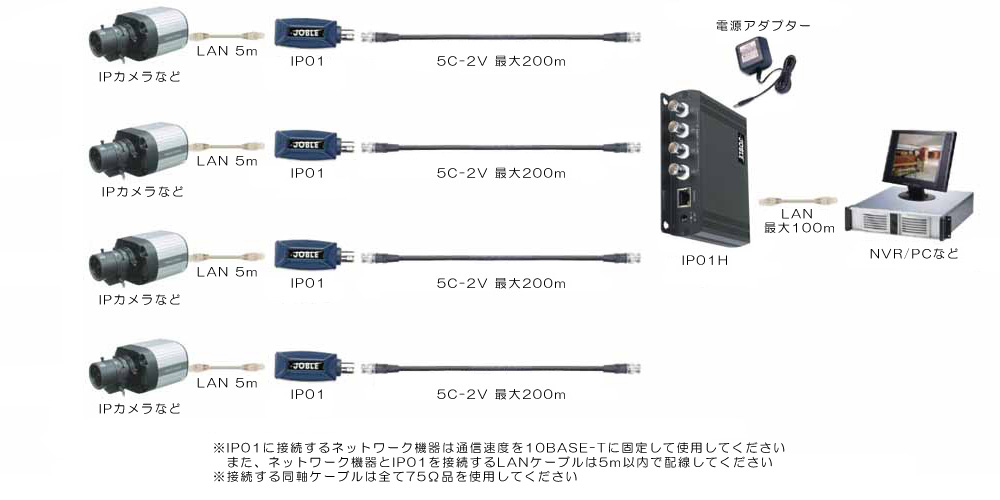

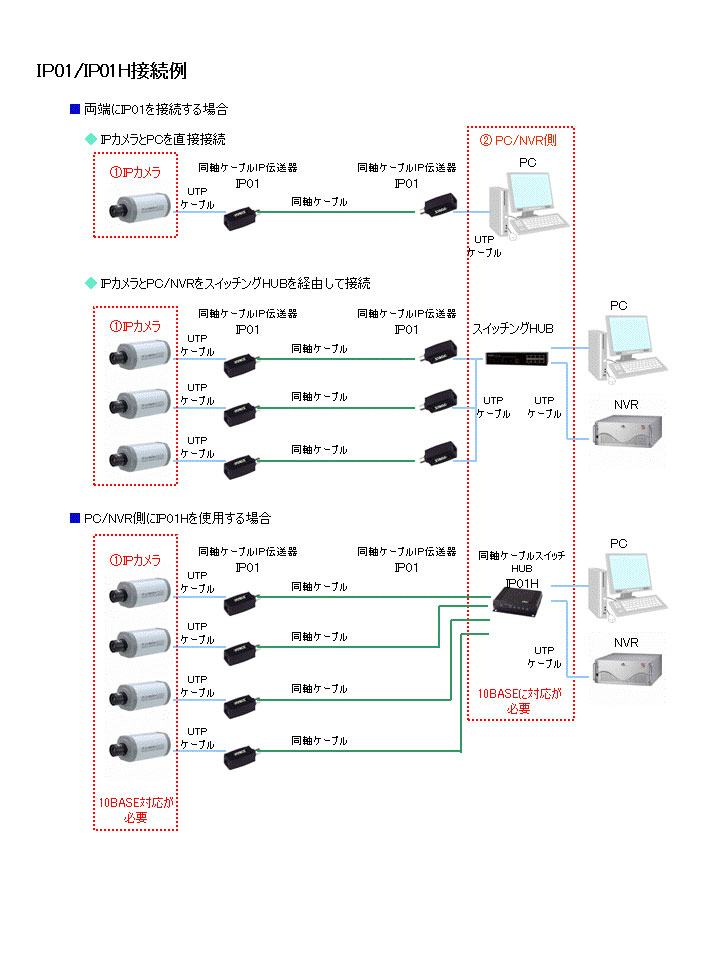

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)

【関連製品】

IP01Hと組み合わせて使用する同軸ケーブルIP伝送器

製品画像 製品概要
IP01
IP01 同軸ケーブルIP伝送器
1本の同軸ケーブル(5C-2V)でイーサネット信号を最大200m延長
小型で電源不要のパッシブタイプ
10BASE-T対応

IP01とIP01Hのセット製品

製品画像 製品概要
IP01K
IP01KIPカメラ4台用同軸ケーブル延長接続キット
IP01×4個とIP01H×1個(電源アダプター付属)のセット商品

他のIPネットワーク伝送機器

製品画像 製品概要
IP02
IP02 10/100BASE-T 同軸ケーブルIP長距離伝送器
1本の同軸ケーブル(5C-2V)で10/100BASE-Tの信号を最大1,800m長距離延長
10/100BASE対応 (実行速度:約50Mbps(300m以内)、約20Mbps(1,800m)
IP03
IP03 LANケーブルIP長距離伝送器
1本のLANケーブル(CAT5/5e/6 UTP 24AWG)でイーサネット信号を最大1,200m長距離延長
10/100BASE対応 (実行速度:約50Mbps(300m以内)、約20Mbps(1,200m)
IP04
IP04 PoE受給電リピーター
2本のLANケーブル(CAT5e/6 UTP 24AWG)でイーサネット信号を最大240m延長
IP04の両端をそれぞれ最大120mずつ延長(計240m)
電源不要(PoEインジェクターやPoEスイッチからPoE受電により動作)
PoE(IEEE802.3af)対応機器への電源供給が可能
10/100/1000BASE対応
FastECoax7501
FastECoax7501 PoE対応IP同軸伝送装置
1本の同軸ケーブル(5C-2V)でイーサネット信号を180m伝送
PoE(IEEE802.3af)対応機器への電源供給が可能
電源はNVR/PC側のマスター機に供給すれば、IPカメラとカメラ側に設置するスレーブ機に電源を供給
10/100BASEに対応。180m延長しても通信速度が落ちる事はありません

IP01で使用可能サージプロテクター

製品画像 型番 製品概要
SP006 SP006 LANケーブル用サージプロテクター RJ45接続
SP016N SP016N 16チャンネル LAN配線用 サージプロテクター
