IP01K IPカメラ4台用同軸ケーブル伝送 接続キット | 株式会社JOBLE 製品情報

【IP01K】

IPカメラ(10BASE-T接続)4台用同軸ケーブル延長 接続キット

オープン価格

「同軸ケーブルIP伝送器 IP01」4台と
「10BASE-T(BNC)×4 ⇔ 10/100BASE-T接続ハブ IP01H」1台の
セット製品となります。
【梱包数】
IP01 x4
IP01H x1
電源アダプター x1

【特徴】

  • イーサネットを同軸ケーブルで伝送
  • IPカメラやビデオサーバーなどのイーサネットを同軸ケーブルでIEEE802.3に準拠した10BASE-Tの信号を最大200m伝送(最大10Mbps)

  • 4系統まで接続可能なイーサネットスイッチ
  • IP01を最大4系統まで接続可能

  • 4台のIP信号を同軸伝送、10/100BASE-Tによる接続が可能
  • IEEE802.3およびIEEE802.3uに準拠し、10/100BASE-Tによる接続が可能

  • ご注意
  • IP01とネットワーク機器を接続するLANケーブルは1m以内で配線してください。

【使用例】

  • 既設の同軸ケーブルでLAN接続を行いたい場合
  • 複数の同軸LAN配線を10/100BASEのLANに接続したい場合

【仕様】

型 番 IP01K
製品構成 IP01 x4
IP01H x1
付属品 取扱説明書、電源アダプター(入力:AC100V(50/60Hz) 出力:DC5V 1A)×1、
固定用ネジ+アンカー×4セット、75Ωターミネーター(BNC)×3
滑り止めゴム足×4
型 番 IP01
対応ケーブル 同軸ケーブル側:5C-2V/5C-FB (BNC両端75Ω オス端子)
イーサネット側:CAT5/5e/6 UTP ストレート結線 (4ペア AWG24 単心)
ケーブル接続端子 同軸ケーブル側:BNCメス
イーサネット側:RJ45
対応イーサネット規格 10BASE-T (IEEE802.3)
伝送距離 最大200m
イーサネットケーブル長 最大5m
イーサネット接続 BNC:1系統
RJ45:1系統
インピーダンス 50Ω~dual 100Ω / 75Ω~dual 100Ω / 93Ω~dual 100Ω
クロストーク >30dB
電源入力 -
動作環境 温度:0~55℃   湿度:最大95%RH(結露不可)
外形寸法 69(W) x 22(H) x 25(D)mm
質 量 20g
型 番 IP01H
対応ケーブル 同軸ケーブル側:5C-2V/5C-FB (BNC両端75Ω オス端子)
イーサネット側:CAT5/5e/6 UTP 4ペア AWG24 単心(Auto MDI/MDI-X対応)
ケーブル接続端子 同軸ケーブル側:BNCメス x4
イーサネット側:RJ45 x1
伝送距離 最大200m
対応イーサネット規格 同軸ケーブル側:10BASE-T
イーサネット側:10BASE-T / 100BASE-TX
電源入力 DC5V (電源アダプター付属)
消費電力 2.5W
動作環境 温度:-10~45℃   湿度:最大95%RH(結露不可)
外形寸法 125(W) x 30(H) x 121(D)mm
質 量 370g

※IP01とイーサネット機器を接続するLANケーブルは1m以内で配線してください。

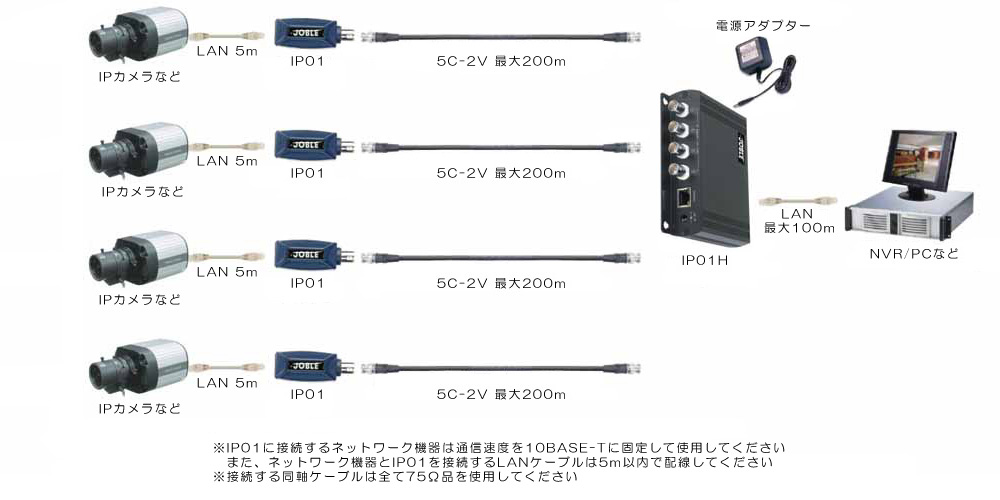

【接続例】

接続例はクリックして拡大できます。
