販売終了品

【IP02E】

同軸ケーブルIP中距離伝送器コンポジット映像伝送機能付

オープン価格

1本の同軸ケーブルでイーサネットと1系統のコンポジット映像信号を
最大500m伝送可能なイーサネット/コンポジット映像延長器です。
通信速度は10/100BASEに対応。
既設のアナログカメラ配線を使用してIPカメラの増設を行うことができます。
【梱包数量】
IP02ET x1
IP02ER x1
電源アダプター付属

【特徴】

イーサネット/コンポジット映像伝送

1本の同軸ケーブル(5C-2V)を使用してイーサネットと1系統のコンポジット映像を最大500m伝送します。
既設アナログカメラ配線を使用してIPカメラの増設を行うことができます。

10/100BASE-T対応

イーサネット通信は10/100BASE-Tに対応しております。
最大通信速度：36Mbps

【使用例】

同軸ケーブルを使用したイーサネットの延長
既設のアナログカメラ配線を使用したIPカメラの増設

【仕様】

型番	IP02ET	IP02ER
イーサネット接続端子	RJ45ジャック ×1
映像入出力端子	BNCメス ×1 (1Vp-p 75Ω)
リンクケーブル端子	BNCメス ×1 (75Ω)
通信速度設定	ディップスイッチ
イーサネット接続	10/100Mbps
通信速度	上り最大36Mbps、下り最大11Mbps	上り最大11Mbps、下り最大36Mbps
伝送距離(5C-2V)	最大500m
電源	5V (付属電源アダプター)
消費電力	最大2.75W
外形寸法	49.2(W)x25.2(H)x112.5(D)mm
質量	140g
動作温湿度範囲	温度：0∼55℃ 湿度：5∼95%RH(結露不可)
付属品	取扱説明書、電源アダプター(入力：AC100V 出力：DC5V)×2、固定用ネジ+アンカー×4セット

※通信速度は長距離になるほど低下します。
※IP02ETとIP02ERの接続は75Ωの高品質な同軸ケーブルを使用してください。
　また、配線途中にノイズフィルターや避雷器、映像分配器など機器が接続されていないことを確認してください。
※イーサネット機器とIP02ET/IP02ERを接続するLANケーブルは両端TIA/EIA-568-B準拠のCAT5以上を使用して下さい。
※連結端子などを接続すると伝送可能距離が短く(通信速度が遅く)なる場合があります。

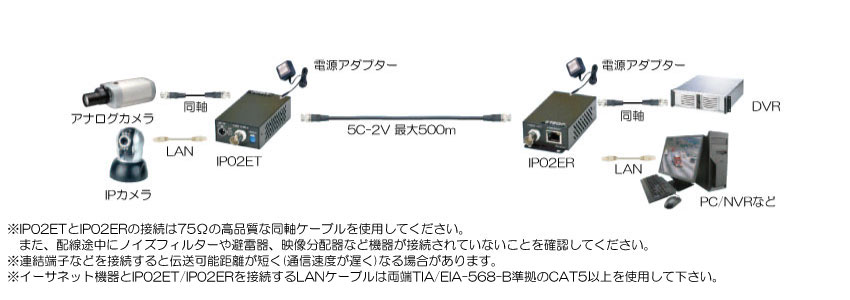

【接続例】

接続例はクリックして拡大できます。
