IP04 PoE受給電リピーター | 株式会社JOBLE 製品情報

【IP04】

PoE受給電リピーター

オープン価格

IP04は10/100/1000BASE-T対応PoE受給電イーサネットリピーターです。
PoE受電により動作しイーサネットを最大240m延長します
また、2台まで接続することができ、最大360m延長することができます。
PoE受電対応機器への電源供給が可能です。
※IP04はPoE受電にて動作します。
※IEEE802.3af対応
【梱包数】
IP04 x1

2013年5月1日仕様変更いたしました。

【特徴】

  • イーサネットを240m延長
  • 10/100BASE-Tのイーサネットを最大240m延長。
    IP04の両端を最大120mずつ合計240m延長することができます。
    またIP04を2台使用することで、360mまで延長することができます。
    両端の配線は120m以内ならばケーブル長をそろえる必要はありません。
    ※1000BASE-Tはケーブルの質によって通信距離が変わります。
      1000BASE-Tで接続される場合は、ケーブル長を短くするか品質の良いケーブルに変更してください。

  • 電源不要
  • IP04はIEEE802.3afに対応したPoEスイッチまたはPoEインジェクター等から電源を受電し動作するため
    電源の確保が出来ないところでも設置することができます。
    ジョブルではIP04に給電可能な機器として、PoEインジェクターIP05Iをご用意しています。

  • PoE対応機器への電源供給が可能
  • 接続するPoE対応機器に最大8.5Wの電源を供給することができます。
    ※IP04を1台使用した際の供給電力となります。2台使用時の供給電力は最大4.2Wとなります

  • 10/100/1000BASE-Tに対応
  • ギガビットの伝送に対応。データ量が多い機器との接続も可能。
    ※1000BASE-Tによる伝送はCAT6ケーブルをご使用ください。

  • 設定不要
  • 設定は一切不要です。ケーブルを接続したらすぐに使用することができます。

    ※長距離伝送時にはケーブルの抵抗により供給可能な電力が減りますので受電側機器の消費電力に注意してください。

【使用例】

  • 屋外や天井内など、電源が取りずらい場所でのLANケーブル配線延長

【仕様】

型 番 IP04
PSE側端子 RJ45
PD側端子 RJ45
伝送距離 機器間最大120m 2台使用時:最大360m(120×3)
伝送ケーブル CAT5e/6 UTP4ペア AWG24 単心ケーブル
※1000Mbpsの場合はCAT6ケーブルを使用してください。
LED表示 電源(緑)、通信速度(黄、緑)
PoE受電 IEEE 802.3af
PoE給電 IEEE 802.3af TypeA(1,2,3,6ピン使用)
供給可能電力 IP04を1台使用時:最大8.5W
IP04を2台使用時:最大4.2W
電 源 PoE受電
消費電力 通信無し:1.1W
10Mbps : 1.44W
100/1000Mbps :1.92W
動作環境 温度:0~55℃   湿度:最大95%RH(結露不可)
外形寸法 67(W)×27(H)×110(D) mm
質 量 180g
付属品 取扱説明書、固定用ネジ+アンカー×4セット

【接続例】

接続例はクリックして拡大できます。

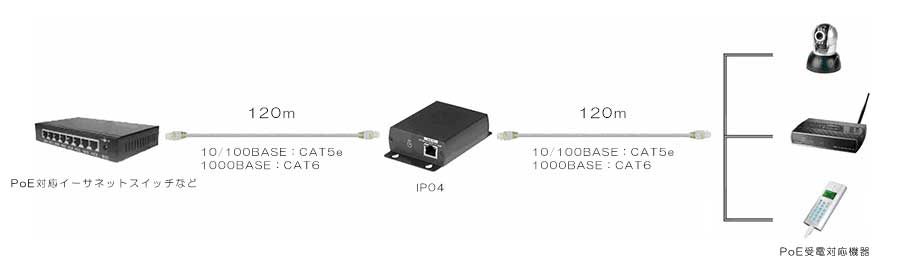

接続例1 IP04を1台使用

IP04接続例01

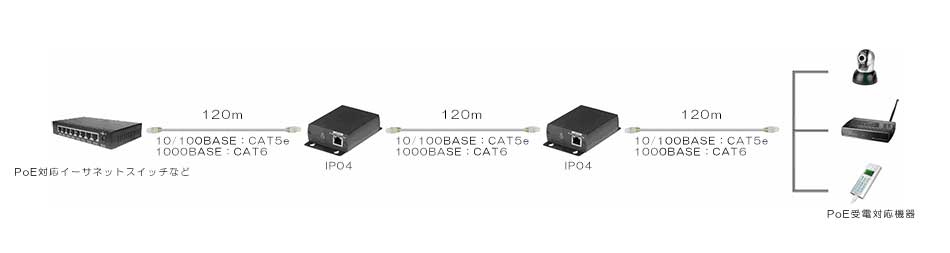

接続例2 IP04を2台使用

IP04接続例02
