販売終了品

【IP05H】

5ポートPoEイーサネットスイッチ

オープン価格

IP05Hは10/100/1000BASE-T対応5ポートPoEイーサネットスイッチです。
5ポートの内4ポートがPoE給電に対応。
1ポート最大16.4W、4ポート合計65W給電することができます。
※IEEE802.3af対応
【梱包数量】
IP05H x1

【特徴】

  • ギガビットイーサネット対応
  • 5ポート全て1000BASE-Tに対応しており、大量のデータ処理をすることができます。

  • PoE給電対応
  • 4ポートがPoE給電(IEEE802.3af)に対応。
    1ポート当たり15.4Wの給電を行います

  • AutoMDI/MDI-X 対応
  • 接続先のMDIかMDI-Xかを自動判別し、適切な方法で接続します。
    接続するポートの種類やケーブル(ストレート/クロス)の違いなどを考慮せず接続することができます。

  • 19インチラックマウント対応
  • オプションのラックマウントパネルTPN02を使用することによって 19インチラックマウント1UサイズにIP06Hを最大2台収納することができます。

【仕様】

型番 IP05H
イーサネットポート 10/100/1000BASE-T ×5
(内PoE給電対応ポート ×4)
ポート仕様 オートネゴシエーション, MDI/MDI-X自動認識
対応PoE規格 PoE (IEEE802.3af)
最大供給可能電力 16.4W (1ポートあたり)
65W (装置全体)
給電方式 オルタナティブA
ファン 有り
電源 AC100~240V 50/60Hz
消費電力 待機時:1.06W
動作時:最大4.3W (PoE給電分を除く)
動作環境 温度:0~55℃ 湿度:最大95%(結露不可)
外形寸法 167(W)×40(H)×96(D) mm
質量※ 約620g
付属品 取扱説明書、ACケーブル

【LED表示状態】

電源 LED (緑) 点灯 電源 ON
消灯 電源 OFF
LINK/ACT(黄) 点灯 リンク中 (10/100/1000BASE 接続)
消灯 リンク無し(10/100/1000BASE 接続無し)
点滅 通信中(10/100/1000BASE 通信)
PoE(緑) 点灯 PoE 給電中
消灯 PoE 給電無し

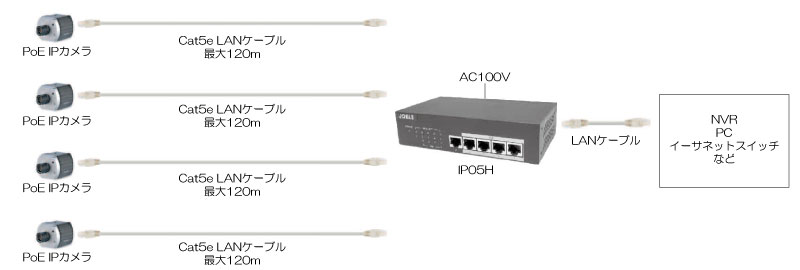

【接続例】

接続例はクリックして拡大できます。

・1台接続

IP05H接続例01
