IP06H 5ポートPoE Plusイーサネットスイッチ | 株式会社JOBLE 製品情報

【IP06H】

5ポートPoE Plusイーサネットスイッチ

オープン価格

ギガビットイーサネットに対応した5ポートPoE Plusイーサネットスイッチです。
5ポートの内4ポートがPoE Plus給電に対応。
1ポート最大30W、4ポート合計120W給電することができます。
※IEEE802.3at対応
【梱包数量】
IP06H x1

2014年5月8日仕様変更いたしました。

【特徴】

  • ギガビットイーサネット対応
  • 5ポート全て1000BASE-Tに対応しており、大量のデータ処理をすることができます。

  • PoE Plus給電対応
  • 4ポートがPoE Plus給電(IEEE802.3at)に対応。
    4ポート合計120Wの電源供給をすることができるため、4ポート全て30Wのフル給電することができます。

  • AutoMDI/MDI-X 対応
  • 接続先のMDIかMDI-Xかを自動判別し、適切な方法で接続します。
    接続するポートの種類やケーブル(ストレート/クロス)の違いなどを考慮せず接続することができます。

  • 19インチラックマウント対応
  • オプションのラックマウントパネルTPN02を使用することにより
    19インチラックマウント1UサイズにIP06Hを最大2台収納することができます。

【仕様】

型番 IP06H
イーサネットポート 10/100/1000BASE-T ×5
(内PoE Plus給電対応ポート ×4)
ポート仕様 オートネゴシエーション, MDI/MDI-X自動認識
対応PoE規格 PoE Plus (IEEE802.3at)
最大供給可能電力 30W (1ポートあたり)
120W (装置全体)
給電方式 オルタナティブA
ファン 有り
電源 AC100~240V 50/60Hz
消費電力 待機時:2.6W
動作時:最大6.3W (PoE給電分を除く)
動作環境 温度:0~55℃ 湿度:最大95%(結露不可)
外形寸法 187(W)×42(H)×142.1(D) mm
質量※ 約860g

【LED表示状態】

電源 LED (緑) 点灯 電源 ON
消灯 電源 OFF
LINK/ACT(黄) 点灯 リンク中 (10/100/1000BASE 接続)
消灯 リンク無し(10/100/1000BASE 接続無し)
点滅 通信中(10/100/1000BASE 通信)
PoE(緑) 点灯 PoE 給電中
消灯 PoE 給電無し
付属品 取扱説明書、ACケーブル

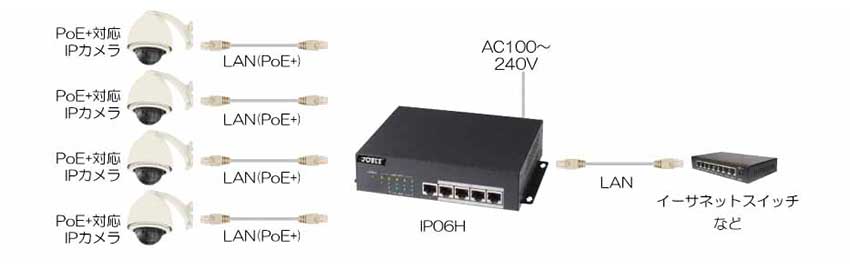

【接続例】

接続例はクリックして拡大できます。
