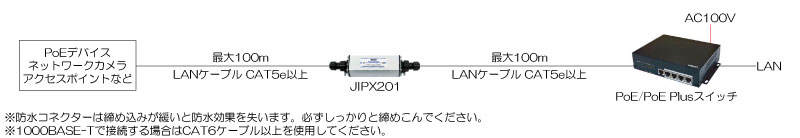

10/100/1000BASE-Tのイーサネットを延長します。
JIPX201の両端を最大100mずつ合計200m延長することができます。
また、JIPX201は4台まで連結することができ最大500mまで延長することができます。
※JIPX201両端の配線は100m以内ならばケーブル長を揃える必要はありません。
※1000BASE-Tで接続する場合はCAT6ケーブル以上を使用してください。
JIPX201は防塵防水タイプ(IP65)となっております。
RJ45接続部には防水コネクターを採用しており、屋外に設置する際に別途ボックスなどの
防水対策を行わずにそのまま設置することができます。
※防水コネクターは締め込みが緩いと防水効果を失います。必ずしっかりと締めこんでください。
PoE(IEEE 802.3af)またはPoE Plus(IEEE802.3at)スイッチやインジェクターを使用することにより
IPカメラなどのPoE機器に最大22Wの電力を供給できます。(JIPX201を1台使用時)
※供給可能電力は接続する機器により変動します。
詳細は仕様内【伝送距離と供給可能電力】をご参照ください。
JIPX201はPoE/PoE PlusスイッチまたはPoE/PoE Plusインジェクター等から電源を受電し動作するため
電源の確保が出来ないところでも設置することができます。
JIPX201を使用した場合も上り/下りで通信速度が変化することはありません。
複数台を連結した場合も通信速度に変化はありません。
高速通信で拠点間の大容量データ通信にも利用することができます。

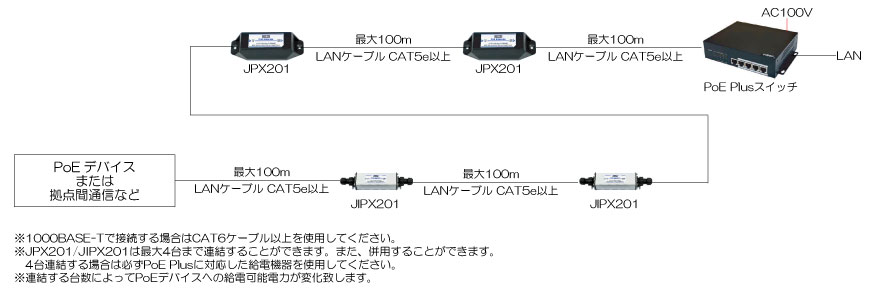

JIPX201と同じ性能で屋内設置タイプJPX201を別途ラインアップしております。
JIPX201とJPX201は組み合わせて使用することができるため配線ルートによって柔軟に対応することができます。
型番 | JIPX201 |
チャンネル数 | 1ch |
対応イーサネット規格 | 10BASE-T / 100BASE-TX / 1000BASE-T |
対応PoE規格 | IEEE 802.3af (PoE) / IEEE 802.3at (PoE Plus) |
電力伝送 | PoE入力:Alternative AまたはB PoE出力:Alternative A |
供給可能電力 | 最大22W (詳細は別表「伝送距離と供給可能電力」を参照してください。) |
伝送距離 | PoE入力側/出力側:各100m (接続機器までのLANケーブル長) |
連結数 | 最大4台 (詳細は別表「伝送距離と供給可能電力」を参照してください。) |
接続端子 | RJ45ジャック(防水) |
LANケーブル | CAT5e以上 UTP 24AWG |
固定方法 | 平面板へのねじ止め |
防塵防水規格 | IP65 |
電源 | PoE / PoE Plus受電 |
消費電力 | 約1.2W |
動作環境 | 温度:−40∼75℃ 湿度:最大90%RH(結露不可) |
保存環境 | 温度:−40∼75℃ 湿度:最大95%RH(結露不可) |
外形寸法 | 141(W)×33(H)×41(D)mm ※防水ナットを除く |
筐体材質 | アルミニウム |
質量 | 約130g |
付属品 | 取扱説明書、防水シール/ナット×2組 |
環境/安全対応 | RoHS、CE、FCC Class B |
※1000BASE-Tで接続する場合はCAT6ケーブル以上を使用してください。
※防水コネクターは締め込みが緩いと防水効果を失います。必ずしっかりと締めこんでください。
【伝送距離と供給可能電力】
PoEデバイス(PD) | PoEスイッチ/インジェクター(PSE) | |
IEEE 802.3af (PoE 最大15.4W) | IEEE 802.3at (PoE Plus 最大30W) | |
IEEE 802.3af 最大4W | 最大400m (3台連結) | 最大500m (4台連結) |
IEEE 802.3af 最大6W | 最大300m (2台連結) | 最大400m (3台連結) |
IEEE 802.3af 最大12W | 最大200m (1台) | 最大300m (2台連結) |
IEEE 802.3at 最大22W | − | 最大200m (1台) |
