【SW105】
5ポートPoE Plusカメラスイッチ
5ポートの内4ポートはPoE Plusに対応しております。
【特徴】
- PoE Plus対応
- 200m延長
- 長距離伝送時の電源供給
1ポートあたり最大30Wまでの電源供給をすることができるPoE Plus(IEEE802.3at)ポートを4ポート装備。
4ポート合計で75Wまで供給できます。
PTZカメラなどの消費電力が大きい機器を接続することができます。
CAT6ケーブルを使用した場合、200mまでの延長を行うことができます。
CAT6ケーブルを使用し200mの延長を行った場合、最大24Wの電源供給を行うことができます。
また、PoE同軸変換ケーブル「PEC-10」を5C-FBケーブル200mで使用した場合
最大24.5Wの電源供給を行うことができます。
【仕様】
| 型番 | SW105 |
| イーサネットポート | 10BASE-T/100BASE-TX ×5 (RJ45ジャック) ※1 (内PoE Plus給電対応ポート ×4) |
| ポート仕様 | オートネゴシエーション, MDI/MDI-X自動認識 |
| 対応PoE規格 | PoE (IEEE802.3af) |
| PoE Plus (IEEE802.3at) | |
| 最大給電可能電力 | 1ポートあたり：15.4W(IEEE802.3af) / 30W(IEEE802.3at 装置全体：75W ※2 |
| PoE給電優先度 | ポート1：優先度1 (最優先で給電) ポート2：優先度2 ポート3, 4：優先度3 (ポート1,2に給電した余り電力を給電) ※3 |
| 伝送距離 | 100Mモード：最大100m CAT5e以上 (10BASE-T / 100BASE-TX) 10Mモード：最大200m CAT6以上･5C-2V/5C-FB (10BASE-T) ※5C-2V/5C-FB同軸ケーブルを使用する場合は オプションのPEC-10が必要です。 |
| 給電方式 | オルタナティブB (タイプB) |
| 電 源 | DC24V (AC100～240V 50/60Hz入力 電源アダプター付属) |
| 消費電力 | 約3W (受電機器(PD)への給電分を除く) |
| 動作環境 | 温度：0～50℃ 湿度：0～80%(結露不可) |
| 外形寸法 | 132(W)×28.2(H)×152(D) mm |
| 質 量 | 約485g (電源アダプター、電源ケーブル含まず) |
※1 SW105のPoE接続ポートはネットワークポートとの通信のみ可能です。
PoEカメラ接続ポート間は直接の通信ができませんのでご注意ください。
※2 SW105は4ポート合計で最大75Wの出力が可能ですが、これはカメラの消費電力の他に間に接続した伝送器、
伝送時の減衰量を含みますのでご注意ください。また、出力合計が68Wを超えると「PoE MAX」のLEDが点灯します。
※3 ポート1/2で消費電力の変動があった場合はポート3/4における使用可能な電力が低下する場合があります。
【PoE同軸変換モジュール PEC-10仕様】
| 型番 | PEC-10 (Camera Side / Network Side 共通) |
| イーサネット接続 | 10BASE-T RJ45 プラグ×1 |
| 同軸ケーブル接続 | 75Ω同軸ケーブル BNC メス×1 |
| 対応 PoE 規格 | PoE (IEEE802.3af) PoEPlus (IEEE802.3at) |
| 最大供給可能電力 (5C-2V/5C-FB の場合) |
PoE (IEEE802.3af )：15.4W PoE Plus (IEEE802.3at)：24.5W |
| 対応 PoE スイッチ | SW105 |
| 給電方式 | オルタナティブ A (タイプ A) |
| 電 源 | 不要 (SW105 から受電) |
| 消費電力 | 無し (PoE 機器の消費電力は除く) |
| 動作環境 | 温度：0～50℃ 湿度：0～80% (結露不可) |
| 外形寸法 | 29.3(W)×21.3(H)×87.6(D) mm＋ケーブル 982.4mm |
| 質 量 | 約 80g |
※PEC-10は販売終了品となります。
※PEC-10はオフションとなるため、SW105には付属いたしておりません。

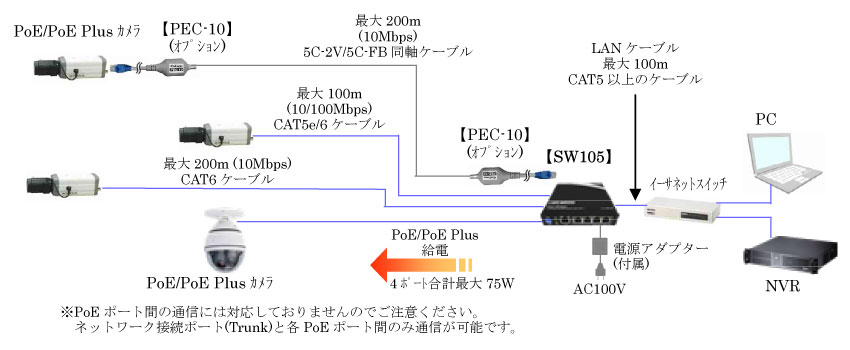

【接続例】
接続例はクリックして拡大できます。
※PEC-10は販売終了品となります。
