VAD-SD001E.M2.TRC VAD-SD001E.M2.TRC-40 2系統 10/100BASE-T 光送受信器 -40℃~80℃対応 | 株式会社ジョブル 製品情報
販売終了

【VAD-SD001E.M2.TRC】

2系統 10/100BASE-T 光送受信器

オープン価格

2系統のイーサネットをマルチモード光ファイバーケーブル2本を使用して
最大2km伝送します。
コンパクトサイズのためカメラハウジングやボックスの中に設置が可能です。
また、幅広い動作温度範囲に対応しており、環境の厳しい場所にも設置が
可能です。
VAD-SD001E.M2.TRC
単体での販売となっています。

【特徴】

  • 通信速度
  • 光ファイバーケーブル伝送では伝送距離が長距離になっても通信速度が落ちる事がありません。

  • 長距離伝送
  • イーサネット(10/100BASE-T)をマルチモード光ファイバーケーブル2本使用し最大2km伝送します。

  • コンパクトサイズ
  • 小型サイズなので、BOX内やラックの空きスペースなど
    様々な場所に設置することができます。

  • DC9~12V動作
  • 付属の電源アダプター(AC100V)またはDC9~12Vで動作。
    商用電源での運用はもちろん、カメラハウジング内に設置して
    カメラ電源を利用して運用することもできます。

  • ノイズ耐性
  • 光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
    動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
    また、光ファイバーケーブル自体からノイズを発生することもありません。
    医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。

  • 小さなスペースにも配線が可能
  • 光ファイバーケーブルの直径は3mm程度。
    既に配線がされている場所でも、多少のスペースがあれば配線が可能です。

【使用例】

  • 広大な敷地内での伝送システム
  • ノイズ発生源の多い施設での伝送システム
  • ノイズを発生させてはならない施設での伝送システム

【仕様】

型 番 VAD-SD001E.M2.TRC
伝送方式
デジタル
イーサ ネット
チャンネル数 / 方向
1  / ⇔
スタンダード
10/100BASE-TX
⇔100BASE-FX
通信速度
10/100Mbps
動作モード
全二重/半二重自動切替
信号誤り率
1×10-9
接続端子
RJ45ジャック
光ファイバー数
2
波 長
1310nm
送出出力
≧ -23.5dBm
受信感度
≦ -31dBm
リンクバジェット
22dB
伝送
距離
マルチモード
2km
シングルモード

光接続端子
SC
電源入力 DC9~12V
消費電力 4.56W
外形寸法
85(W) x 22.8(H) x 52.6(D)mm
質 量
80g
動作温度範囲
0~70℃
動作湿度範囲
0~95%RH (結露不可)
型番詳細
VAD-SD001E.M2.TRC
 ケース型送受信器
備 考
電源アダプター付属

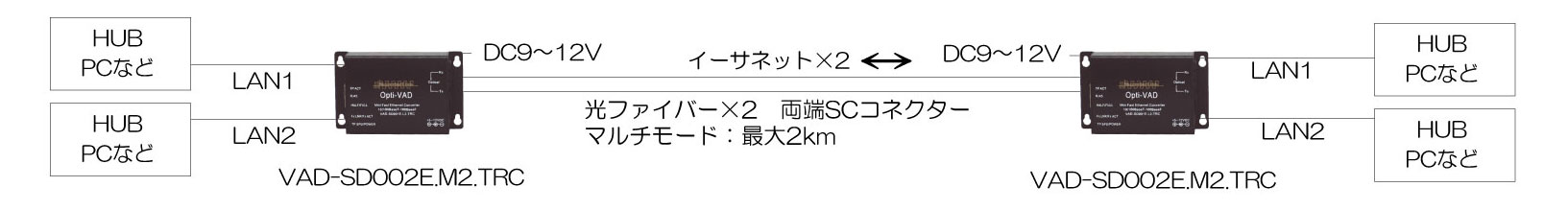

【接続例】

接続例はクリックして拡大できます。

【カタログ】

    カタログ(PDF)
