VDL4000 イーサネット・電源重畳伝送装置 | 株式会社JOBLE 製品情報

【VDL4000】

イーサネット・電源重畳伝送装置

オープン価格

VDL4000はイーサネットとIPカメラ電源を1本の同軸ケーブルに
重畳してIPカメラとCCTV機器を繋ぐ伝送装置です。
モニター側で電源を供給してカメラ側に送るため、
IPカメラ設置場所に電源が不要です。
【梱包数量】
VDL4000-L (ネットワーク側ユニット) x1
VDL4000-R (カメラ側ユニット) x1

【特徴】

  • イーサネット・カメラ電源を伝送
  • 同軸ケーブルを使用してイーサネットとIPカメラ電源を重畳伝送します。
    カメラ側ユニットと接続するIP機器に別途電源を用意する必要が無いため、
    従来設置が難しかった場所への設置が可能となります。
    イーサネットは10BASE-T/100BASE-TXに対応。カメラ側からの最大通信速度は28Mbps。

  • イーサネット長距離伝送
  • イーサネットを同軸ケーブルを使用し最大800mまで伝送。(5C-FBケーブル使用時)
    通常のLAN配線では不可能な長距離伝送ができます。

  • 高出力電源供給
  • VDL4000は最大DC12V 3Aまでの電源を供給することができます。
    PTZカメラや赤外線投光機内蔵カメラなど消費電力の高い機器を接続することができます。

    【伝送距離と供給電力】

    カメラ電源出力 最大リンクケーブル長
    3C-2V 5C-2V 5C-FB 7C-2V
    DC12V 3.0A 100m 200m 250m 250m
    DC12V 2.0A 140m 300m 450m 500m
    DC12V 1.0A 250m 600m 800m 800m

    ※ケーブルの品質、中継コネクターの有無などにより値は変化します。

  • コストダウン効果
  • 同軸ケーブル(5C-2Vなど)1本でイーサネット・電源を伝送することができるため
    作業費や材料費の削減を見込むことができます。

【使用例】

  • 消費電力の高いIP機器への接続
  • カメラ設置場所で電源の確保が不可能な場合
  • アナログカメラからIPカメラへ置換えるとき

【仕様】

型 番 VDL4000
伝送距離 最大800m※
カメラ側電源出力 DC12V±10% 最大3.0A※
対応イーサネット規格 10BASE-T、100BASE-TX
伝送速度 下り(カメラ→ネットワーク):最大28Mbps
上り(ネットワーク→カメラ):最大4Mbps
リンクケーブル 3C-2V以上 75Ω 同軸ケーブル (BNC)
イーサネットケーブル CAT5以上 (RJ45)
カメラ電源出力端子 DCジャック(φ2.1×5.5mm)
電源 DC28∼48V(電源アダプター付属)
消費電力 VDL4000-R(カメラ側ユニット)+VDL4000-L(ネットワーク側ユニット):3.5W
※接続するカメラなどの機器により合計の消費電力は変化します。
動作環境 VDL4000-L(ネットワーク側ユニット) 温度:-10∼40℃ 湿度:20∼90%RH(結露不可)
VDL4000-R(カメラ側ユニット) 温度:-10∼50℃ 湿度:20∼90%RH(結露不可)
外形寸法 84(W)×50(H)×25(D)mm(突起部/取付金具含まず)
VDL4000-L(ネットワーク側ユニット) / VDL4000-R(カメラ側ユニット)共通
質量 VDL4000-L(ネットワーク側ユニット):100g
VDL4000-R(カメラ側ユニット):130g
梱包内容 VDL4000-R(カメラ側ユニット)×1、VDL4000-L(ネットワーク側ユニット)×1、
電源アダプター(入力AC100V 50/60Hz 出力:DC48V)×1、
盤面固定金具(VDL4000-R/VDL4000-L/電源アダプター用 各1式)、
カメラ用電源ケーブル(DCプラグ⇔DCプラグ 0.9m)×1、ACケーブル×1、
CAT5e LANケーブル(1.0m)×1

※伝送距離、カメラ側電源出力は使用するケーブルなどにより変化します。詳細は下記表【伝送距離と供給電力】を参照してください。

※PoE専用カメラ・DC12V電源以外のカメラでは使用できません。

※リンクケーブルにはDC47Vの電圧がかかります。
  VDL4000以外の機器を接続した場合は感電や故障の原因となりますのでご注意ください。

※リンクケーブルの途中にはケーブル補償器・ビデオトランスなど電流を遮断する機器を設置することはできません。

【伝送距離と供給電力】

カメラ電源出力 最大リンクケーブル長
3C-2V 5C-2V 5C-FB 7C-2V
DC12V 3.0A 100m 200m 250m 250m
DC12V 2.0A 140m 300m 450m 500m
DC12V 1.0A 250m 600m 800m 800m

※ケーブルの品質、中継コネクターの有無などにより値は変化します。

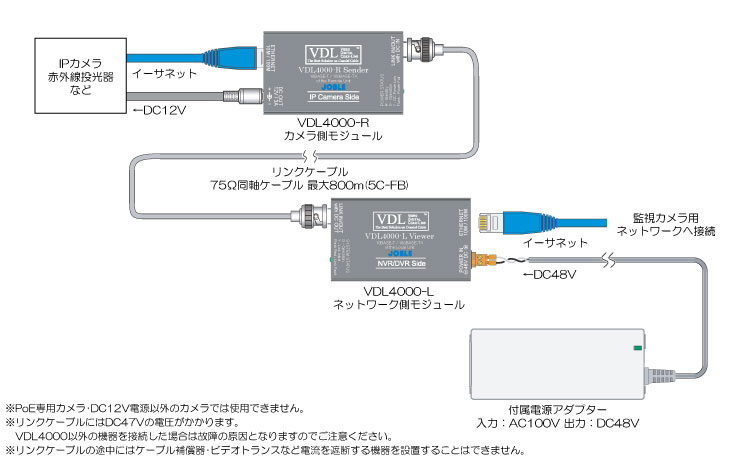

【接続例】

接続例はクリックして拡大できます。

VDL4000接続図

VDL4000接続例

【カタログ】

    カタログ(PDF)
