VDL43000 8chイーサネット+電源 同軸ケーブル伝送装置 | 株式会社JOBLE 製品情報
在庫限り

【VDL43000】

8chイーサネット+電源 同軸ケーブル伝送装置

オープン価格

VDL43000はイーサネットとIPカメラ電源を1本の同軸ケーブルに
重畳してIPカメラとCCTV機器を繋ぐ伝送装置です。
モニター側で電源を供給してカメラ側に送るため、
IPカメラ設置場所に電源が不要です。
ネットワーク側は8系統一体型ユニットとなっており、設置や配線を
容易に行うことができます。
【梱包数量】
VDL43000 (ネットワーク側ユニット) x1
VDL43200-L (ネットワーク側モジュール) x8
VDL43000-R (カメラ側モジュール) x8

【特徴】

  • イーサネット・カメラ電源を伝送
  • 同軸ケーブルを使用してイーサネットとIPカメラ電源を重畳伝送します。
    カメラ側モジュールと接続するIP機器に別途電源を用意する必要が無いため、
    従来設置が難しかった場所への設置が可能となります。
    イーサネットは10BASE-T/100BASE-TXに対応。カメラ側からの最大通信速度は28Mbps。

  • イーサネット長距離伝送
  • イーサネットを同軸ケーブルを使用し最大1,000mまで伝送。(5C-FB/7C-2Vケーブル使用時)
    通常のLAN配線では不可能な長距離伝送ができます。
    ※各種ケーブルによる伝送距離の違いは下記表「カメラ電源と最大リンクケーブル長」を参照ください。

  • 一体型ユニットタイプ
  • ネットワーク側は8台のモジュールを1つにまとめたユニットタイプ。
    1系統用のVDL4000より小さなスペースに8系統を容易に設置することができます。
    また、モニター側モジュールはホットスワップ構造でトラブル発生時などに本体の電源を切らずにモジュール交換が可能です。

  • コンパクトな形状
  • カメラ側モジュールの寸法は98(W)×25(H)×50(D)mm (固定金具含まず)と非常に小型で
    ハウジング内へカメラと一緒に収納することもできます。
    また、カメラ側モジュールは別途電源を必要としないため設置場所を選びません。

  • 高出力電源供給
  • VDL43000は最大DC12V 3Aまでの電源を供給することができます。
    PTZカメラや赤外線投光機内蔵カメラなど消費電力の高い機器を接続することができます。
    ※使用するケーブル、伝送距離によって供給可能電力が変化します。詳しくは下記表を参照ください。

    【カメラ電源と最大リンクケーブル長】

    カメラ電源出力 最大リンクケーブル長
    3C-2V 5C-2V 5C-FB 7C-2V
    DC12V 3.0A 100m 200m 250m 250m
    DC12V 2.0A 140m 300m 450m 500m
    DC12V 1.0A 250m 600m 800m 800m
    DC12V 0.5A 1,000m 1,000m

    ※ケーブル・コネクターの品質、中継コネクターの有無などにより値は変化します。

【使用例】

  • 消費電力の高いIP機器への接続
  • 複数のIPカメラを一括受信する場合
  • カメラ設置場所で電源の確保が不可能な場合
  • アナログカメラからIPカメラへ置換えるとき

【仕様】

ネットワーク側ユニット VDL43000(本体)
最大モジュール数 8台
LED表示 供給電力レベル表示
電 源 入力:AC100∼240V 50/60Hz
消費電力 約28W ※8モジュール使用時(カメラの消費電力は除く)
外形寸法 226(W)×80(H)×400(D)mm
質 量 約3800g (ネットワーク側モジュール含む)
ネットワーク側モジュール VDL43200-L
リンク接続 75Ω BNCメス
リンク電源出力 DC48V 最大1.0A
最大伝送距離 1,000m(5C-FB/7C-2V同軸ケーブル使用時)
電源入力 VDL43000本体より供給
イーサネット接続 10BASE-T、100BASE-TX RJ45ジャック×1
電源出力遮断 1.0Aを超えた場合に遮断
LED表示 動作状態(初期化中/動作中/LINK異常) イーサネット(接続中/100M接続)
動作温度範囲 0∼45℃
外形寸法 89(W)×58(H)×25(D)mm (固定金具含まず)
質 量 約120g
IPカメラ側モジュール VDL43000-R
リンク接続 75Ω BNCメス
電源入力 最大DC48V リンク接続より供給
電源出力 DC12V 最大3.0A ※別表参照 DCジャック(φ2.1×5.5mm)
イーサネット接続 10BASE-T、100BASE-TX RJ45ジャック×1
LED表示 動作状態(電源出力なし/正常/電力不足/電源異常) イーサネット(接続中/100M接続)
通信速度 IPカメラ→ネットワーク:最大28Mbps ネットワーク→IPカメラ:最大4Mbps
動作温度範囲 0∼45℃
外形寸法 98(W)×25(H)×50(D)mm (固定金具含まず)
質 量 約100g

※LINKケーブルには最大DC48Vの電流が流れています。過電流保護器の使用を検討される場合はご相談ください。
※使用するケーブル、伝送距離によって供給可能電力が変化します。
  詳しくは下記表「カメラ電源と最大リンクケーブル長」を参照ください。

【カメラ電源と最大リンクケーブル長】

カメラ電源出力 最大リンクケーブル長
3C-2V 5C-2V 5C-FB 7C-2V
DC12V 3.0A 100m 200m 250m 250m
DC12V 2.0A 140m 300m 450m 500m
DC12V 1.0A 250m 600m 800m 800m
DC12V 0.5A 1,000m 1,000m

※ケーブル・コネクターの品質、中継コネクターの有無などにより値は変化します。
※供給可能な電力の合計は最大240Wとなります。

【接続例】

接続例はクリックして拡大できます。

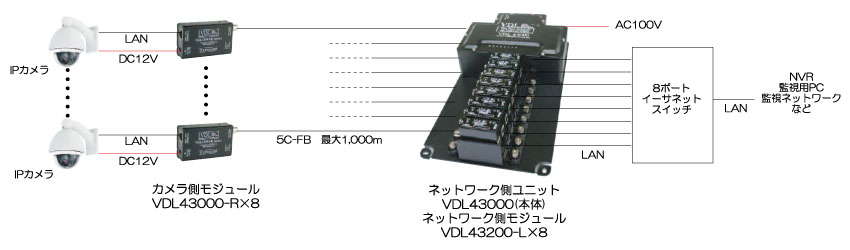

VDL43000接続図

VDL43000接続例

【カタログ】

    カタログ(PDF)
