【GL001HD】

AHD/HD-TVI/HDCVI/コンポジット映像用アクティブグランドループアイソレーター
(BNC接続)
グランドループアイソレーター

オープン価格

AHD/HD-TVI/HDCVI/コンポジット映像信号に対応した
グラウンドループアイソレーター。
接続機器間の電位差により発生する電流を遮断することにより
ノイズの発生を抑えます。
また、周辺の機器から流入する電源系統の干渉を抑えます。
【梱包内容】
GL001HD x1
電源アダプター付属

【特徴】

  • ノイズ除去効果
  • カメラから録画機器などの接続機器間の電位差によって発生するノイズに効果を発揮します。
    また、信号の歪みやクロストーク、映像の乱れ、周辺の機器から流入する電源系統の干渉を抑制することができます。

  • 各種映像信号に対応
  • AHD、HD-TVI、HDCVI、コンポジット(NTSC / PAL)の各種信号に対応しており
    カメラの種類に関係なく設置することができます。

  • 長距離伝送に対応
  • GL001HDはアクティブタイプとなっており、信号の減衰分を補償することができるため
    200mを超える長距離伝送を行っている配線に使用した場合でも映像に影響を与えることがありません。

  • 過渡電流保護機能
  • アース接地を行うことにより過渡電流から接続機器を保護することができます。

【仕様】

 型 番 GL001HD
 信号入出力 BNCメス端子 1.0Vp-p 75Ω
 信号帯域 25Hz∼50MHz (-3dB)
 接続ケーブル 75Ω同軸ケーブル
 対応信号 AHD/HD-TVI/HDCVI(1080p/720p)、コンポジット映像(NTSC/PAL)
 電 源 DC12V (電源アダプター付属)
 消費電力 約0.3W
 動作環境 温度:0∼55℃  湿度:最大95%(結露不可)
 外形寸法 49(W)×25.2(H)×112.3(D)mm
 質 量 約150g
 付属品 取扱説明書、電源アダプター(AC100V入力 DC12V出力)×1
アース線×1 アンカー+ネジ×2セット

※ノイズ除去効果は完全ではありません。
  ノイズ源や強さによっては効果が得られない場合や効果が薄くノイズが取りきれない場合があります。
※映像信号以外の信号類(電源、制御信号など)を通過させることはできません。
  ワンケーブルカメラや映像信号以外の信号を多重伝送しているケーブルには使用できませんのでご注意ください。

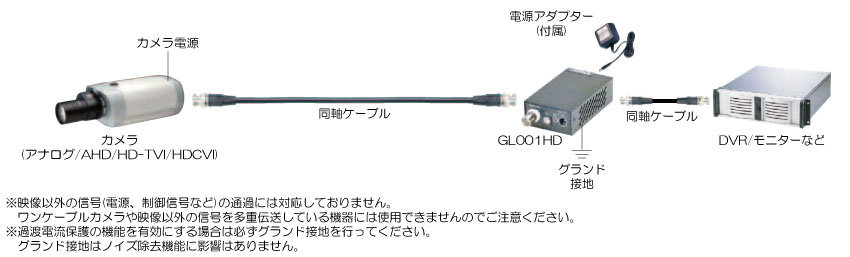

【接続例】

接続例はクリックして拡大できます。
