【JPSB-HD-SDI】

電源重畳対応 HD映像/高周波信号用サージプロテクター

オープン価格

各種サージより機器を保護する同軸ケーブル用サージプロテクターです。
JPSB-HD-SDI はHD-SDI信号やAHD配線などで使用することができます。
従来とは全く異なるサージ吸収方式を採用しており接地をしなくても
効果を発揮します。
これまでアース工事が出来ずサージから保護できなかった
機器を保護することができるようになります。

【特徴】

  • 接地工事が不要
  • 従来のサージプロテクターでは必ず必要であった接地作業ですが
    本製品はサージのエネルギーを吸収し、分散放出させるという新方式を採用しており
    接地作業を行わず機器を保護することができます。

  • EX-SDI、AHD、コンポジット映像信号対応
  • HD-SDI信号のほかにEX-SDIやAHD、HD-CVI、HDTVIなど高解像度アナログ映像信号、
    HDMI/IP/PoEなど各種信号同軸伝送器、RF伝送、アンテナ線など75Ω同軸ケーブルを使用する
    各種伝送器(信号:1.5GHz以下、電圧DC50V以下)で使用することができます。

  • 各種サージからHD-SDIやAHD信号機器などを保護
  • HD-SDI映像などの配線で接続されている機器を
    誘導雷(LFS)、電源スイッチングによるサージ(PSS)、
    突入電流(SIC)、電磁パルス(EMP)から保護します。

  • 電源重畳対応
  • 電源重畳カメラ/ユニットに対応しております。

  • 高い保護能力
  • 誘導雷を想定した電圧波形1.2/50μs、電流波形8/20μsでそれぞれ8kV/4kAの試験に合格。
    「JIS C5381-21」相当のIEC規格「IEC 61643-21」に対応。
    (通信及び信号回路に接続するサージ保護デバイス カテゴリC2相当)
    「JIS C1000-4-4」相当のIEC規格「IEC 61000-4-4」に対応。

【使用例】

  • アース工事が難しいまたは不可能な場所でのHD-SDIやAHDなど
    75Ω同軸ケーブルを使用する各種信号機器の保護(信号:1.5GHz以下、電圧DC50V以下)
  • 電源重畳カメラ、電源重畳ユニットのリンクケーブル
  • 建物間、屋外を経由する映像配線
  • 電柱やポールなどに設置されているHD-SDIカメラ機器類
  • 山間部やゴルフ場など落雷が多発する地域での配線

【仕様】

型 番 JPSB-HD-SDI
最大負荷電流 2.0A以下
最大連続使用電圧 DC50V
通過周波数 1.5GHz以下
接続インピーダンス 75Ω(BNC端子)
サージ処理方法 SEAT (Surge Energy Absorb &Transfer:サージのエネルギーを吸収し分散放出する方式)
対象サージ 誘導雷(LFS)、電源スイッチングによるサージ(PSS)、突入電流(SIC)、電磁パルス(EMP)
挿入損失 0.5dB以下
公称放電電流 4kA
インパルス耐性 コンビネーション波形 1.2/50μs:8kV 8/20μs:4kA (非接地環境)
EMPイミュニティ試験/吸収率 91%±2%以上 3kV 5/50ns波形 (非接地環境)
電圧防護レベル 780V以下
接地抵抗要求仕様 無し
保護対象 内部導体-外部導体
動作環境 温度:−40∼85℃   湿度:35∼95%(結露不可)
外形寸法 25.5(W)×25.5(H)×80(D)mm 
質 量 約65g±5%
対応規格 ※ ANSI C62.41 、ANSI C37.90、IEC 61643-21、IEC 61000-4-4、IEC 61000-4-5
接続端子 BNCオス(OUT側)、BNCメス(IN側)

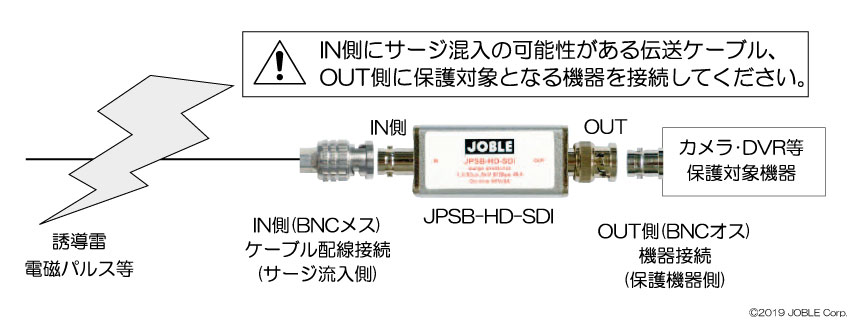

※サージ混入の可能性がある伝送ケーブルを「IN」側に、保護対象の機器を「OUT」側に接続してください。
  方向が異なると正常に動作しません。
※電源重畳対応のためDC50Vまでの電圧は通過します。誘導・短絡等による低い電圧は防ぐことができませんのでご注意ください。
※サージプロテクターのBNC端子に負荷がかからないよう接続するケーブルはしっかりと固定してください。
※挿入損失により信号が減衰するため最大伝送距離が1個あたり10%前後低下する場合があります。
  接続系統の伝送距離にご注意ください。
※記載IEC規格に該当するJIS規格は次の通りです。
   ・IEC 61643-21 :JIS C5381-21 通信及び信号回線に接続するサージ防護デバイスの所要性能及び試験方法
   ・IEC 61000-4-4:JIS C1000-4-4 電気的ファストトランジェント/バーストイミュニティ試験
   ・IEC 61000-4-5:JIS C1000-4-5 サージイミュニティ試験

【接続例】

接続例はクリックして拡大できます。

【接続詳細】

【カタログ】

    カタログ(PDF)
