販売完了品> SP002VPD
販売完了品

【SP002VPD】

映像(F型コネクター)・電源・制御信号用 サージプロテクター

オープン価格

SP002VPDは映像(F型コネクター)と、電源(電源電圧AC32V/DC48V以下)、
制御信号(接点、RS485など)に対応したサージプロテクターです。

映像/制御/電源ケーブルに発生した誘導雷などによるサージを
機器の手前でアースに逃がします。

PTZカメラやセンサーを使用した監視システムなどに最適です。

【特徴】

  • 映像ケーブル/制御ケーブル/電源ケーブルに発生したサージを遮断、アースへ逃がします。
  • 監視カメラを誘導雷から保護する場合に有効です。
  • 電源はAC40V/DC56V以下を通過します。
  • 映像/制御系統はDC/AC12V以下の電流を通過します。

【使用例】

  • 映像/制御/電源系統より入るサージから機器を保護
  • カメラなど接続ケーブルから入る誘導雷等の高電圧サージから保護

【仕様】

型 番 SP002VPD
反応時間 1 ns
最大サージ電圧 4 kV
寿 命 300回(100Amps)
同軸ケーブル側抵抗 10,000 MΩ
サージ側抵抗 約 0Ω
通過周波数 0~1GHz
映像/データ端子通過電流 DC12V以下
電源端子通過電流 AC40V(最大) / DC56V(最大)
接続損失 0.2 dB以下
反射損失 (75Ω) 16dB
接続端子 映像:Fオス-Fメス 電源/データ:端子台 アース:端子台
動作環境 温度:0℃~55℃ 湿度:最大95%RH(結露不可)
外形寸法 67(W)×27(H)×87(D)mm
質 量 150g
付属品 取扱説明書、固定用ネジ+アンカー×4セット、アース線×1

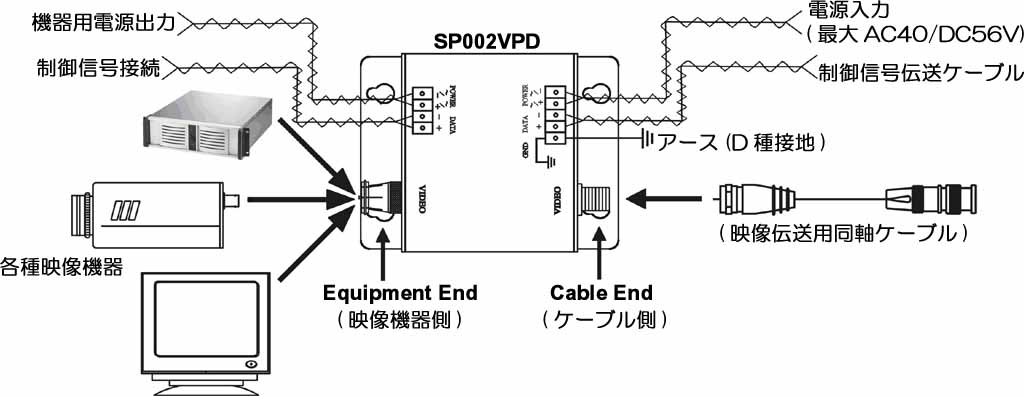

【接続例】

接続例はクリックして拡大できます。

※アース線は確実に接地してください。(D種接地)
