AD001HD4 AHD/HD-TVI/HDCVI/コンポジット映像 → HDMI・VGA・コンポジット映像コンバーター | 株式会社ジョブル 製品情報

【AD001HD4】

AHD/HD-TVI/HDCVI/コンポジット映像 → HDMI・VGA・コンポジット映像コンバーター

オープン価格

AD001HD4は、AHD/HD-TVI/HDCVI信号を
HDMI、アナログRGB(VGA)、コンポジット映像信号に
変換するコンバーターです。
AHD/HD-TVI/HDCVI信号のほかにコンポジット映像信号の
入力に対応しております。
【梱包数量】
AD001HD4 x1
電源アダプター付属

【特徴】

  • AHD/HD-TVI/HDCVI映像信号変換
  • AHD/HD-TVI/HDCVI信号をHDMI、アナログRGB(VGA)、コンポジット映像信号に変換します。
    3つの出力は同時に使用することができます。
    入力解像度は1080pと720pに対応しております。

  • NTSC/PAL対応
  • 入力信号はAHD/HD-TVI/HDCVI信号のほかにコンポジット映像信号(NTSC/PAL)に対応しております。

  • ループ出力
  • 各種HD入力はコンポジット映像に変換するほかにループ出力することができます。
    ループ出力、HDMI、VGAの3出力は同時に使用することができます。
    ※ループ出力に信号変換機能はありません。入力された信号をそのまま出力します。

  • 2入力可能
  • AHD、HD-TVI、HDCVI、コンポジット映像は同時に2系統入力することもできます。
    出力は切替出力またはPIP(ピクチャーインピクチャー)表示出力が可能です。

    ※2入力モード時はHDMI出力、VGA出力共に同じ入力映像が出力されます。
     入力1をHDMI出力、入力2をVGA出力のように設定できませんのでご注意ください。
    ※2系統入力時はループ出力は使用することができません。
    ※AHD信号とHDCVI信号は同時入力することができません。

【仕様】

型 番 AD001HD4
映像入力 AHD/HD-TVI/HDCVI
720p:25/30/50/60Hz
1080p:25/30Hz
NTSC、PAL
映像出力 ・HDMI / VGA
480p、576p、720p/50/60Hz
1080i/50/60Hz
1080p/50/60Hz
・AHD/HD-TVI/HDCVIループ出力
NTSC/PAL
映像入力端子 BNCメス 75Ω ×2
映像出力端子 HDMI:タイプA
VGA:ミニDsub15
コンポジット/AHD/HD-TVI/HDCVI:BNCメス(映像入力2と切替て使用)
動作モード ■HDループ出力モード
■コンポジット出力モード
■HD入力モード(2系統のHD/コンポジット映像を入力)
2系統の映像は前面ボタンによる切替またはPIP(ピクチャーインピクチャー)で表示
PIPは表示位置及びサイズを変更可能
スイッチ ■ディップスイッチ
各モードとPIP設定モードを切替
■押ボタンスイッチ(2個)
ループ出力モード:HDMI/VGA出力解像度の変更
コンポジット出力モード:アンダースキャンレベルの変更
HD入力モード:入力信号の切替
PIP設定モード:PIPウインドウの位置/サイズを設定
電 源 DC12V (電源アダプター付属)
消費電力 最大4.2W
動作環境 温度:0∼55℃  湿度:5∼95%RH(結露不可)
外形寸法 88(W)×30(H)×130(D)mm
質 量 275g
付属品 取扱説明書、電源アダプター(入力:AC100V(50/60Hz) 出力:DC12V)×1
固定ネジ+アンカー×4セット
※2入力モード時はループ出力は使用することができません。
※2入力モード時はAHD信号とHDCVI信号は同時入力することができません。
※2入力モード時はHDMI出力、VGA出力共に同じ入力映像が出力されます。
 「HDMI出力に入力1の映像を表示、VGA出力に入力2の映像を表示」という設定は行えません。

【接続例】

接続例はクリックして拡大できます。

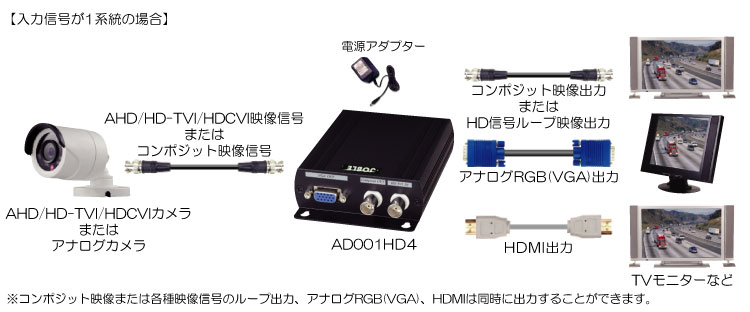

【接続例01】 入力信号が1系統の場合
AD001HD4接続例

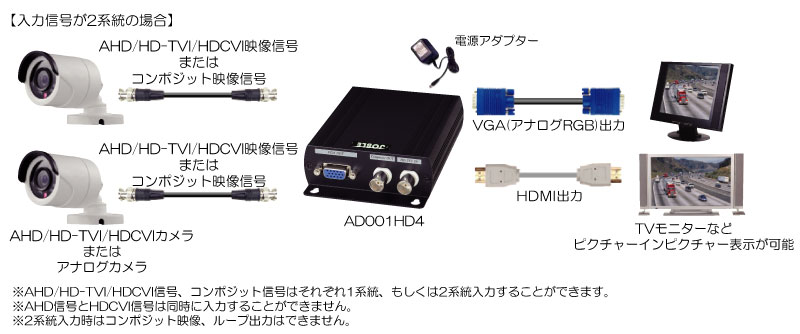

【接続例02】 入力信号が2系統の場合
AD001HD4接続例
