【AD001HDE】

AHD/HD-TVI/HDCVI/コンポジット→HDMI・VGA・コンポジット映像コンバーター (ループ出力付)

オープン価格

各種アナログHD信号とコンポジット信号を
HDMI信号・VGA信号・コンポジット信号へ変換するコンバーター。

【梱包数量】
AD001HDE ×1
電源アダプター付属

【特徴】

  • 各種アナログ信号変換
  • AHD / HD-TVI / HDCVI / コンポジット(CVBS)信号を
    HDMI / VGA(アナログRGB) / コンポジット(CVBS)のいずれかに変換する信号変換器
    ※変換された信号は同時に出力することはできません。

  • 対応入力解像度
  • 対応入力解像度は以下の通りとなります。
    AHD / HD-TVI / HDCVI 720p / 1080p
    コンポジット(CVBS) NTSC / PAL / 960H

  • 出力解像度
  • HDMIまたはVGA(アナログRGB)出力の場合解像度は切り替えることができます。
    詳細は仕様をご参照ください。

  • ループ出力
  • 各種アナログ信号入力はループ出力することができます。

【仕様】

型 番 AD001HDE
映像入力 AHD / HD-TVI / HDCVI 1080p/720p
コンポジット映像(CVBS) NTSC / PAL / 960H
映像出力 HDMI 1280×720 (720p) 60Hz
1920×1080 (1080p) 60Hz
VGA
(アナログRGB)
800×600 60Hz
1024×768 60Hz
1280×720 60Hz
1280×1024 60Hz
1366×768 60Hz
1440×900 60Hz
1600×1200 60Hz
1680×1050 60Hz
1920×1080 60Hz
コンポジット
(CVBS)
NTSC、PAL
映像入力端子 BNCメス 75Ω ×1
映像出力端子 ループ出力 BNCメス 75Ω ×1
HDMI タイプA メス ×1
VGA
(アナログRGB)
DSub15ピン メス ×1
コンポジット
(CVBS)
BNCメス 75Ω ×1
操作ボタン 左ボタン 押すたびに出力信号が次の順番で切り替わります。
HDMI → コンポジット映像(CVBS) → VGA → (HDMIに戻る)
右ボタン 押すたびに出力映像信号の解像度が切り替わります。
※解像度は項目「映像出力」参照
UTC 非対応
電源電圧 入力:DC12V  (電源アダプターDC12V 0.5A 付属)
消費電力 最大3W
動作環境 温度:0 ~ 55℃
湿度:最大90%RH (結露不可)
外形寸法 88(W) × 30(H) × 130(D)mm
質 量 約260g
付属品 取扱説明書、電源アダプター(入力:AC100V(50/60Hz) 出力:DC12V)×1
ゴム足×4、固定ネジ+アンカー×4セット

※出力信号は選択された1系統のみ出力されます。複数の信号を同時出力することはできません。

※AD001HDEの電源が切れている場合はループ出力端子の信号出力も途絶えます。

※ループ出力端子から映像入力端子へUTCによるカメラ制御信号は通過しません。

※カメラ電源など電源を重畳した同軸ケーブルは接続できません。機器が故障する可能性があります。

※入力映像は出力映像信号のフルサイズに変換されます。アスペクト比の保持はできません。
例1:16:9のカメラ映像をVGA800x600やNTSCに変換して4:3のモニターで表示すると縦長になります。
例2:4:3のコンポジット映像(CVBS)を16:9のHDMIやVGAで出力、16:9のモニターに表示すると横長になります。

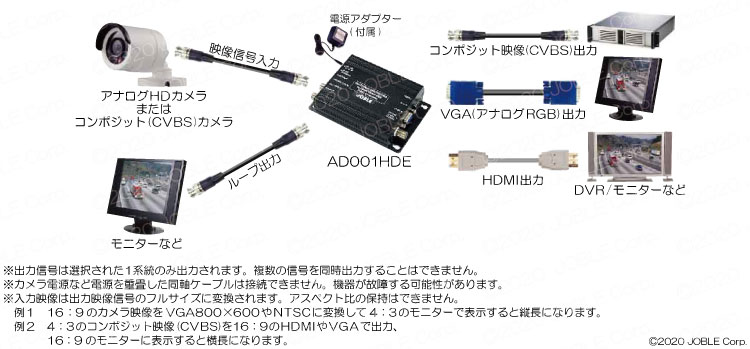

【接続例】

接続例はクリックして拡大できます。
