在庫限り

【AD001TVI】

HD-TVI → HDMI・アナログRGB(VGA)・コンポジット映像コンバーター

オープン価格

AD001TVIは、HD-TVI信号をHDMI/アナログRGB(VGA)/
コンポジット映像信号に変換するコンバーターです。
変換された複数の信号を同時に出力することができます。
【梱包内容】
AD001TVI x1
電源アダプター付属

【特徴】

  • HD-TVI映像信号変換
  • HD-TVI信号をHDMI、アナログRGB(VGA)、コンポジット映像信号に変換します。
    3つの出力は同時に使用することができます。

  • ループ出力
  • HD-TVI入力はコンポジット映像に変換するほかにHD-TVI信号をループ出力することもできます。
    ループ出力、HDMI、アナログRGB(VGA)

  • 2入力可能
  • HD-TVIは同時に2系統入力することもできます。
    出力は切替出力またはPIP(ピクチャーインピクチャー)表示出力が可能です。
    ※2入力時はループ出力は使用することができません。

  • 電源アダプタ付属
  • AC100V入力DC5V出力の電源アダプターが付属しています。

【仕様】

 型 番 AD001TVI
 映像入力 HD-TVI 720p 25/30/50/60 1080p 25/30Hz
 映像出力 HDMI/VGA(480p、576p、720p/50/60、1080i/50/60、1080p/50/60)
NTSC/PALまたはHD-TVIループ出力
 映像入力端子 BNCメス 75Ω ×2
 映像出力端子 HDMI:タイプA、VGA:ミニDsub15、コンポジット/HD-TVI:BNCメス
 動作モード ■HD-TVIループ出力モード
■コンポジット出力モード
■HD-TVI入力モード(2系統入力)
  2系統の映像は前面ボタンによる切替またはPIP(ピクチャーインピクチャー)で表示
  PIPは表示位置及びサイズを変更可能
 スイッチ ■ディップスイッチ
  各モードとPIP設定モードを切替
■押ボタンスイッチ(2個)
  ループ出力モード:HDMI/VGA出力解像度の変更 コンポジット出力モード:アンダースキャンレベルの変更
  HD-TVI入力モード:入力信号の切替
  PIP設定モード:PIPウインドウの位置/サイズを設定
 電 源 DC12V (電源アダプター付属)
 消費電力 最大5W
 動作温湿度範囲 温度:0∼55℃  湿度:5∼95%RH(結露不可)
 外形寸法 88(W)×30(H)×130(D)mm
 質 量 275g
 付属品 取扱説明書、電源アダプター(入力:AC100V(50/60Hz) 出力:DC12V)×1
固定ネジ+アンカー×4セット

【接続例】

接続例はクリックして拡大できます。

【接続例01】 HD-TVIループ出力の場合
AD001TVI接続例

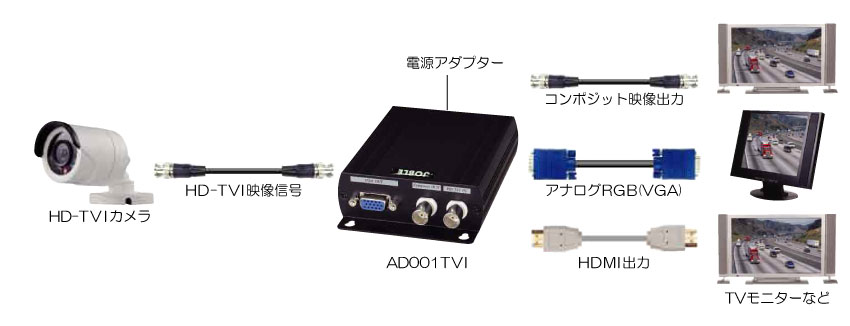

【接続例02】 コンポジット信号変換出力の場合
AD001TVI接続例

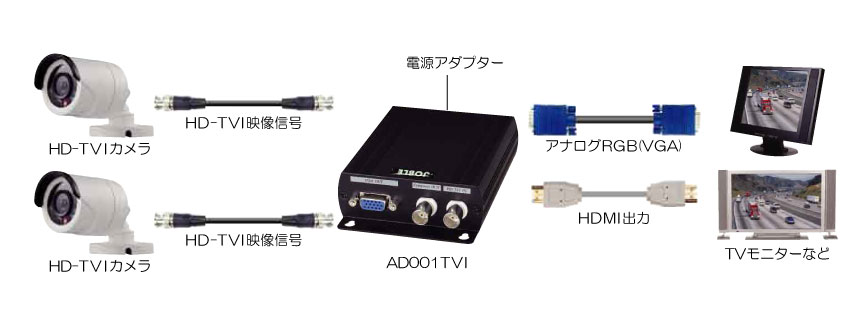

【接続例03】 HD-TVI信号2系統入力の場合
AD001TVI接続例
