【AD001UHD4】

AHD/HD-TVI/HDCVI → HDMI 4K対応映像コンバーター (ループ出力付)

オープン価格

各種アナログHD信号をHDMI信号へ変換するコンバーター。
最大8MP (4K 3840×2160p)の解像度に対応。

【梱包数量】
AD001UHD4 ×1
電源アダプター付属

【特徴】

  • 高解像度AHD / HD-TVI / HDCVI映像信号変換
  • 最大8MP (4K 3840×2160p)のAHD / HD-TVI / HDCVI信号をHDMI信号に変換します。
    HDMI出力は1080p 60Hzまたは 4K(3840×2160p) 30Hzより選択して出力します。
    ※HDCVI信号入力は最大4MP (2560×1440p)となります。

  • ループ出力
  • 各種アナログHD信号入力はループ出力することができます。
    ループ出力はAD001UHD4が起動していない場合でも信号を通過させることができます。
    また、UTC信号を通過させることができます。

  • 伝送距離
  • 各種アナログHD信号出力機器から本機への伝送距離は使用するアナログHD信号出力機器の仕様に準じてください。
    また、ループ出力使用の有無によって伝送距離が変化します。
    例)アナログHD信号出力機の仕様が400mの場合
    ループ出力未使用:信号出力機器 → AD001UHD4 間で400mの伝送が可能。
    ループ出力使用時:信号出力機器 → AD001UHD4 → 信号入力機器 間の総延長距離で400mの伝送が可能。

【仕様】

型番 AD001UHD4
映像入力 AHD / HD-TVI / HDCVI 最大4K (3840×2160p)
※詳細は「入力信号詳細」参照
HDMI出力 前面スイッチから切替選択
1080p (1920×1080p) 60Hz
4K (3840×2160p) 30Hz
映像入力端子 BNCメス 75Ω ×1
映像出力端子 ループ出力 : BNCメス 75Ω ×1
HDMI : タイプAメス ×1
終端抵抗 終端抵抗ON / OFFスイッチで切替
OFF:ループ出力にケーブル接続あり
ON:ループ出力にケーブル接続無し
電源電圧 入力:DC12V  (電源アダプターDC12V 0.5A 付属)
消費電力 最大3.6W
動作環境 温度:0 ~ 70℃  湿度:最大90%RH(結露不可)
外形寸法 88(W)×30(H)×110(D)mm
質量 約240g
付属品 取扱説明書、ゴム足 ×4、固定ネジ+アンカー ×4セット
電源アダプター (入力 : AC100V (50/60Hz) 出力 : DC12V) ×1

※映像入力端子とループ出力端子はAD001UHD4が起動していない場合でも信号が通過します。

※映像入力端子とループ出力端子はUTCによるカメラ制御信号の通過が可能です。

※カメラ電源など電源を重畳した同軸ケーブルは接続できません。機器が故障する可能性があります。

【入力信号詳細】

解像度 AHD HD-TVI HDCVI
8MP (4K)
3840×2160p
15fps 12.5 / 15fps
5MP
2592×1944p
20fps 12.5 / 20fps
4MP
2560×1440p
25 / 30fps 25 / 30fps 25 / 30fps
2MP
1920×1080p
25 / 30fps 25 / 30fps 25 / 30fps

※HDCVI信号は4MPまでの対応となっております。

【接続例】

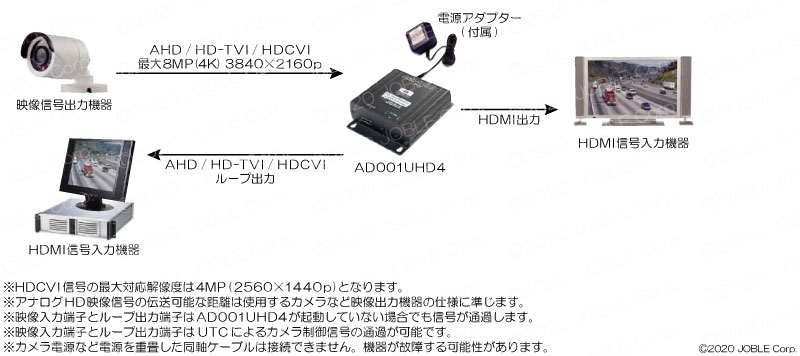

接続例はクリックして拡大できます。
