CA101HD AHD/HD-TVI/HDCVI/コンポジット信号用ケーブル補償器 | JOBLE 株式会社ジョブル 製品情報

【CA101HD】

AHD/HD-TVI/HDCVI/コンポジット信号用ケーブル補償器

オープン価格

CA101HDは同軸ケーブルを使用してAHD/HD-TVI/HDCVI 信号を
長距離伝送するケーブル補償器です。
5C-FB/5C-2Vケーブルを使用し最大800mの延長が可能です。
【梱包数量】
CA101HD x1
電源アダプター付属

【特徴】

  • AHD/HD-TVI/HDCVI信号長距離伝送
  • 1系統のAHD/HD-TVI/HDCVI 信号を同軸ケーブルを使用し長距離伝送します。
    AHD:最大800m HD-TVI:最大600m HDCVI:最大800m (5C-FBまたは5C-2Vケーブルを使用時)
    また、コンポジット映像信号でも使用することができます。
    ※各種ケーブルを使用した場合の伝送距離は仕様内【ケーブル別伝送距離】を参照してください。

  • 電源のディージーチェーン接続に対応
  • CA101HDは電源のディージーチェーン接続に対応しています。
    複数の電源アダプターを使用することなく、スマートな電源配線が可能です。
    付属の電源アダプター1台で、2台までのCA101HDに電源供給をすることが出来ます。

  • 電源アダプタ付属
  • AC100V入力DC12V出力の電源アダプタが付属しています。
    また、電源接続部は端子台となっておりしっかりと固定することができます。

  • 軽量&コンパクト
  • 57.8(W)×49.2(H)×41.7(D)mm / 約70gの軽量&コンパクトサイズ。
    スペースの少ない場所や制御盤などへの組込も簡単にできます。

【仕様】

型番 CA101HD
対応信号 AHD (1080p / 720p)
HD-TVI (1080p / 720p)
HDCVI (1080p / 720p)
コンポジット映像
映像入力 75Ω BNCメス×1
映像出力 75Ω BNCメス×1
伝送距離 項目【ケーブル別伝送距離】参照
電源 DC12V 端子台接続
(3.5mm間隔 線径1.3 ~ 0.4mmに対応)
消費電力 最大1.0W
動作環境 温度:0 ~ 55℃
湿度:最大95% (結露不可)
外形寸法 57.8(W) × 49.2(H) × 41.7(D)mm
質量 約70g
付属品 取扱説明書
電源アダプター (入力:AC100V 出力:DC12V)
電源連結ケーブル
【ケーブル別伝送距離】
映像信号 最低伝送距離 最大伝送距離
5C-FB/5C-2V 3C-2V 5C-FB/5C-2V 3C-2V
AHD/HDCVI(1080p/720p) 400m 200m 800m 400m
HD-TVI(1080p/720p) 300m 150m 600m 300m
コンポジット映像 500m 300m 1000m 500m
※最低伝送距離以下のケーブル長で使用しないでください。
  過度に増幅された信号により映像が乱れます。

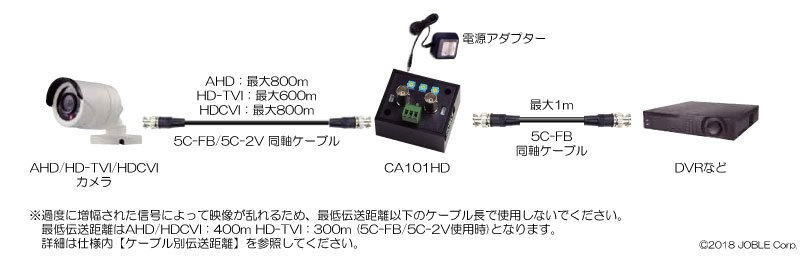

【接続例】

接続例はクリックして拡大できます。
