【CD102HD】

AHD/HD-TVI/HDCVI/コンポジット対応 1入力2出力映像分配器

オープン価格

CD102HDは1系統のAHD/HD-TVI/HDCVI 信号を2系統に分配する
2分配器です。
コンパクトサイズなので、カメラハウジングや制御盤内への組込に最適です。
【梱包数量】
CD102HD x1
電源アダプター付属

【特徴】

  • 1入力2分配
  • 1系統のAHD/HD-TVI/HDCVI 信号を2分配出力します。
    また、コンポジット映像信号でも使用することができます。

  • 軽量&コンパクト
  • 57.8(W) x 41.7(H) x 49.2(D)mm / 約70gの軽量&コンパクトサイズ。
    スペースの少ないカメラハウジング内や制御盤への組込も簡単にできます。

  • 電源アダプタ付属
  • AC100V入力DC12V出力の電源アダプタが付属しています。
    また、電源接続部は端子台となっておりしっかりと固定することができます。

【仕様】

型番 CD102HD
映像入力数 1
(BNCメス 0.8~1.2Vp-p 75Ω)
映像出力数 2
(BNCメス 1Vp-p 75Ω)
信号帯域 最大350MHz -3dB
対応信号 AHD / HD-TVI / HDCVI / コンポジット映像
※解像度が5Mピクセル以上の場合は映像帯域が350MHz以下であることをご確認下さい。
電源電圧 DC12V 端子台接続 (3.5mm間隔 線径1.3~0.4mmに対応)
※電源アダプター DC12V 0.5A 付属
消費電力 最大2W
動作環境 温度:0~55℃
湿度:最大95%RH(結露不可)
外形寸法 57.8(W) × 41.7(H) × 49.2(D)mm
質量 / 素材 約70g
ABS 黒
付属品 取扱説明書、アンカー+ネジ(φ3)×2
電源アダプター(入力:AC100~240V 出力:DC12V 0.5A)×1

※入力信号をほかの信号に変換して出力することはできません。

※CD102HDは入力信号と同じレベルの信号を出力します。

※伝送距離は使用する映像入出力機器の使用によって異なります。

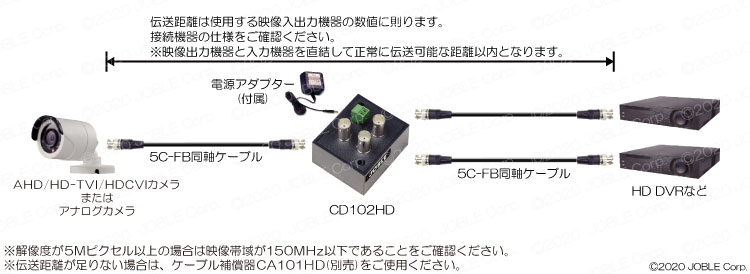

【接続例】

接続例はクリックして拡大できます。
