【CD104HD】

AHD/HD-TVI/HDCVI/コンポジット対応
1入力4出力映像分配器(UTC対応)

オープン価格

CD104HDは1系統の映像信号を
4系統に分配する映像分配器です。
ビデオサーバーやDVR、スイッチャーなどへの分配に最適です。

【梱包内容】
CD104HD x1
電源アダプター付属

【特徴】

  • 1入力 各4分配
  • 1系統の映像信号を4分配出力します。
    ※入力信号をほかの信号に変換して出力することはできません。

  • 伝送距離
  • 伝送距離は使用する映像入力機器 / 出力機器を直結して正常に伝送可能な距離以内となります。
    接続する入出力機器の仕様をご確認ください。

  • 各種映像信号に対応
  • AHD/HD-TVI/HDCVI/コンポジット信号に対応しています。

  • UTC対応
  • 出力端子の4番ポートはUTC規格に対応しており、制御信号を重畳することができます。
    ※UTCモードではコンポジット信号を使用することができません。

  • 電源アダプタ付属
  • AC100V入力DC12V出力の電源アダプターが付属しています。

【仕様】

型番 CD104HD
映像入力数 1 (BNCメス 1Vp-p 75Ω)
映像出力数 4 (BNCメス 1Vp-p 75Ω)
対応信号 AHD/HD-TVI/HDCVI(UTC対応)、コンポジット映像
※解像度が5Mピクセル以上の場合は映像帯域が150MHz以下であることをご確認ください。
※スイッチ「Ch4 Mode」が「VIDEO+DATA」の場合、コンポジット映像は伝送できません。
映像帯域 最大150MHz -3dB
電源電圧 DC12V DCジャック
(電源アダプターDC12V 0.5A付属)
消費電力 最大1.4W
動作環境 温度:0~55℃  湿度:最大95%RH(結露不可)
外形寸法 138(W) × 29.5(H) × 89(D) mm
質量 約140g
付属品 取扱説明書、電源アダプター(入力:AC100V 出力:DC12V) ×1
アンカー+ネジ ×4

※入力信号をほかの信号に変換して出力することはできません。

※CD104HDは入力信号と同じレベルの信号を出力します。

※伝送距離は使用する映像入出力機器の使用によって異なります。

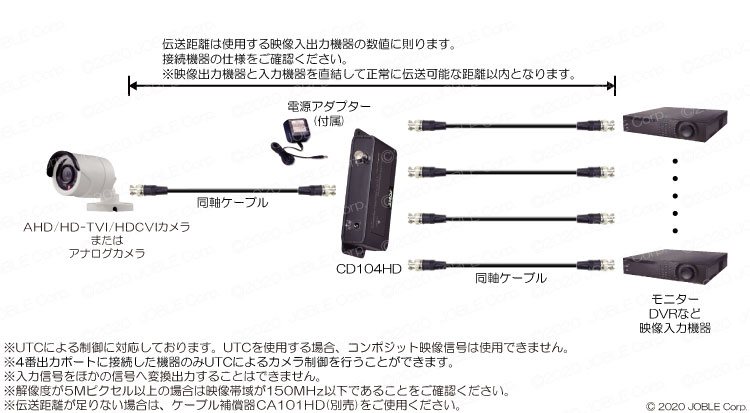

【接続例】

接続例はクリックして拡大できます。
