【CD108HD】

AHD/HD-TVI/HDCVI/コンポジット対応
1入力8出力映像分配器(UTC対応)

オープン価格

CD108HDは1系統の映像信号を8分配出力する映像分配器です。
ビデオサーバーやDVR、スイッチャーなどへの分配に最適です。
【梱包内容】
CD108HD x1
電源アダプター付属

【特徴】

  • 1入力、8分配出力
  • 1系統の映像信号を各8分配出力します。
    ※入力信号をほかの信号に変換して出力することはできません。

  • 各種映像信号に対応
  • AHD/HD-TVI/HDCVI、コンポジット映像信号(NTSC/PAL)に対応しています。

  • UTC対応
  • UTC規格に対応しており、制御信号を重畳することができます。
    ※UTCモードではコンポジット信号を使用することができません。

  • 電源アダプタ付属
  • AC100V入力DC12V出力の電源アダプタが付属しています。

【仕様】

型 番 CD108HD
映像入力数 1
(BNCメス 1Vp-p  75Ω)
映像出力数 8
(BNCメス 1Vp-p 75Ω)
※UTCモード時はBNCメス×9
対応信号 AHD/HD-TVI/HDCVI(UTC対応)、コンポジット映像
※解像度が5Mピクセル以上の場合は映像帯域が100MHz以下であることをご確認下さい。
映像帯域 最大100MHz 0.1dB
電源電圧 DC12V DCジャック
※電源アダプターDC12V 0.5A付属
消費電力 最大2.2W
動作環境 温度:0 ~ 55℃
湿度:最大95%RH(結露不可)
外形寸法 133(W) × 44(H) × 73(D)mm
質量 / 素材 約430g
金属 黒
付属品 取扱説明書、ゴム足×4、
電源アダプター(入力:AC100~240V 出力:DC12V 0.5A)×1

※入力信号をほかの信号に変換して出力することはできません。

※CD108HDは入力信号と同じレベルの信号を出力します。

※伝送距離は使用する映像入出力機器の仕様によって異なります。

※UTCモードではコンポジット信号を使用することができません。

※UTCによる制御を使用する場合、UTC専用出力端子に機器が接続されていない場合映像が乱れます。

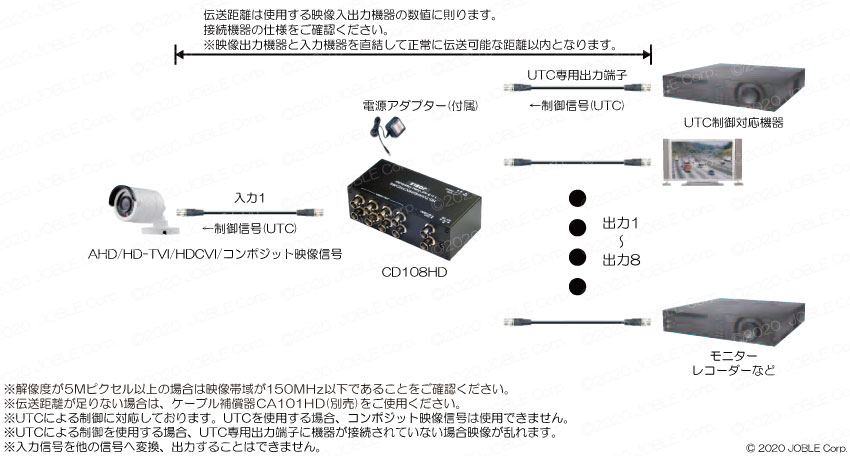

【接続例】

接続例はクリックして拡大できます。
