【CD1632HD】

AHD/HD-TVI/HDCVI/コンポジット対応 16入力各2出力映像分配器

オープン価格

CD1632HDは16系統のAHD/HD-TVI/HDCVI/コンポジット映像を
各2分配出力(計32出力)にする分配器です。
各種映像信号は混在して使用することができます。
ビデオサーバーやDVR、スイッチャーなどへの分配に最適です。
【梱包内容】
CD1632HD x1
電源アダプター付属

【特徴】

  • 16入力 各2分配出力
  • 16系統の映像信号を各2分配出力(計32出力)する映像分配器です。

  • 各種映像信号対応
  • AHD/HD-TVI/HDCVI、コンポジット映像信号(NTSC/PAL)に対応しています。
    入力する信号を1つに統一する必要がなく混在して入力することができます。
    ※入力信号をほかの信号に変換して出力することはできません。

  • NTSC/PAL対応
  • コンポジット映像はNTSC信号だけでなく、PAL方式にも対応しています。

  • 静電気保護
  • 映像信号入出力部と電源入力部をTVSダイオードによって静電気(ESD)から保護します。

  • DC12Vで動作
  • DC12Vで動作するため、盤内の電源を利用して駆動することができます。

  • 1Uラックマウントタイプ
  • 1Uサイズの19インチラックマウントタイプです。

【使用例】

  • ループ出力のない機器の接続に
  • DVRやスイッチャーへの分配に
  • ビデオサーバーへの分配に

【仕様】

型 番 CD1632HD
映像入力数 16
1.0Vp-p 75Ω BNCメス
映像出力数 32
BNCメス 1Vp-p 75Ω
※各系統2分配出力
対応信号 AHD/HD-TVI/HDCVI/コンポジット映像
※解像度が5Mピクセル以上の場合は映像帯域が100MHz以下であることをご確認下さい。
映像帯域 最大100MHz 0.1dB
電源電圧 DC12V DCジャック
※電源アダプターDC12V 1.5A付属)
消費電力 約8.4W
動作環境 温度:0 ~ 55℃
湿度0 ~ 95%RH (結露不可)
外形寸法 483(W)×44(H)×105.5(D)mm
19インチラックマウント 1U
質量 / 素材 約2050g
金属 黒
付属品 取扱説明書、ゴム足×4
電源アダプター(入力:AC100~240V 出力:DC12V 1.5A)×1

※入力信号をほかの信号に変換して出力することはできません。

※CD1632HDは入力信号と同じレベルの信号を出力します。

※伝送距離は使用する映像入出力機器の仕様によって異なります。

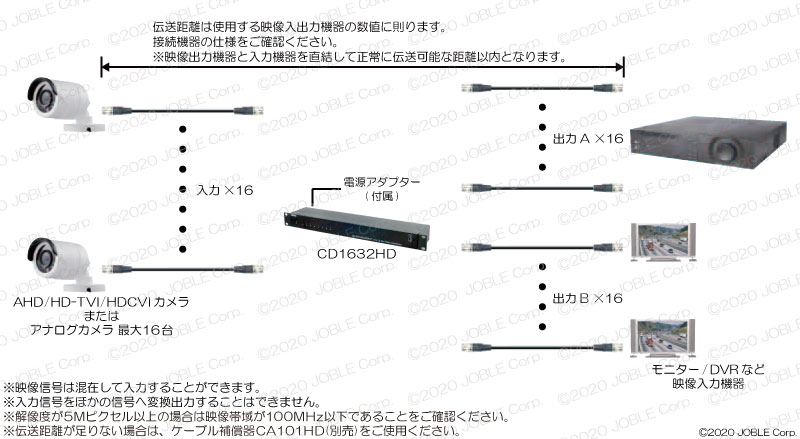

【接続例】

接続例はクリックして拡大できます。
