【CD816HD】

AHD/HD-TVI/HDCVI/コンポジット対応 8入力各2出力映像分配器

オープン価格

CD816HDは8系統のAHD/HD-TVI/HDCVI/コンポジット映像を
各2分配出力(計16出力)にする分配器です。
各種映像信号は混在して使用することができます。
ビデオサーバーやDVR、スイッチャーなどへの分配に最適です。
【梱包内容】
CD816HD x1
電源アダプター付属

【特徴】

  • 各種映像信号対応
  • AHD/HD-TVI/HDCVI、コンポジット映像信号を最大8入力各2分配出力可能な映像分配器です。
    入力する信号は1つに統一する必要がなく混在させて使用することもできます。

  • NTSC/PAL対応
  • コンポジット映像はNTSC信号だけでなく、PAL方式にも対応しています。

  • 静電気保護
  • 映像信号入出力部と電源入力部をTVSダイオードによって静電気(ESD)から保護します。

  • DC12Vで動作
  • DC12Vで動作するため、盤内の電源を利用して駆動することができます。

  • 幅広い電圧で動作
  • DC9~24Vの電源で動作します。
    ※AC100V入力DC12V出力の電源アダプターが付属しています。

  • 1Uラックマウントタイプ
  • 1Uサイズの19インチラックマウントタイプです。

【仕様】

型 番 CD816HD
映像入力数 8
(BNCメス 1Vp-p  75Ω)
映像出力数 16
(BNCメス 1Vp-p 75Ω)
※各系統2分配出力
対応信号 AHD / HD-TVI / HDCVI / コンポジット映像
※解像度が5Mピクセル以上の場合は映像帯域が100MHz以下であることをご確認下さい。
映像帯域 最大100MHz 0.1dB
電源電圧 DC9~24V
DCジャック
(電源アダプターDC12V 0.5A付属)
消費電力 最大6.0W
動作環境 温度:0 ~ 55℃
湿度:最大95%RH (結露不可)
外形寸法 483(W) × 44(H) × 105.5(D)mm
19インチラックマウント 1U
質量 / 素材 約1350g
金属 黒
付属品 取扱説明書、ゴム足×4、
電源アダプター(入力:AC100~240V 出力:DC12V 0.5A)×1

※入力信号をほかの信号に変換して出力することはできません。

※CD816HDは入力信号と同じレベルの信号を出力します。

※伝送距離は使用する映像入出力機器の仕様によって異なります。

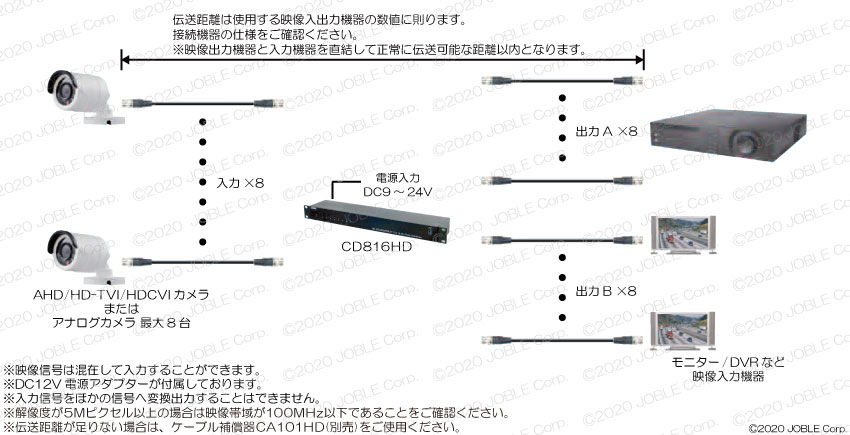

【接続例】

接続例はクリックして拡大できます。
