【HD401F4-5M】
AHD/HD-TVI/HDCVI/コンポジット 4映像･RS485
光ファイバー長距離伝送装置
AHD / HD-TVI / HDCVI / コンポジット映像信号4系統と
制御信号(RS485)1系統を最大20km伝送する光ファイバー伝送装置。
シングルモード光ファイバーケーブルを使用して最大20km伝送します。
周囲のノイズから影響を受けにくく、自らもノイズを発生しないため、
医療機器や計測機器の近くなどでの使用に最適です。
【梱包数量】
HD401F4T-5M 送信器 x1
HD401F4R-5M 受信器 x1
電源アダプター付属
【光接続端子】
FCコネクター メス
【特徴】
- 映像信号
- 制御信号
- ノイズ耐性
- 伝送時の損失
AHD / HD-TVI / HDCVI映像信号は720p(1.3MP) , 1080p(2MP) , 2048×1536(3MP) , 2560 × 1440(4MP) , 2560×1920(5MP)
コンポジット映像信号はNTSC / PALにそれぞれ対応しています。
※最大4系統入力可能、映像信号は混在して入力することができます。
RS485信号伝送に対応。
受信器 → 送信器への片方向通信がおこなえます。(半二重通信 , 最大200kbps)
光ファイバーケーブルは、ノイズの干渉を受けにくい性質を持ちます。
動力線や信号線などのノイズ発生源に隣接して配線をしても信号の品質を維持したままの伝送が可能です。
また、光ファイバーケーブル自体からノイズを発生することもありません。
医療機器や計測機器の近くなどノイズを発生させてはならない場所での配線に適しています。
光ファイバー伝送器はデジタル信号で通信をしているため、
映像信号がほとんど劣化せず、鮮明な映像のまま長距離伝送が可能です。
【仕様】
| 型 番 | HD401F4-5M | |
| HD401F4T-5M (送信器) | HD401F4R-5M (受信器) | |
| 映像入力端子 | 500mVp-p以上 75Ω BNCメス×4 | － |
| 映像出力端子 | － | 1Vp-p 75Ω BNCメス×4 |
| 映像信号 | ■コンポジット：NTSC / PAL ■720p 25/30Hz (1.3MP) , 1080p 25/30Hz (2MP) ■2048×1536 最大18Hz (3MP) ■2560×1440 最大14Hz (4MP) ■2560×1920 最大11Hz (5MP) |
|
| 光ファイバー接続 | シングルモードファイバー×1 FCコネクター |
|
| 伝送距離 | 最大20km | |
| 波長 | 送信時：1310nm 受信時：1550nm |
送信時：1550nm 受信時：1310nm |
| RS485信号 | 2線式 端子台接続(＋ / － / G) ※受信器→送信器方向(映像信号と逆方向)のみ |
|
| ボーレート | 0～200kbps 半二重通信 | |
| 電源端子 | DCジャック×1 (φ2.5×5.5mm センタープラス) | |
| 電源電圧 | DC5V (電源アダプター DC5V 2A付属) | |
| 消費電力 | 最大6W | 最大6W |
| 動作環境 | 温度：ー40～75℃ 湿度：5～95%RH(結露不可) | |
| 外形寸法 | 174(W)×30.5(H)×192(D)mm | |
| 質 量 | 約725g | 約725g |

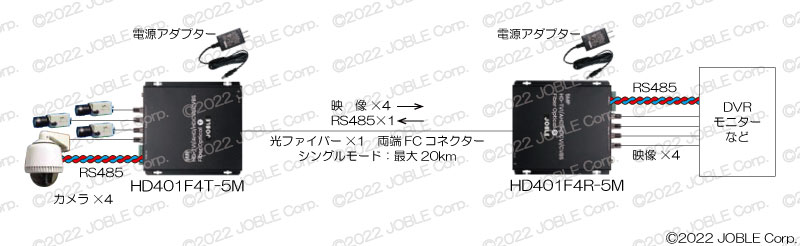

【接続例】
接続例はクリックして拡大できます。
