【TTA111HDR】
AHD/HD-TVI/HDCVI/コンポジット映像アクティブレシーバー (端子台接続)
LANケーブル(CAT5e/6)の1ペアを使用して
1系統のAHD/HD-TVI/HDCVI/コンポジット映像信号を伝送するアクティブタイプ受信器
パッシブタイプトランシーバー機器またはアクティブタイプ送信器と
組み合わせて使用します。
【梱包数量】
TTA111HDR x1
電源アダプター x1
※TTA111HDRは受信器のため、別途送信器が必要となります。
【特徴】
- LANケーブル 1ペアで伝送
- 対応解像度
- 送信器の選択
- 電源のデイージーチェーン接続
- 軽量＆コンパクト
CAT5e以上のLANケーブル(1ペア)でAHD/HD-TVI/HDCVI/コンポジット映像信号の伝送が可能です。
AHD / HD-TVI / HDCVI映像信号は720pから8MP(4K)の高解像度まで対応しています。
また、コンポジット映像信号はD1 / 960Hに対応。
TTA111HDRは受信器のため、伝送には別途送信器が必要となります。
送信側機器は以下の3機種から選択することができ、設置場所の状況や機器構成に合わせた選択ができます。
・TTP111HD 小型映像トランシーバー (パッシブタイプ)
・TTP111HDL 小型映像トランシーバー 100mmケーブル付 (パッシブタイプ)
・TTA111HDT アクティブトランスミッター (アクティブタイプ)
※伝送する映像の解像度、組み合わせる機器により伝送距離が変化します。詳しくは仕様内を参照してください。
電源のデイージーチェーン接続に対応しており、
付属の電源アダプター1台で、最大5台までのTTA111HDRに電源供給をすることができます。
複数の電源アダプターを使用することなく、スマートな電源配線が可能です。
57.8(W) × 49.2(H) × 41.7(D)mm / 約70gの軽量＆コンパクトサイズ。
スペースの少ない場所や制御盤などへの組込みも容易にできます。
【仕様】
| 型 番 | TTA111HDR |
| 対応信号 / 解像度 | AHD / HD-TVI / HDCVI ： 720p / 1080p / 4MP / 5MP / 8MP(4K) コンポジット (NTSC/PAL) ： D1 / 960H |
| 映像入力 | 100Ω 端子台 (5ピン中2ピン使用) |
| 映像出力 | 75Ω BNCメス×1 |
| 伝送ケーブル | CAT5e以上のUTP 1ペア 端子台接続 |
| 最大伝送距離 | 別表「映像伝送距離」を参照 |
| 電源電圧 | DC12V 端子台接続 (3.5mm間隔 線径1.3 ～ 0.4mmに対応) |
| 消費電力 | 最大2.7W |
| 動作環境 | 温度 ： 0 ～ 55℃ 湿度 ： 最大95％ (結露不可) |
| 外形寸法 | 57.8(W) × 49.2(H) × 41.7(D)mm |
| 質 量 | 約70g |
| 付属品 | 取扱説明書 , 電源アダプター(12V 1A 先バラ)×1 , 電源連結ケーブル(80mm)×1 , アースケーブル(300mm)×1 , 固定ネジ+アンカー×2 |
※TTA111HDRは受信器のため、伝送には別途送信器が必要となります。
【映像伝送距離 送信器にパッシブタイプ機器を使用】
| 映像方式 | 最大伝送距離 | |||||||
| D1 / 960H (NTSC / PAL) | 720p 25 / 30Hz |
1080p 25 / 30Hz |
4MP 15Hz |
4MP 30Hz |
5MP 12.5Hz |
5MP 20Hz |
8MP (4K) 12.5 / 15Hz |
|
| AHD | － | 600m | 500m | 500m | 300m | 450m | 300m | 300m |
| HD-TVI | － | 300m | 300m | 300m | 150m | 300m | 100m | 100m |
| HDCVI | － | 400m | 300m | 300m | 300m | 300m | 300m | 250m |
| コンポジット | 600m | － | － | － | － | － | － | － |
※「－」は該当信号なしを示します。
※表の数値は平均的な値です。映像入出力機器の性能、伝送前の信号レベル、ケーブルの種類/品質、
連結箇所などにより前後する場合があります。
【映像伝送距離 送信器にTTA111HDT(アクティブタイプ送信器)を使用】
| 映像方式 | 最大伝送距離 | |||||||
| D1 / 960H (NTSC / PAL) | 720p 25 / 30Hz |
1080p 25 / 30Hz |
4MP 15Hz |
4MP 30Hz |
5MP 12.5Hz |
5MP 20Hz |
8MP (4K) 12.5 / 15Hz |
|
| AHD | － | 600m | 500m | 500m | 250m | 500m | 250m | 250m |
| HD-TVI | － | 350m | 350m | 350m | 200m | 350m | 200m | 150m |
| HDCVI | － | 500m | 400m | 300m | 150m | 300m | 150m | 100m |
| コンポジット | 800m | － | － | － | － | － | － | － |
※「－」は該当信号なしを示します。
※表の数値は平均的な値です。映像入出力機器の性能、伝送前の信号レベル、ケーブルの種類/品質、
連結箇所などにより前後する場合があります。
※アクティブタイプ受信器と組み合わせて使用する際、
伝送距離が短い場合は過度に増幅された信号により映像が乱れる場合があります。
目安として最大伝送距離の1/3以上の配線長でご使用ください。
【接続例】
接続例はクリックして拡大できます。

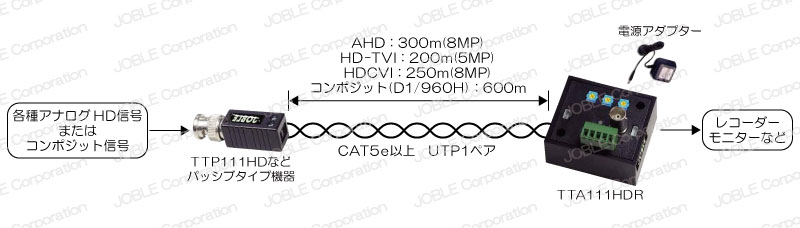

【送信器にパッシブタイプを使用した場合】

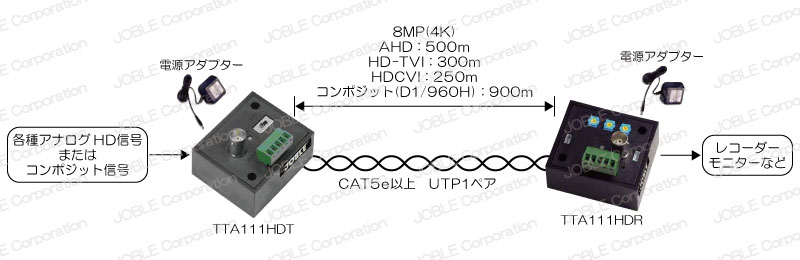

【送信器にアクティブタイプを使用した場合】
※アクティブタイプ受信器と組み合わせて使用する際、
伝送距離が短い場合は過度に増幅された信号により映像が乱れる場合があります。
目安として最大伝送距離の1/3以上の配線長でご使用ください。
