【TTP111HDL】
AHD/HD-TVI/HDCVI/コンポジット 小型映像トランシーバー
(端子台接続 100mmケーブル)
TTP111HDLはLANケーブル(CAT5/5e/6)の1ペアを使用して
AHD/HD-TVI/HDCVIを伝送する装置です。
コンポジット映像に使用することもできます。
TTP111HDLを対向で使用することにより、最大300m伝送。
送信側または受信側にアクティブタイプ機器を使用することで
300m以上の長距離伝送が可能になります。
端子部とBNC部が分離しているので、BNCコネクターが密集したDVRや
スイッチャーなどとの接続に最適です。
【梱包内容】
TTP111HDL x1
【特徴】
- LANケーブル1ペアで伝送
- 長距離伝送
- 100mmミニ同軸ケーブル
- 電源不要
- LANケーブル(CAT5/5e/6)を使用可能
LANケーブル1ペアを使用してAHD/HD-TVI/HDCVI映像信号の伝送が可能です。
最大伝送距離はAHD/HDCVI：300m、HD-TVI：200m伝送することができます。
※解像度により伝送距離が変化します。詳しくは仕様内を参照してください。
アクティブタイプ送信器または受信器と組み合わせることによりさらに伝送距離を延長することができます。
送信器をアクティブタイプにした場合最大500m、受信器をアクティブタイプにした場合最大400mの延長することができます。
※信号の種類、解像度により伝送距離が変化します。詳しくは仕様内を参照してください。
100mm同軸ケーブルで端子部とBNCコネクタが分離しているので、DVRやマトリクススイッチャーの 背面など、コネクターの密集した機器にも直接接続することが出来ます。
パッシブタイプなので、電源の接続は不要です。設置・工事を容易にします。
入手性のよいLANケーブルを使用出来ます。また、ケーブルが細くて柔らかいため引き回しも簡単です。
【仕様】
| 型 番 | TTP111HDL |
| 対応信号/解像度 | AHD / HD-TVI / HDCVI ： 720p , 1080p , 4MP , 5MP , 8MP(4K) コンポジット (NTSC / PAL) ： D1 , 960H |
| 映像入力/出力 | BNCオス 1Vp-p 75Ω |
| リンク接続 | CAT5e以上のUTP 1ペア 端子台接続 |
| 信号帯域 | 50Hz ～ 60MHz (-3dB) |
| 最大伝送距離 | 別表「伝送距離」を参照 |
| 動作環境 | 温度 ： 0 ～ 55℃ 湿度 ： 最大95%RH (結露不可) |
| 外形寸法 | 14.5(W) x 15.5(H) x 40(D)mm ケーブル ： 100mm |
【伝送距離 送信器/受信器共にパッシブタイプを使用】
| 映像方式 | D1 / 960H (NTSC / PAL) |
720p 25 / 30Hz |
1080p 25 / 30Hz |
4MP 12.5Hz |
5MP 12.5Hz |
8MP(4K) 12.5 / 15Hz |
| AHD | － | 200m | 200m | 200m | 200m | 200m |
| HD-TVI | － | 150m | 150m | － | 150m | 150m |
| HDCVI | － | 400m | 250m | － | 250m | 250m |
| コンポジット | 300m | － | － | － | － | － |
※「－」は未確認/該当信号なし、「×」は伝送不可を示します。
※表の数値は平均的な値です。映像入出力機器の性能、伝送前の信号レベル、ケーブルの種類/品質、
連結箇所などにより前後する場合があります。
【伝送距離 送信器にTTA111HDT(アクティブタイプ)/受信器にパッシブタイプを使用】
| 映像方式 | D1 / 960H (NTSC / PAL) |
720p 25 / 30Hz |
1080p 25 / 30Hz |
4MP 12.5Hz |
5MP 12.5Hz |
8MP(4K) 12.5 / 15Hz |
| AHD | － | 500m | 400m | － | 350m | 350m |
| HD-TVI | － | 200m | 200m | － | 200m | 200m |
| HDCVI | － | 400m | 300m | － | 250m | 250m |
| コンポジット | 600m | － | － | － | － | － |
※「－」は未確認/該当信号なし、「×」は伝送不可を示します。
※表の数値は平均的な値です。映像入出力機器の性能、伝送前の信号レベル、ケーブルの種類/品質、
連結箇所などにより前後する場合があります。
【伝送距離 送信器にパッシブタイプ/受信器にTTA111HDR(アクティブタイプ)を使用】
| 映像方式 | D1 / 960H (NTSC / PAL) |
720p 25 / 30Hz |
1080p 25 / 30Hz |
4MP 12.5Hz |
5MP 12.5Hz |
8MP(4K) 12.5 / 15Hz |
| AHD | － | 500m | 450m | － | 300m | 300m |
| HD-TVI | － | 300m | 250m | － | 200m | × |
| HDCVI | － | 400m | 300m | － | 250m | 250m |
| コンポジット | 600m | － | － | － | － | － |
※「－」は未確認/該当信号なし、「×」は伝送不可を示します。
※表の数値は平均的な値です。映像入出力機器の性能、伝送前の信号レベル、ケーブルの種類/品質、
連結箇所などにより前後する場合があります。
【接続例】
接続例はクリックして拡大できます。

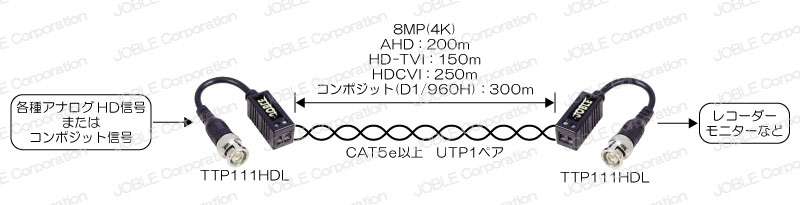

【接続例01】 TTP111HDなどパッシブタイプトランシーバー機器と組み合わせる場合

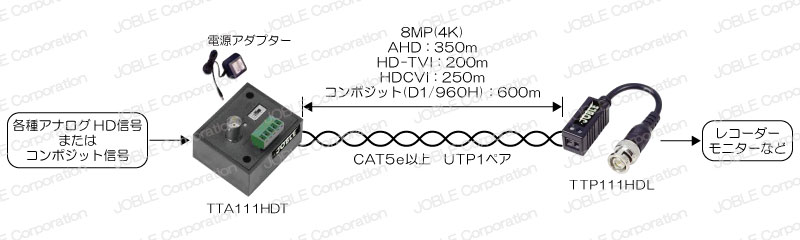

【接続例02】 TTA111HDT(アクティブタイプ送信器)と組み合わせた場合

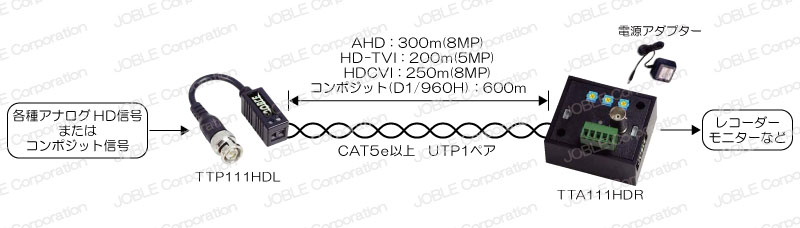

【接続例03】 TTA111HDR(アクティブタイプ受信器)と組み合わせた場合
