【TTP111HDLK】
AHD/HD-TVI/HDCVI/コンポジット 小型映像トランシーバーキット
LANケーブル(CAT5e/6)の1ペアを使用して
AHD/HD-TVI/HDCVI/コンポジット映像を伝送するパッシブタイプの装置です。
小型トランシーバーであるTTP111HDとTTP111HDLのセット機器となります。
【梱包数量】
TTP111HD x1
TTP111HDL x1
【特徴】
- 小型タイプ
- LANケーブル1ペアで伝送
- 送受信兼用
- 電源不要
- LANケーブル(CAT5e/6)を使用可能
TTP111HD , TTP111HDLともに筐体は小型タイプのため、DVRやマトリクススイッチャーの背面など、
コネクターが密集した機器にも直接接続することができます。
LANケーブル 1ペアを使用してAHD/HD-TVI/HDCVI/コンポジット映像信号の伝送が可能です。
主な伝送距離はAHD：200m、HD-TVI：150m、HDCVI：250m伝送することができます。(8MP伝送時)
コンポジット映像は300m伝送することができます。
TTP111HDとTTP111HDLは共に送受信兼用の機器となります。
接続機器の設置状況に応じて送信側、受信側どちらにも取り付けることができます。
パッシブタイプのため、電源の接続は不要です。
入手性のよいLANケーブルを使用できます。また、ケーブルが細くて柔らかいため引き回しも容易です。
【仕様】
| 型 番 | TTP111HD | TTP111HDL |
| 映像入力/出力 | BNCオス 1Vp-p 75Ω |
|
| リンク接続 | CAT5e以上のUTP 1ペア 端子台接続 |
|
| 信号帯域 | 50Hz ～ 60MHz (-3dB) | |
| 最大伝送距離 | 【映像伝送距離】参照 | |
| 動作環境 | 温度 ： 0 ～ 55℃ 湿度 ： 最大95%RH (結露不可) |
|
| 外形寸法 | 15.5(W) x 17(H) x 46.5(D)mm | 15.5(W) x 17(H) x 31(D)mm (本体部分) ケーブル100mm |
| 質 量 | 約15g | 約20g |
| 付属品 | 取扱説明書 | |
【映像伝送距離】
| 映像方式 | D1 / 960H (NTSC / PAL) |
720p 25 / 30Hz |
1080p 25 / 30Hz |
4MP 12.5Hz |
5MP 12.5Hz |
8MP(4K) 12.5 / 15Hz |
| AHD | － | 200m | 200m | 200m | 200m | 200m |
| HD-TVI | － | 150m | 150m | － | 150m | 150m |
| HDCVI | － | 400m | 250m | － | 250m | 250m |
| コンポジット | 300m | － | － | － | － | － |
※「－」は未確認/該当信号なし、「×」は伝送不可を示します。
※表の数値は平均的な値です。映像入出力機器の性能、伝送前の信号レベル、ケーブルの種類/品質、
連結箇所などにより前後する場合があります。

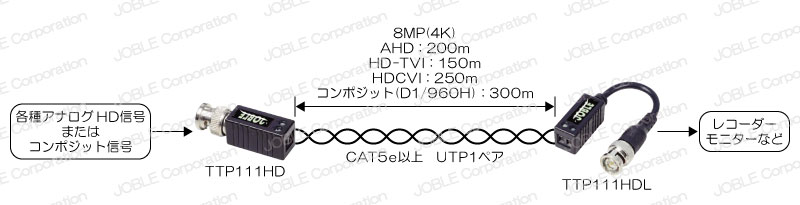

【接続例】
接続例はクリックして拡大できます。
※TTP111HDとTTP111HDLは送受信兼用の機器となるため、
送信側 / 受信側どちらにも設置することができます。
